Die Benutzeroberfläche von Civil 3D – was wo sitzt

Civil 3D zeigt dir beim Start ein dichtes Cockpit aus Leisten, Reitern, Paletten und einem grossen weissen Blatt in der Mitte. Wer das einmal sauber sortiert hat, klickt nicht mehr suchend. Wir gehen Bereich für Bereich durch – beginnend mit der UI-Karte, in der du jedes Element direkt anklickst. Am Seitenende wartet ein Werkzeug: den Notanker, wenn dir ein UI-Bereich verschwunden ist.

Stand: AutoCAD / Civil 3D 2026, Mai 2026. Die meisten Begriffe stimmen 1:1 mit AutoCAD überein – die Civil-3D-Besonderheiten (Projektbrowser, Project Explorer, der Arbeitsbereich „Civil 3D“) sind eigens markiert. Screenshots überwiegend aus 2025; Lücken zur 2026er-Optik sind in SCREENSHOT-LUECKEN-2026.md notiert und werden bei nächster Gelegenheit nachgezogen.


UI-Karte: klick einen Bereich an

Das hier ist der Civil-3D-Startbildschirm. Fahr mit der Maus über die markierten Felder oder tippe sie an – du landest direkt im passenden Abschnitt der Seite. Wer den ganzen Bildschirm einmal benannt hat, hat den Rest schon zur Hälfte verstanden.

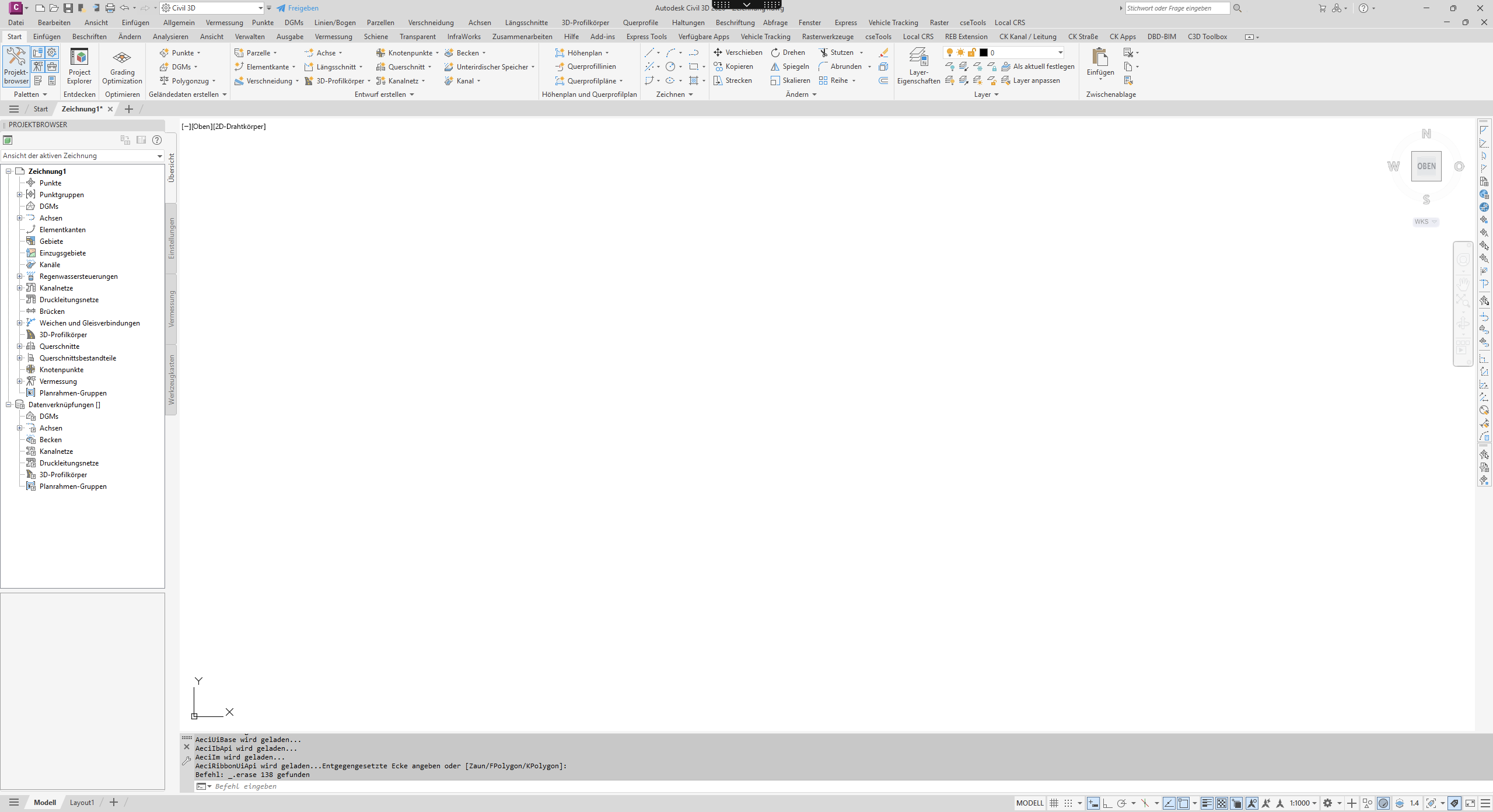

Civil 3D 2026 Startbildschirm mit markierten Bereichen

Tipp: Die Hotspots sind tastatur-bedienbar – Tab springt durch die Bereiche, Enter öffnet den Abschnitt. Für die Paletten links/rechts gibt es einen eigenen Bereich weiter unten.

Lese-Empfehlung: Wenn du Civil 3D zum ersten Mal startest, gönn dir die nächsten zehn Minuten von oben nach unten. Wenn du es schon kennst, springst du über den Inhaltsverzeichnis-Eintrag direkt zu dem Bereich, der dich gerade nervt.
Die 10 UI-Bereiche sind aufklappbar. Tipp: Klick auf einen Header öffnet/schließt – oder alle auf einmal:
1
Anwendungsmenü

Ganz oben links sitzt das grosse rote C – das ist das Anwendungsmenü. Wer aus Word oder Excel kommt, sucht den Befehl „Speichern unter“ meistens links oben in einer Datei-Leiste; in Civil 3D versteckt er sich hier dahinter. Ein Klick öffnet ein Menü mit allen Datei-Operationen: Neu, Öffnen, Speichern unter, Importieren, Exportieren, Drucken, Publizieren, Schliessen.

Rechts vom Menü liegt die Liste der zuletzt geöffneten Zeichnungen – mit dem Anheften-Symbol (Stecknadel), falls du eine Datei oben festhalten willst. Ganz unten findest du den Knopf Optionen; das ist derselbe Dialog, den du auch über die Befehlszeile mit OPTIONEN erreichst (Details dazu auf der Seite Einstellungen und Ersteinrichtung).

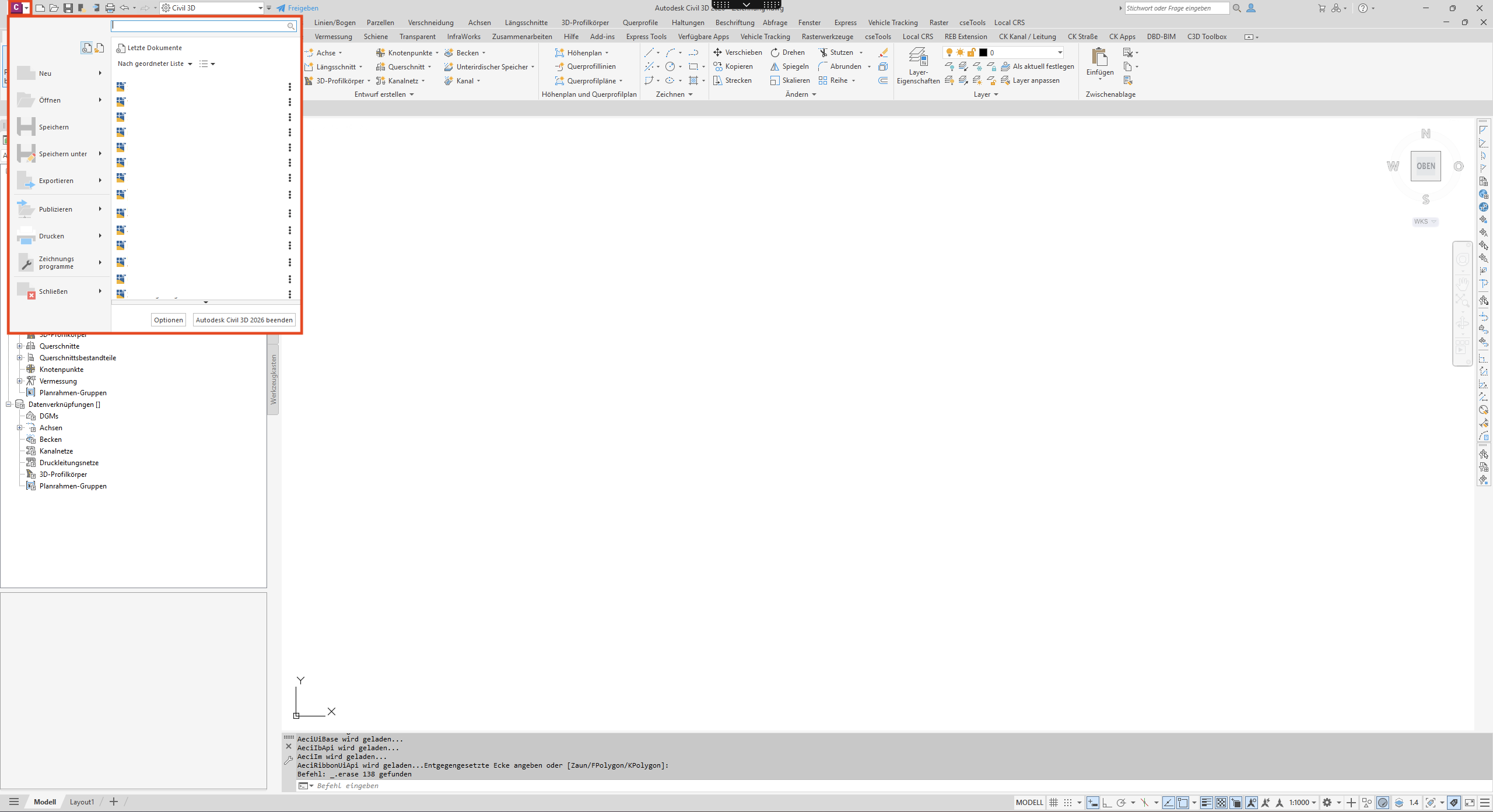

Anwendungsmenü mit Datei-Operationen und Liste der zuletzt geöffneten Zeichnungen
Anwendungsmenü: links die Datei-Operationen, rechts die zuletzt geöffneten Zeichnungen. Der Knopf „Optionen“ sitzt unten rechts.
Tastatur statt Maus: Das Anwendungsmenü öffnest du mit Alt + F. Direkt darin sind viele Befehle mit Tastenkombinationen versehen – Strg + S speichert, Strg + N öffnet eine neue Zeichnung. Die kürzeste Variante: Datei in der Recent-Liste anklicken, fertig.
2
Schnellzugriff-Werkzeugkasten

Direkt rechts neben dem Anwendungsmenü sitzt der Schnellzugriff-Werkzeugkasten – oft auch QAT genannt, von „Quick Access Toolbar“. Hier liegen die Befehle, die du wirklich oft brauchst und die nie aus der Sicht verschwinden sollen: Neu, Öffnen, Speichern, Drucken, Rückgängig, Wiederherstellen und vor allem das Dropdown für die Arbeitsbereiche.

Der Schnellzugriff ist arbeitsbereich-spezifisch: Ändere ihn im Workspace „Civil 3D“ und der Workspace „Zeichnen und Beschriftung“ behält seinen eigenen Stand. Das ist gewollt – wer im 3D-Workspace andere Werkzeuge braucht als beim Plotten, soll auch eine andere Schnellzugriffsleiste haben.

Befehl in den Schnellzugriff legen

Den schnellsten Weg gibt es direkt aus der Multifunktionsleiste: Rechtsklick auf ein Symbol → „Zum Schnellzugriff-Werkzeugkasten hinzufügen“. Das Symbol sitzt sofort oben. Umgekehrt funktioniert es genauso – Rechtsklick auf ein QAT-Symbol → „Aus Schnellzugriff entfernen“.

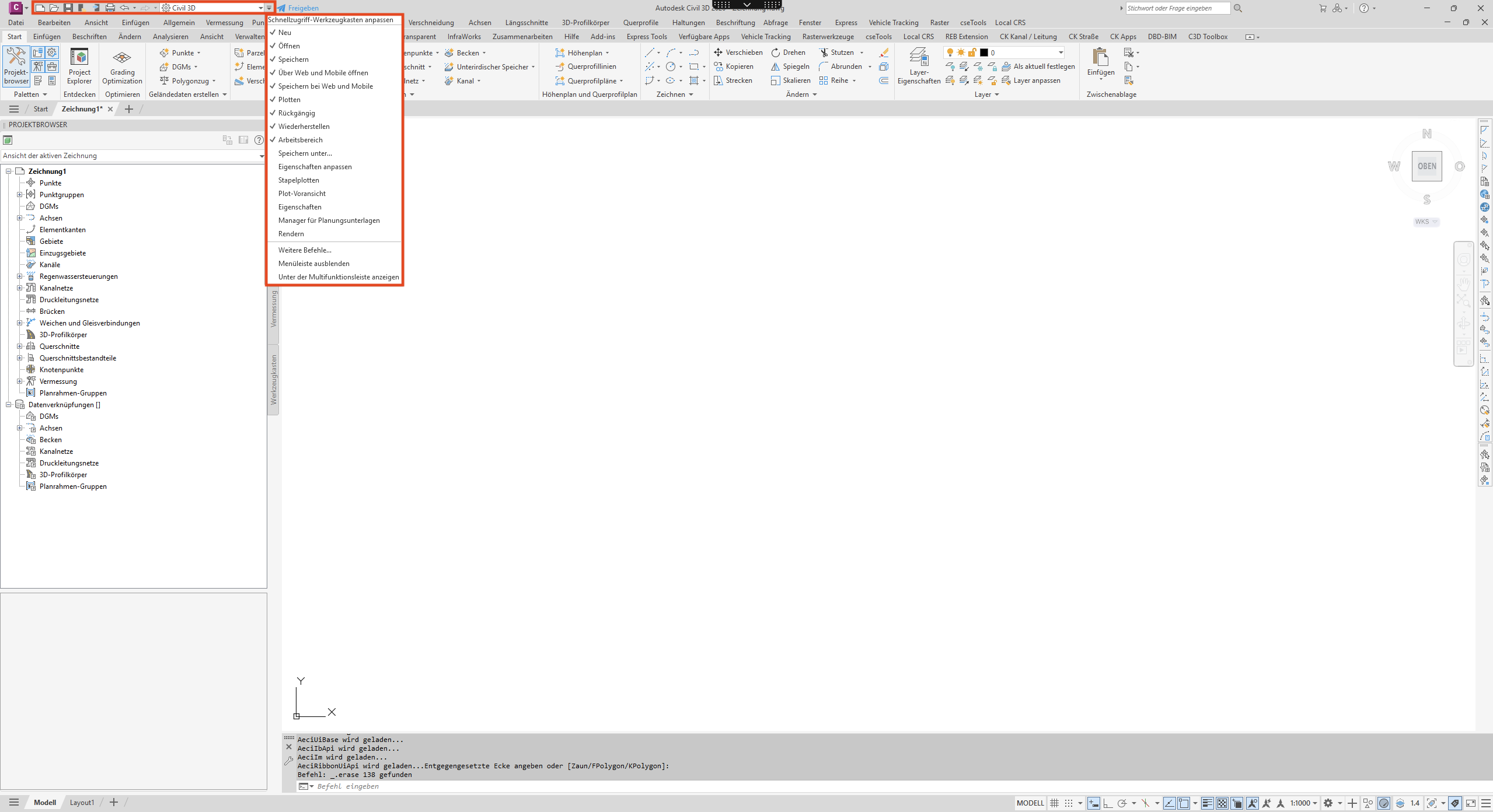

Schnellzugriff-Werkzeugkasten mit geöffnetem Dropdown-Menü zum Anpassen

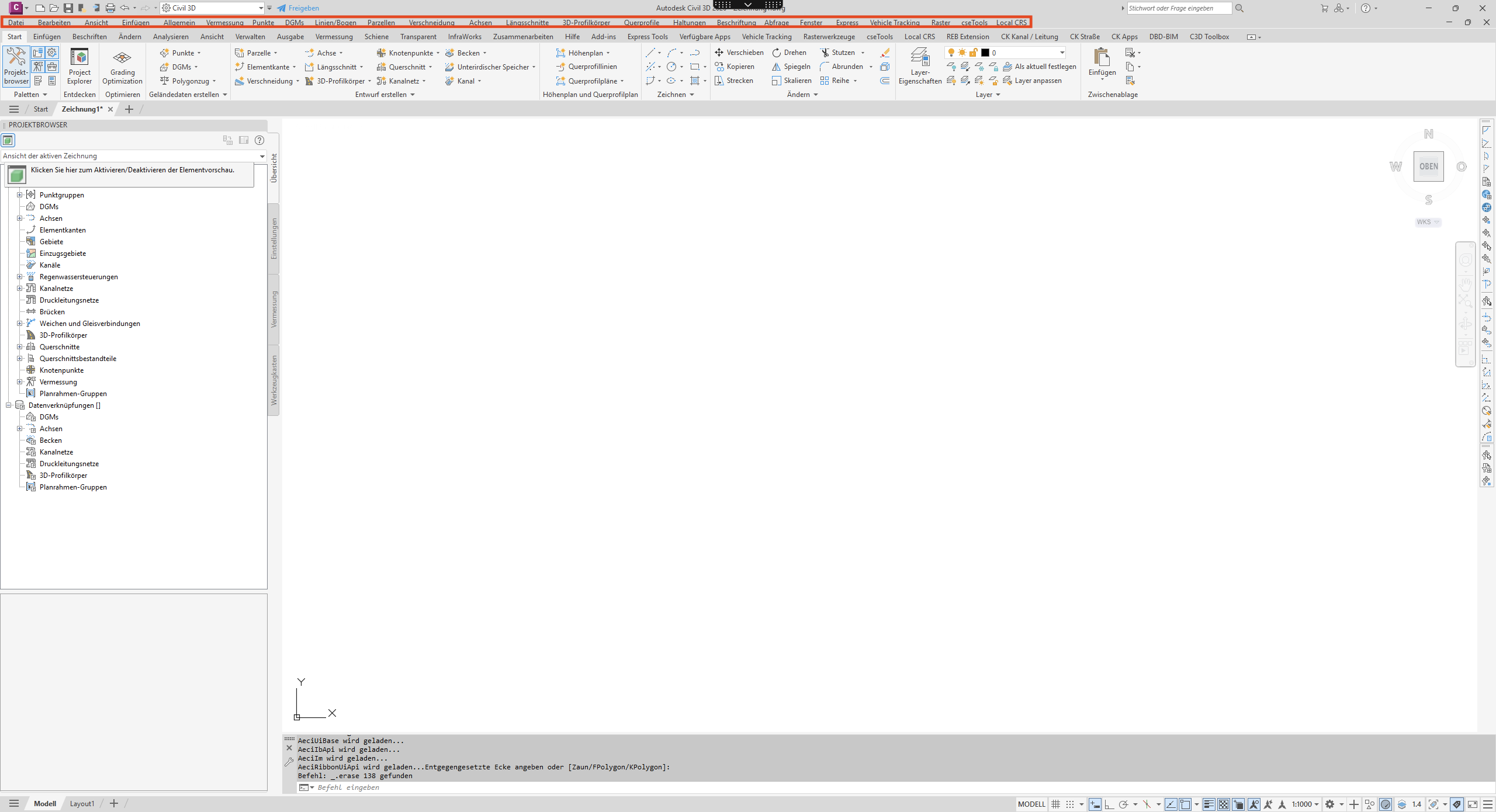

Der Dropdown-Pfeil ganz rechts öffnet das Anpassungsmenü – hier schaltest du die Standard-Befehle ein/aus oder blendest die Menüleiste sichtbar.

Position: oben oder unter der Multifunktionsleiste

Wenn dir der Schnellzugriff oben zu weit weg von der Maus ist, kannst du ihn nach unten verschieben – also direkt unter die Multifunktionsleiste. Klick auf den kleinen Dropdown-Pfeil am rechten Ende der QAT-Leiste, dort findest du den Eintrag „Unterhalb der Multifunktionsleiste anzeigen“. Die Position wird pro Arbeitsbereich gespeichert.

Wer es ganz genau anpassen will: Der CUI-Editor (Befehl CUI) erlaubt freies Editieren der Schnellzugriffsleiste, eigene Befehle, Trennlinien, Mehrfach-Schaltflächen. Das ist mächtig, aber kein Anfänger-Werkzeug – wir bauen dazu ein eigenes Kapitel im Tiefgang-Bereich. Für 95% der Anwendungsfälle reicht der Rechtsklick.
4
InfoCenter & Hilfe-Suche

Oben rechts im Fenster sitzt der InfoCenter-Bereich. Er besteht aus drei Komponenten: das Suchfeld („Stichwort oder Frage eingeben“), das Konto-Symbol mit deinem Autodesk-Login, und ganz rechts die Glocke für Benachrichtigungen.

Das Suchfeld ist mehr wert als viele denken. Gib einen deutschen oder englischen Begriff ein („Achse erstellen“, „polyline trim“) – du bekommst Treffer aus der lokalen Hilfe und der Online-Hilfe. Bei Civil-3D-Themen lohnt sich auch der englische Begriff, weil die deutsche Hilfe stellenweise dünner ist.

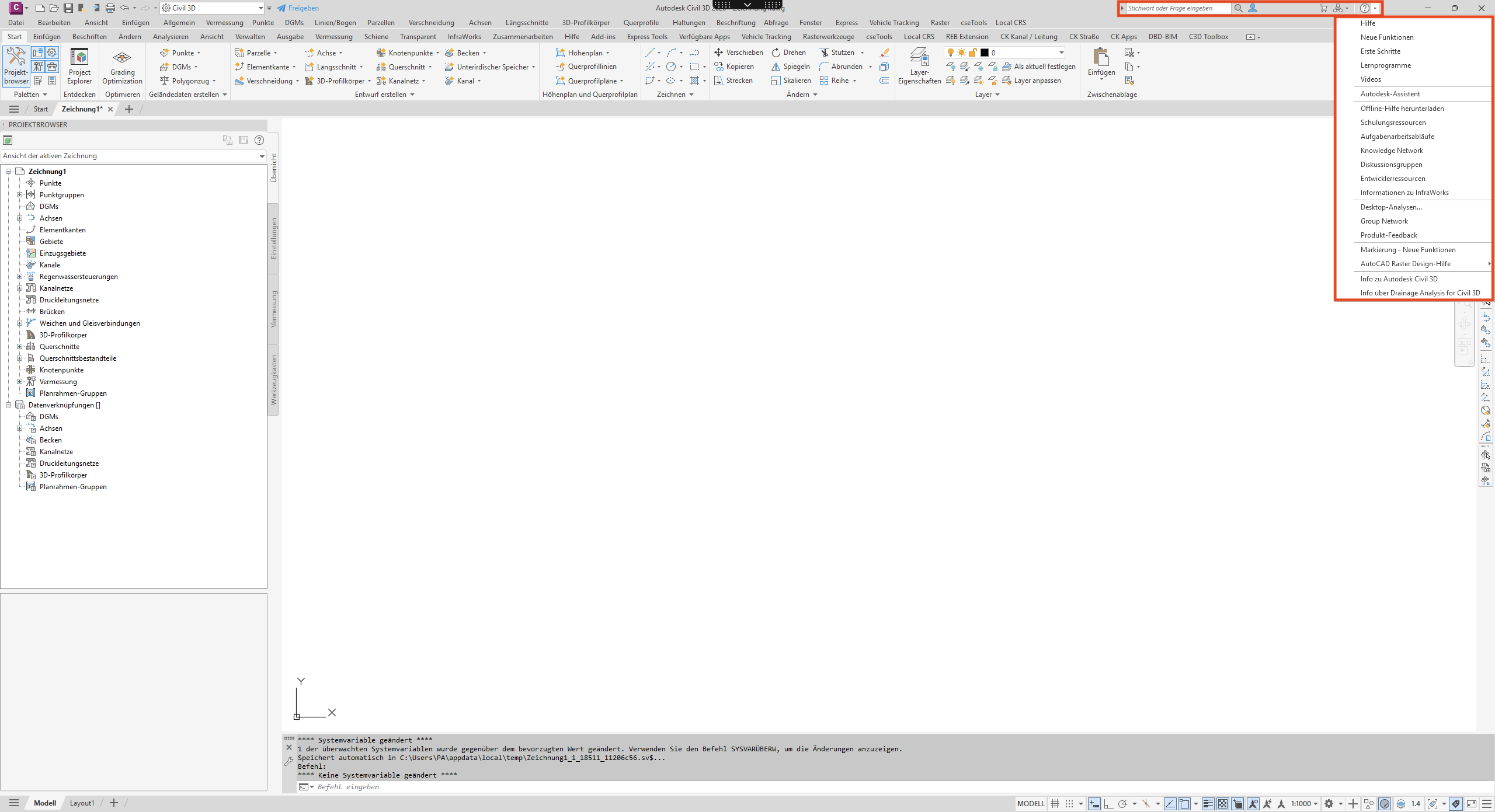

InfoCenter oben rechts mit Suchfeld, Konto-Symbol und Benachrichtigungs-Glocke
InfoCenter ganz rechts in der Titelleiste: Suchfeld, Autodesk-Konto, Benachrichtigungen.
Konto-Symbol: Beim ersten Klick siehst du den angemeldeten Benutzer, die Lizenzinfos und den Knopf „Abmelden“. Details dazu, was sich hinter Subscription, Single-Sign-On und Lizenzbestätigung verbirgt, stehen im CAD-Kompass-Kapitel Lizenzierung und Konto.
5
Multifunktionsleiste (Ribbon)

Die Multifunktionsleiste (englisch Ribbon) ist die wichtigste Werkzeug-Schaltzentrale. Sie liegt unter dem Schnellzugriff und gliedert sich in Registerkarten (Tabs wie Start, Einfügen, Beschriften, Ansicht, Verwalten, Ausgabe), die wiederum in Gruppen (Panels) mit den eigentlichen Symbolen unterteilt sind.

Die Multifunktionsleiste ist kontextabhängig: Sobald du ein Objekt auswählst (ein DGM, eine Achse, einen Korridor), klappt rechts eine farbige Sonder-Registerkarte auf – den Kontext-Tab. Genau dort sitzen die Befehle für genau dieses Objekt. Beim Abwählen verschwindet der Tab wieder. Das ist die Logik, an die man sich gewöhnen sollte – sonst sucht man die Bearbeitungswerkzeuge an der falschen Stelle.

Im Arbeitsbereich „Civil 3D“ sitzen Civil-Befehle links, AutoCAD-Befehle rechts

Auf dem Start-Tab im Civil-3D-Arbeitsbereich gibt es eine klare Reihenfolge: links die Civil-3D-Werkzeuge (Punkte, Achsen, DGM, Profilkörper, Gebiete), rechts die AutoCAD-Werkzeuge (Linie, Polylinie, Bemaßung, Layer). Das ist gewollt – Civil 3D sitzt fachlich vor AutoCAD, also liegt es auch optisch vorne.

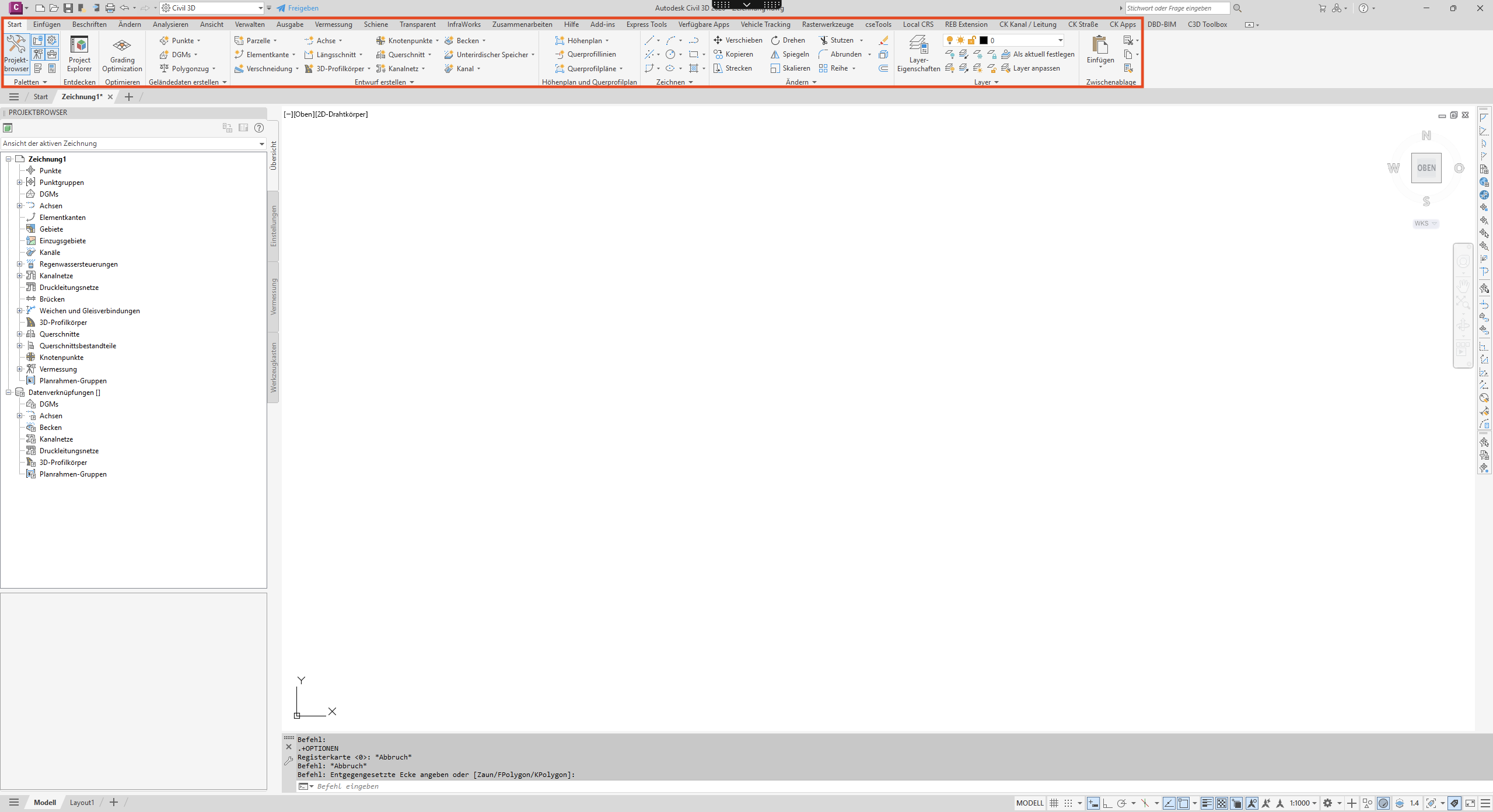

Start-Tab des Arbeitsbereichs Civil 3D mit hervorgehobenen Civil- und AutoCAD-Bereichen
Im Arbeitsbereich „Civil 3D“ liegen links die Civil-3D-Werkzeuge, rechts die klassischen AutoCAD-Werkzeuge.

Darstellung anpassen – Vollansicht, Reiter, Titel

Per Doppelklick auf einen Tab-Namen schaltest du die Multifunktionsleiste zwischen vier Zuständen: Vollständig, Minimiert auf Gruppentitel, Minimiert auf Gruppenschaltflächen, Minimiert auf Reiter. Per Rechtsklick auf den Tab-Bereich lassen sich einzelne Gruppen aus- oder einblenden. Das Video unten zeigt die Modi nacheinander.

Multifunktionsleiste – Anzeige-Modi per Doppelklick durchschalten.
Eigene Reiter und Gruppen: Wer eigene Werkzeugzusammenstellungen will, kommt um den CUI-Editor nicht herum (Befehl CUI). Damit baust du dir Reiter wie Mein Workflow mit deinen Lieblings-Befehlen. Ein Tutorial dazu folgt im Tiefgang-Kapitel – für den Einstieg reicht es zu wissen, dass es geht.

Schnell-Befehle für eine verschwundene Multifunktionsleiste

Falls nur die Multifunktionsleiste weg ist: in der Befehlszeile RIBBON eingeben – Enter, sie ist wieder da. Umgekehrt klappt RIBBONCLOSE. Wenn dagegen fast die ganze Oberfläche verschwunden ist (kein Ribbon, keine Paletten, fast nur Zeichenfläche), dann hast du wahrscheinlich versehentlich Strg + 0 gedrückt – das ist der Clean Screen-Modus von AutoCAD. Dieselbe Tastenkombination schaltet ihn wieder aus.

6
Arbeitsbereiche im Vergleich

Ein Arbeitsbereich (englisch Workspace) ist eine gespeicherte Konfiguration aus Multifunktionsleiste, Schnellzugriff, sichtbaren Paletten und Menüs. Civil 3D liefert vier vordefinierte Workspaces mit:

  • Civil 3D – der Standard. Alle Civil-3D-Tabs (Punkte, DGM, Achsen, Korridore, Kanalnetz, Druckrohrnetz, …) sind sichtbar.
  • Zeichnen und Beschriftung – reine AutoCAD-Tabs, ohne Civil-3D-Funktionen. Schnell und schlank für Detailpläne oder Beschriftungen.
  • 3D-Modellierung – Volumenkörper, Flächen, Netze. Für Standardprojekte selten relevant, beim Modellieren von Bauwerken hilfreich.
  • Planung und Analyse – GIS-Werkzeuge, ArcGIS-Konnektor, Kartendienst-Anbindung. Wer mit Geo-Daten arbeitet, fühlt sich hier wohler.

Wechseln gehst du entweder über den Schnellzugriff-Werkzeugkasten (Dropdown links neben dem „Freigeben“-Button) oder über das Zahnrad-Symbol unten rechts in der Statusleiste. In der Befehlszeile setzt WSCURRENT den aktiven Workspace per Name – praktisch für Skripte.

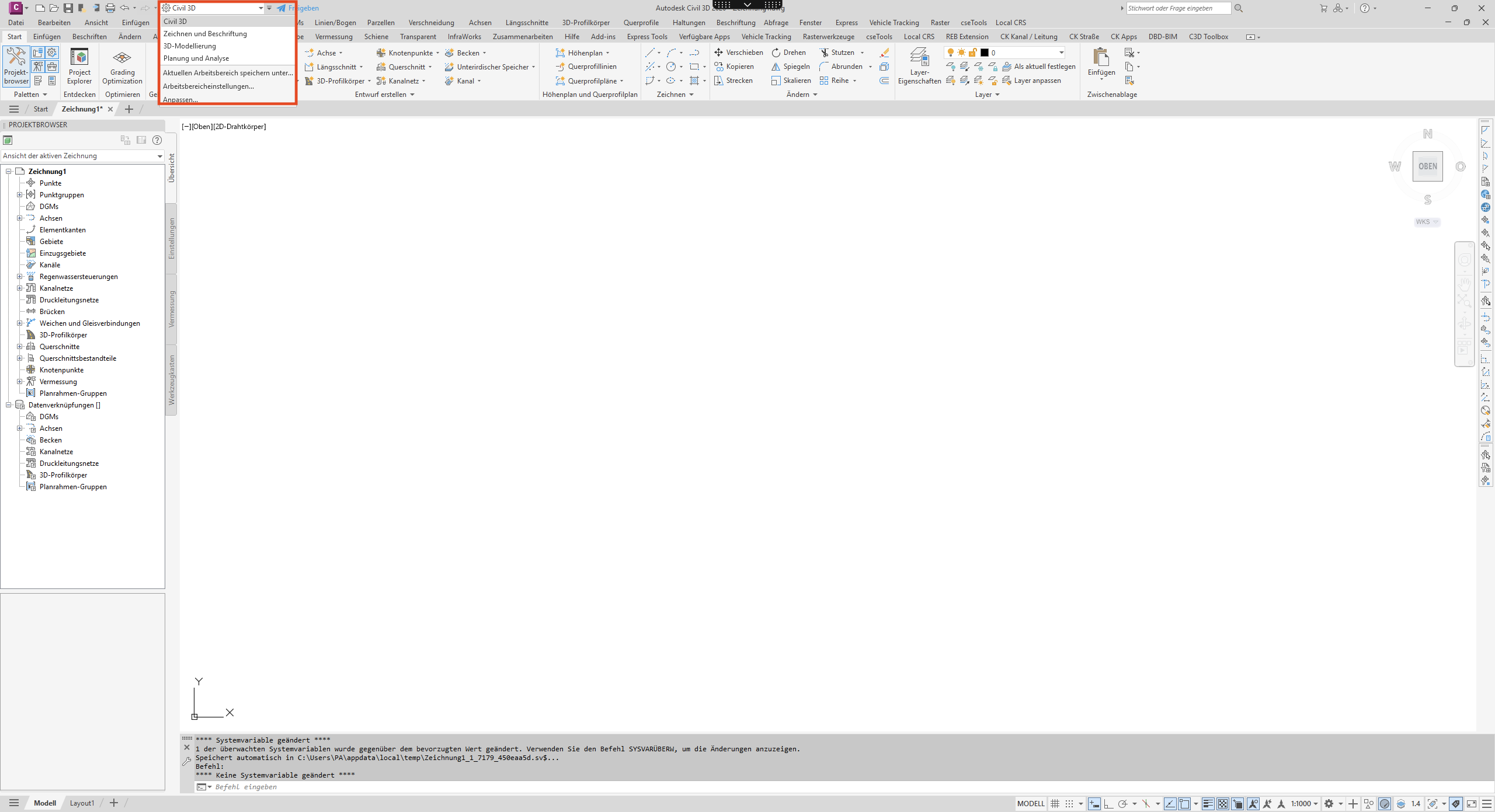

Dropdown mit den vier vordefinierten Arbeitsbereichen
Workspace-Dropdown: vier Vorgaben plus „Aktuellen Arbeitsbereich speichern unter…“ für eigene Sets.

Workspace-Vergleich: klick durch die vier Vorgaben

Damit du den Unterschied direkt siehst – hier sind die vier Arbeitsbereiche nebeneinander. Klick einen Knopf, der Screenshot wechselt:

Arbeitsbereich

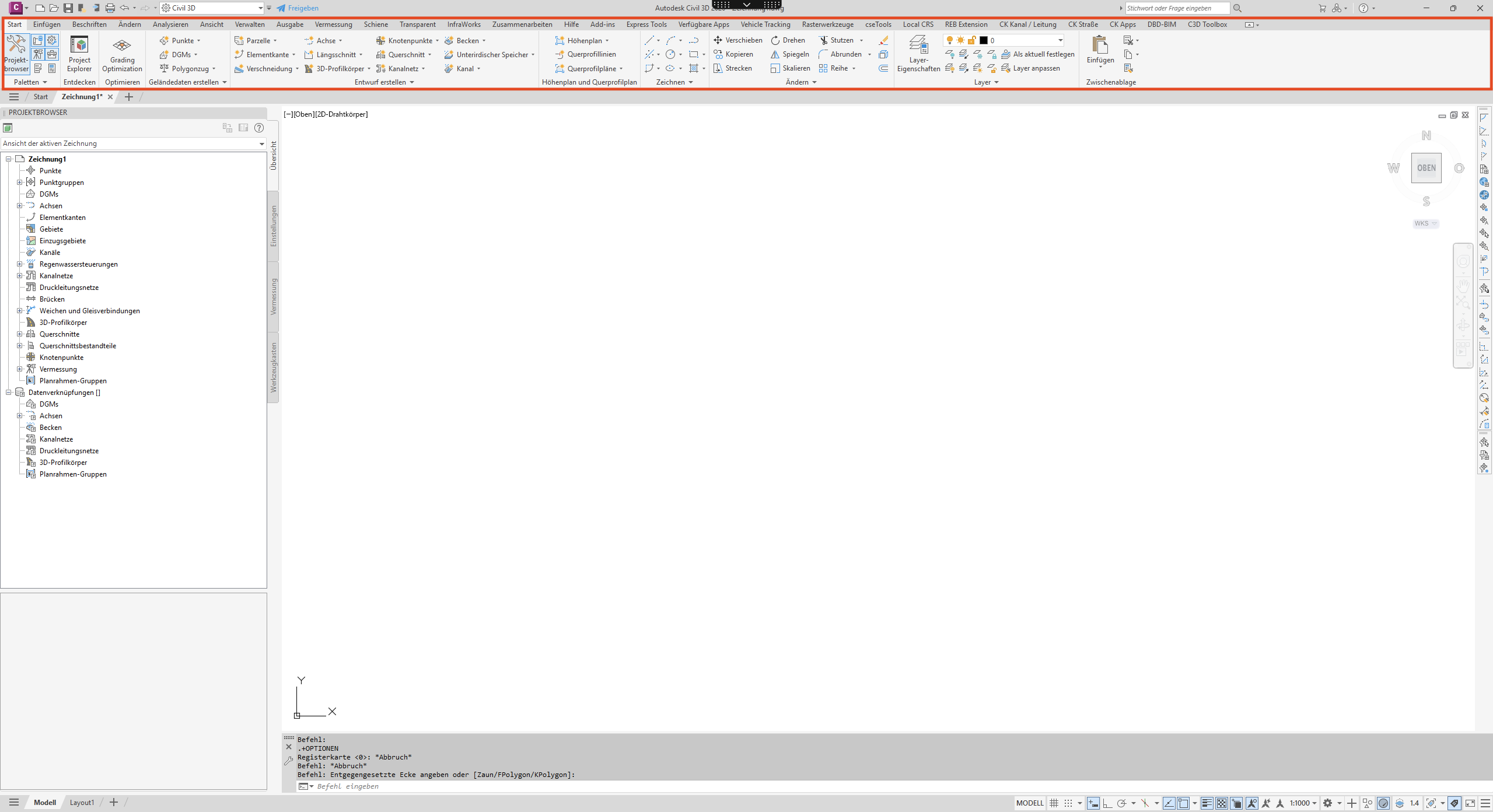

Arbeitsbereich Civil 3D
Civil 3D – Civil-3D-Tabs links, AutoCAD-Tabs rechts. Standard für den Tiefbau-Alltag.

Eigenen Workspace speichern

Hast du die Multifunktionsleiste, den Schnellzugriff und die Paletten so eingerichtet, wie du sie willst? Dann speichere die Anordnung als eigenen Workspace – im Dropdown unten „Aktuellen Arbeitsbereich speichern unter…“, Namen vergeben, fertig. Beim nächsten Start ist alles wieder genau so da. Auf einem zweiten Rechner exportierst du den Workspace samt CUI über CUIEXPORT und importierst ihn mit CUIIMPORT.

Vorsicht beim Mischen mit Add-Ins: Manche Add-In-Installer schreiben eigene Workspaces oder erweitern die bestehenden. Wenn nach einem Add-In dein Workspace „komisch“ aussieht, ist es meist eine veränderte CUI. CUI öffnet den Editor – dort kannst du den Workspace inspizieren und Anpassungen rückgängig machen.
7
Zeichenbereich, ViewCube & Navigation

Der Zeichenbereich ist die grosse weisse Fläche in der Mitte – dein Arbeitstisch. Hier zeichnest, planst und modellierst du. Steuern kannst du den Bereich mit der Maus: Mausrad drehen zoomt, Mausrad gedrückt halten verschiebt (Pan), Doppelklick auf das Mausrad macht „Zoom Grenzen“ – also Zoom auf alles, was gezeichnet ist.

Standard-Sichtweise im Tiefbau-Alltag ist Oben, 2D-Drahtkörper. Du siehst das in der oberen linken Ecke des Zeichenbereichs: die Schreibmarken [-][Oben][2D-Drahtkörper]. Beide Schalter sind anklickbar – der eine wechselt die Blickrichtung, der andere den Visualstil (2D-Drahtkörper, Realistisch, Konzeptuell, X-Ray, Schattiert).

Zeichnungsregisterkarten – mehrere Dateien parallel

Direkt unter der Multifunktionsleiste sitzen die Zeichnungsregisterkarten (File Tabs): pro geöffneter Zeichnung ein Reiter. Klick auf ein + öffnet eine neue Zeichnung; Rechtsklick auf einen Reiter bietet Schliessen, Alle anderen schliessen, Speichern, In Ordner anzeigen. Wenn du mit der Maus über einen Reiter fährst, erscheinen Mini-Vorschauen aller Layouts inklusive Modellbereich – sehr praktisch zum schnellen Wechseln. Ausschalten lassen sich die Reiter mit dem Befehl FILETAB (ausblenden) bzw. FILETABCLOSE.

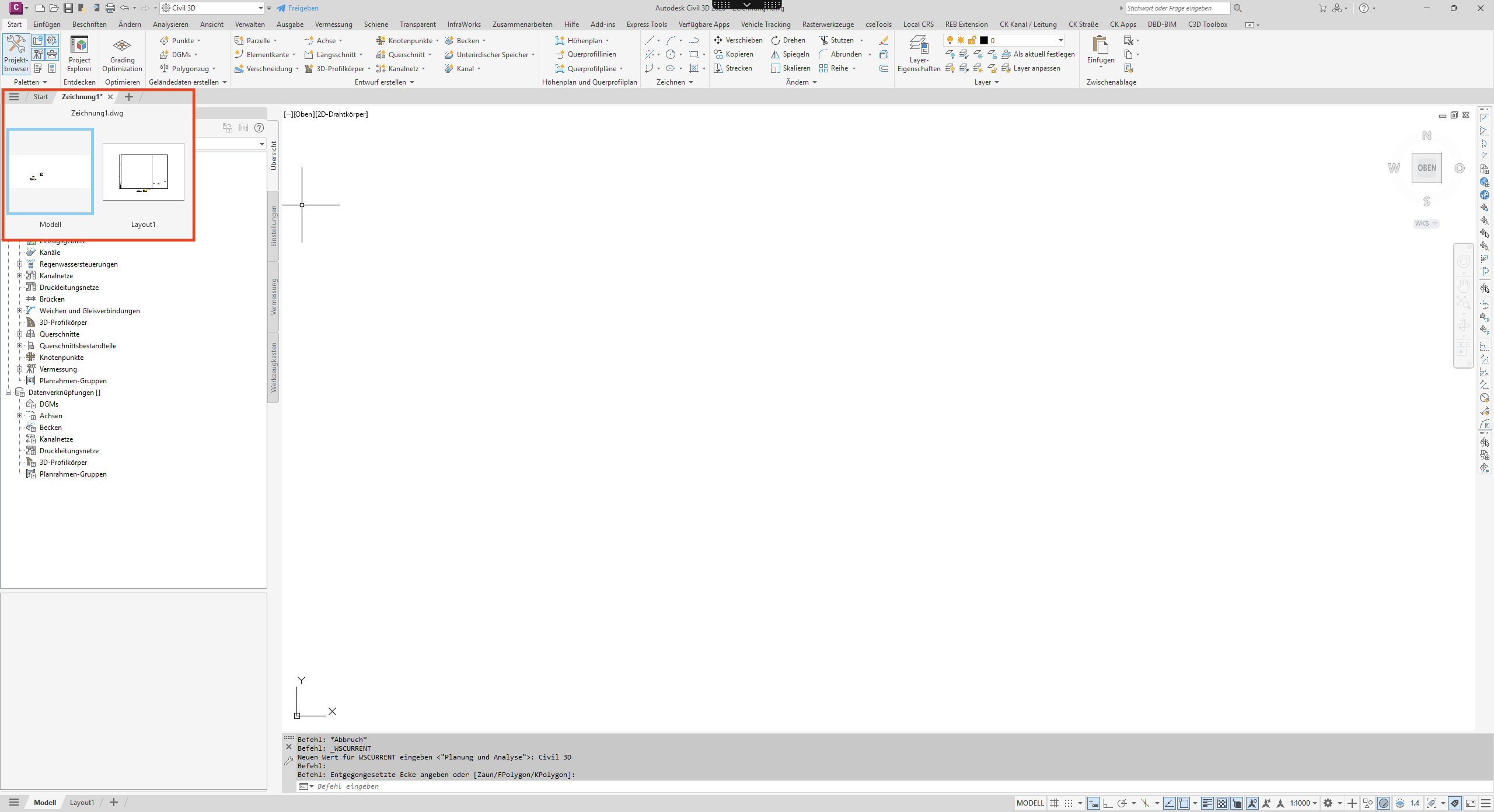

Zeichnungsregisterkarten mit mehreren offenen Zeichnungen
Zeichnungsregisterkarten unter der Multifunktionsleiste. Maus über einen Reiter zeigt Vorschauen der Layouts.

Modell- und Layout-Reiter unten links

Am unteren Rand des Zeichenbereichs siehst du die Reiter Modell, Layout1, Layout2 und ein +-Symbol. Modell ist der unendliche 1:1-Bereich, in dem du baust. Layouts sind die Papierwelten zum Plotten – pro Plansatz ein eigenes Layout, jedes mit eigenem Maßstab und Plotstil. Mehr dazu im Fahrwasser-Kapitel Planausgabe.

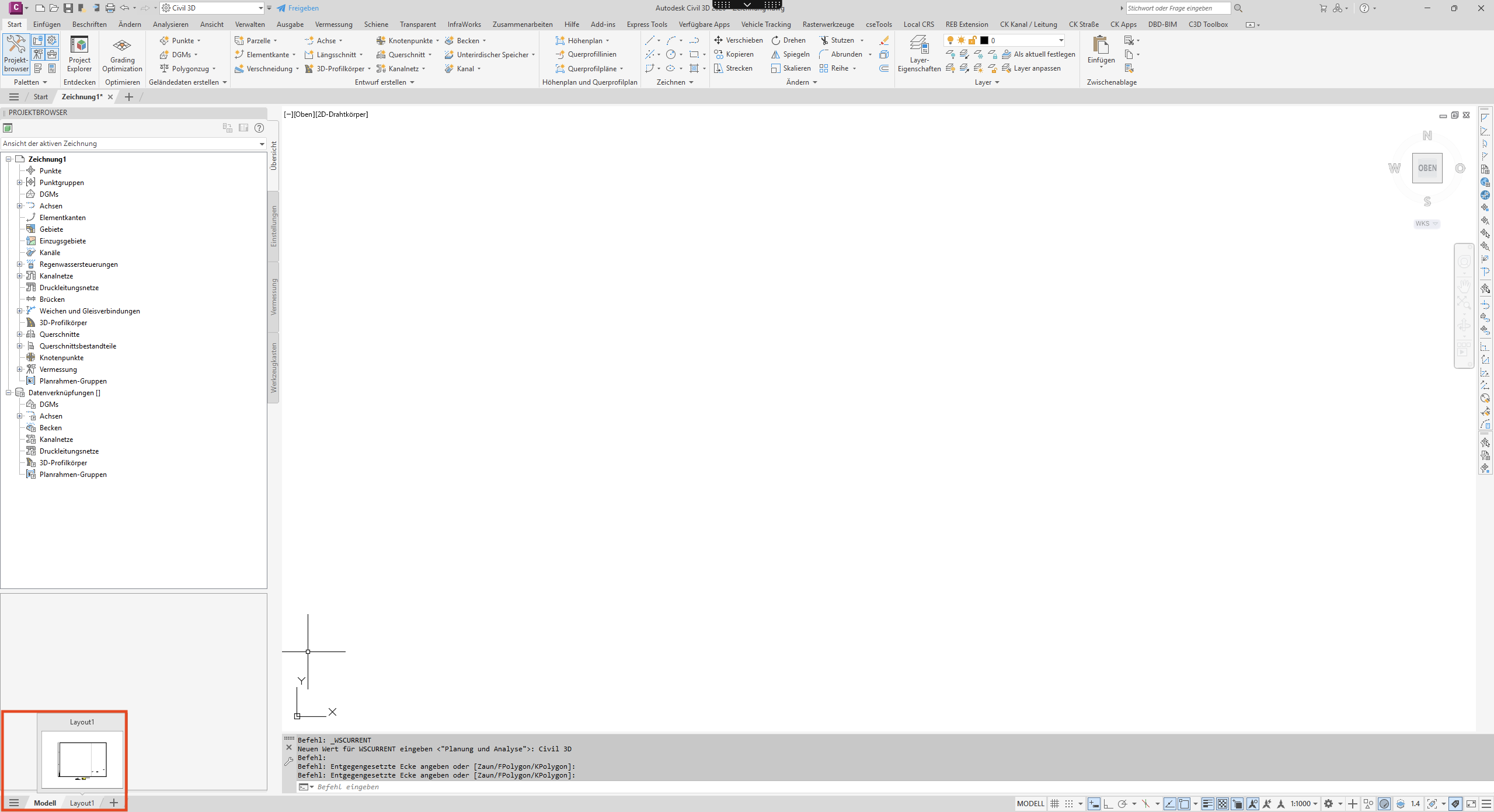

Modell- und Layout-Reiter unten links über der Statusleiste
Modell- und Layout-Reiter sitzen direkt über der Statusleiste. Per Rechtsklick legst du neue Layouts an, duplizierst oder benennst sie um.

ViewCube – Räumliche Orientierung oben rechts

In der oberen rechten Ecke des Zeichenbereichs schwebt der ViewCube: ein kleiner Würfel mit beschrifteten Seiten (Oben, Unten, Vorne, Hinten, Links, Rechts). Klick auf eine Würfelseite springt zur passenden Ansicht. Klick und Ziehen rotiert die Sicht frei. Ein Klick auf das kleine Haus-Symbol darunter bringt dich zur Startansicht zurück.

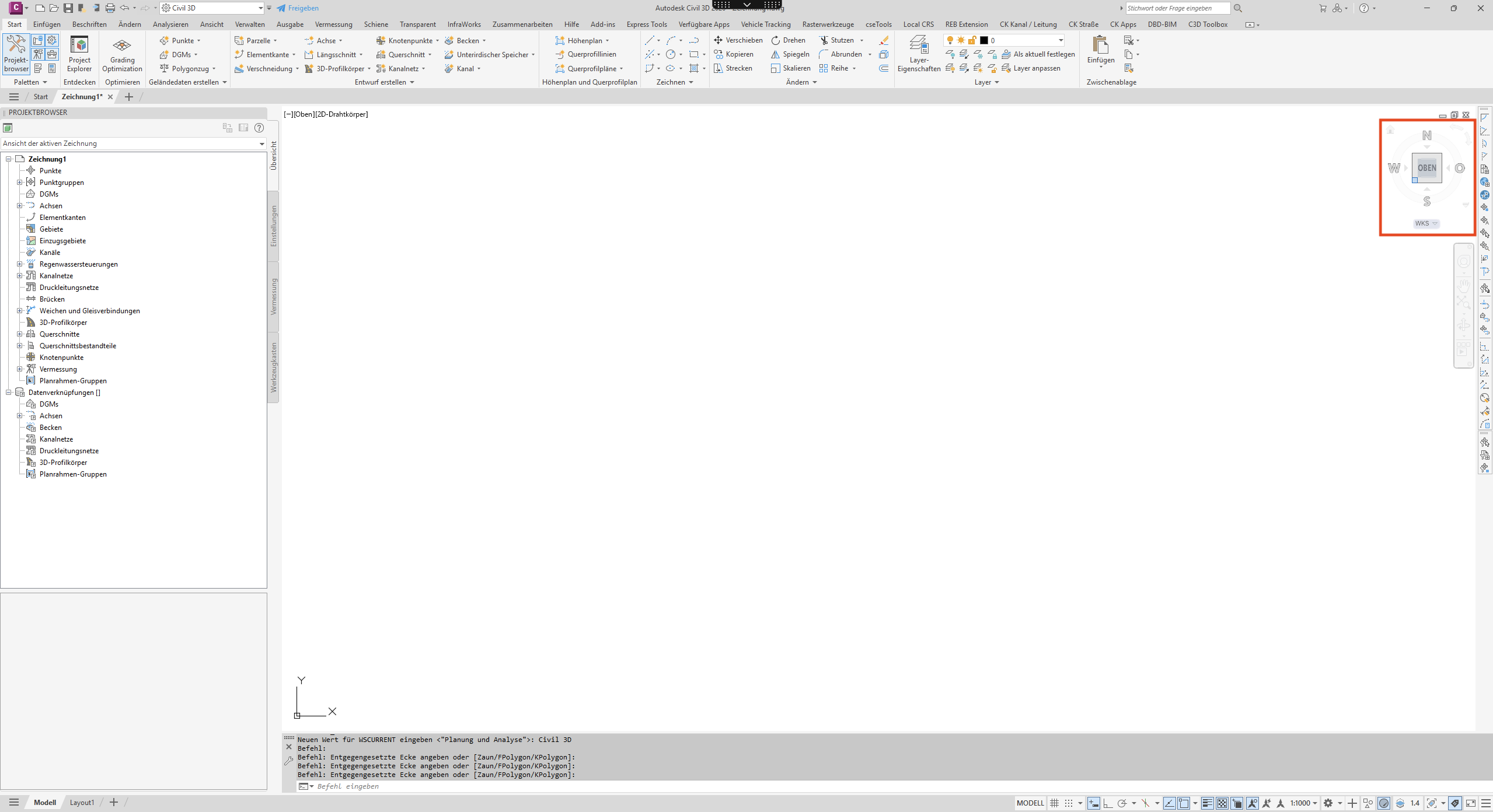

ViewCube in der oberen rechten Ecke des Zeichenbereichs
ViewCube oben rechts: Würfelseiten klicken = Ansicht springen. Haus-Symbol = Startansicht.

Navigationsleiste – Zoom, Pan, Orbit

Unter dem ViewCube läuft vertikal die Navigationsleiste: Steuerrad (Steering Wheel), Pan, Zoom, Orbit, ShowMotion. Wer die Maus voll im Griff hat, braucht sie selten – sie ist aber Gold wert, wenn du auf einem Touch-Bildschirm oder ohne Mausrad arbeitest. Ein- und ausblenden gehört zu den Standard-Tricks: Befehl NAVBAR oder im Tab Ansicht → Gruppe Ansichtswerkzeuge → Dropdown Navigationsleiste.

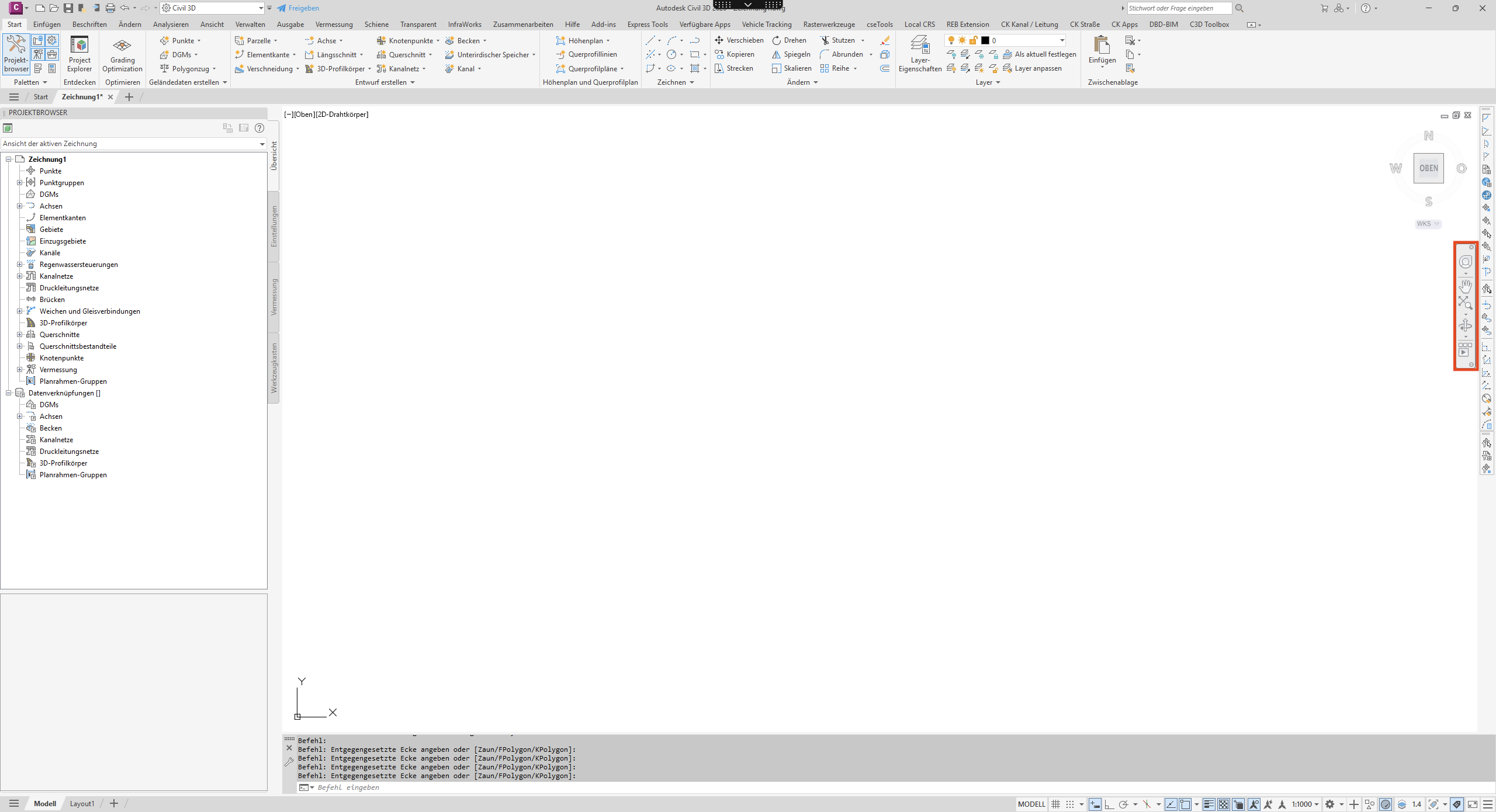

Navigationsleiste rechts mit Steering Wheel, Pan, Zoom und Orbit
Navigationsleiste rechts unterhalb des ViewCubes. Die Symbole entsprechen den Befehlen NAVSWHEEL, PAN, ZOOM, ORBIT.
Bildschirm-Aufteilung mit mehreren Ansichten: Befehl AFENSTER (englisch VPORTS) teilt den Zeichenbereich in 2, 3 oder 4 unabhängige Modell-Ansichten – eine kann oben/2D-Plan zeigen, eine andere isometrisch. Jede Ansicht hat ihren eigenen Zoom-Stand. Hilft beim Kontrollieren von Kreuzungs- oder Höhensituationen.
8
Befehlszeile & dynamische Eingabe

Die Befehlszeile sitzt unten links über der Statusleiste. Sie ist das Herzstück der AutoCAD-Steuerung – jedes Symbol in der Multifunktionsleiste löst im Hintergrund einen Befehl aus, der hier landet. Wer die Befehlsnamen kennt, ist deutlich schneller als jemand, der nur per Maus klickt: L ist die Linie, KO kopiert, VS verschiebt, LE startet eine Führung. Die deutschen Kurzbefehle stehen in der acad.pgp-Datei und lassen sich erweitern – siehe Befehlsfinder im Kompass.

Eingabeaufforderungen lesen lernen

Nach einem Befehl zeigt die Befehlszeile dir, was Civil 3D als Nächstes von dir will. Beispiel beim Befehl LINIE: „Ersten Punkt angeben:“, dann „Nächsten Punkt angeben oder [Rückgängig]:“. Optionen in eckigen Klammern startest du, indem du den hervorgehobenen Grossbuchstaben tippst – also R für Rückgängig. Die spitzen Klammern <Standard> zeigen den Vorgabewert, den du mit Enter bestätigst.

F2 – der Befehlsverlauf

Drück F2: ein Textfenster mit dem kompletten Verlauf aller Befehle und Eingabeaufforderungen klappt auf. Ideal zum Nachvollziehen, was schiefgegangen ist, oder um eine Eingabe noch einmal zu kopieren. Schliessen mit dem X oder erneut F2.

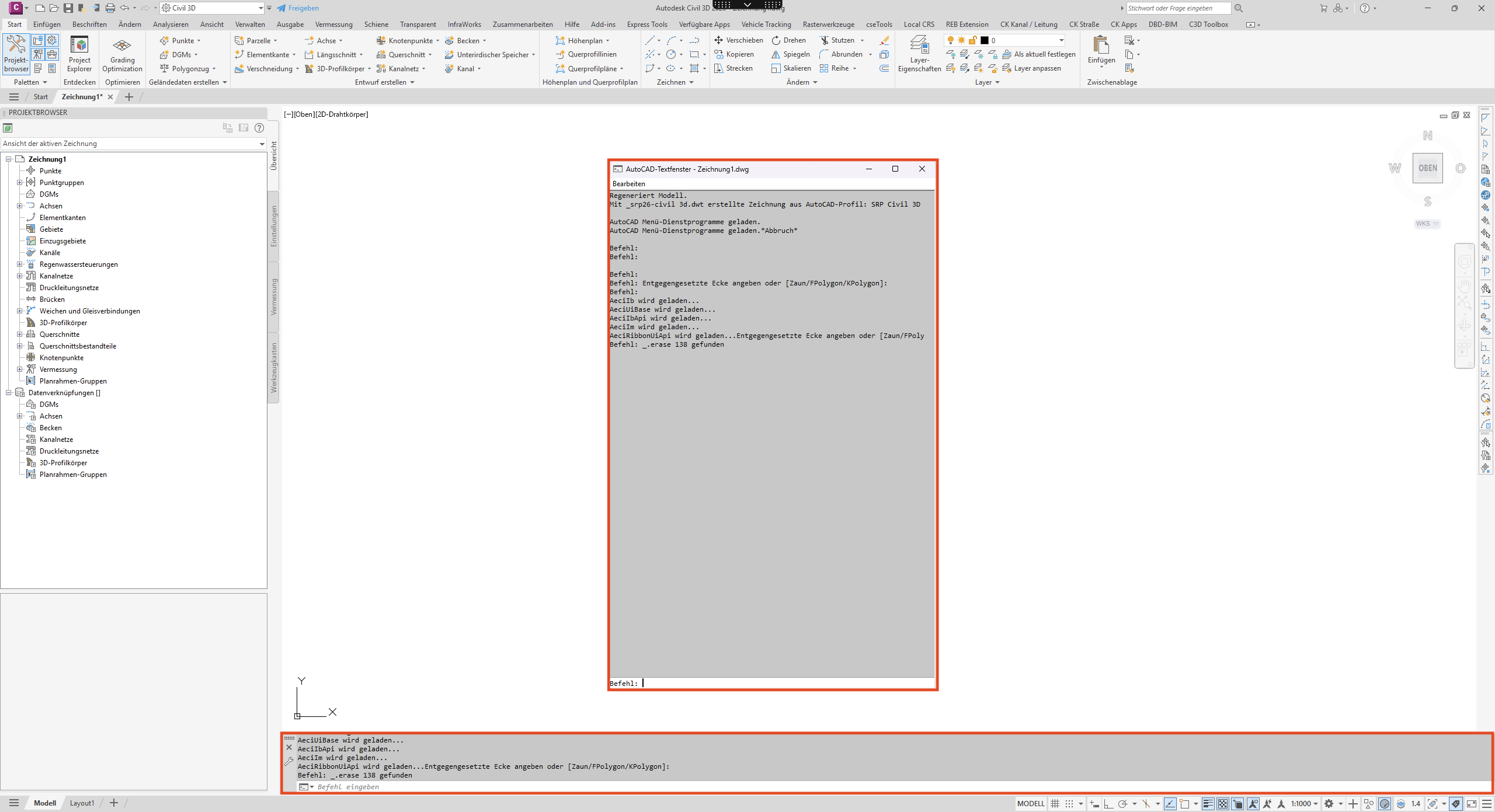

Befehlszeile mit geöffnetem F2-Textfenster für den Befehlsverlauf
Der Befehlsverlauf mit F2: kompletter Verlauf inkl. Eingaben – ideal zum Nachvollziehen.

Angedockt oder floating?

Die Befehlszeile lässt sich frei verschieben – Griff am linken Rand greifen und in den Zeichenbereich ziehen. Sie wird dann zur halbtransparenten Floating-Variante. Wieder andocken: Griff anfassen und zurück nach unten ziehen, bis der angedockte Bereich blau aufleuchtet. Strg + 9 blendet die Befehlszeile komplett aus und wieder ein.

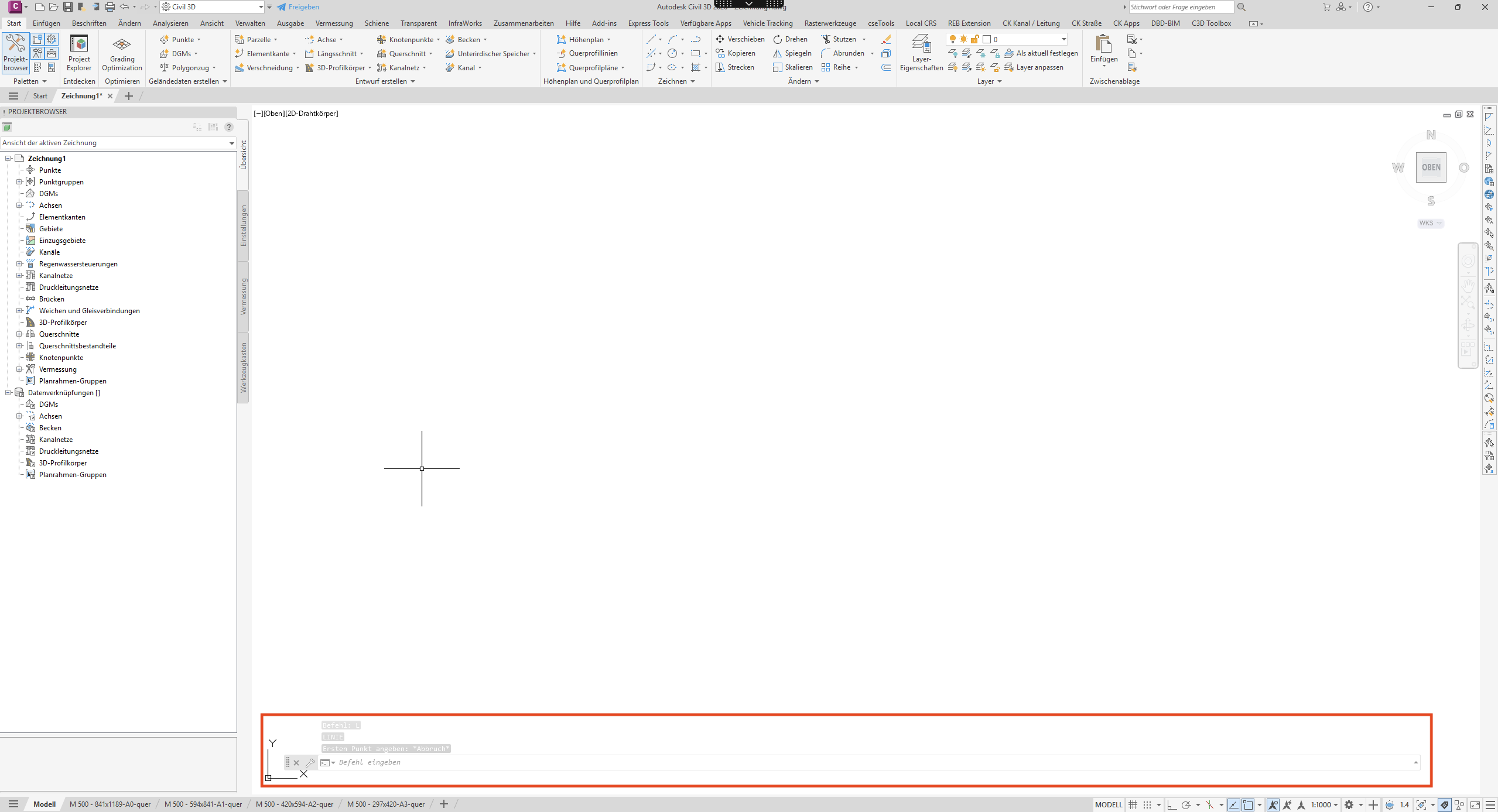

Befehlszeile als schwebendes halbtransparentes Fenster
Floating-Befehlszeile: halbtransparent, frei positionierbar. Zurück per Drag & Drop in den angedockten Bereich.

Dynamische Eingabe – Befehlszeile direkt am Cursor

Die dynamische Eingabe bringt die Befehlszeile direkt zum Cursor: Tippst du z.B. eine Linie, blenden sich Längen- und Winkelfelder direkt neben dem Cursor ein. Eingabe mit Tab zwischen den Feldern wechseln, Enter bestätigt. Schaltbar mit der Sysvar DYNMODE oder dem Schalter DYN in der Statusleiste – oder einfach F12.

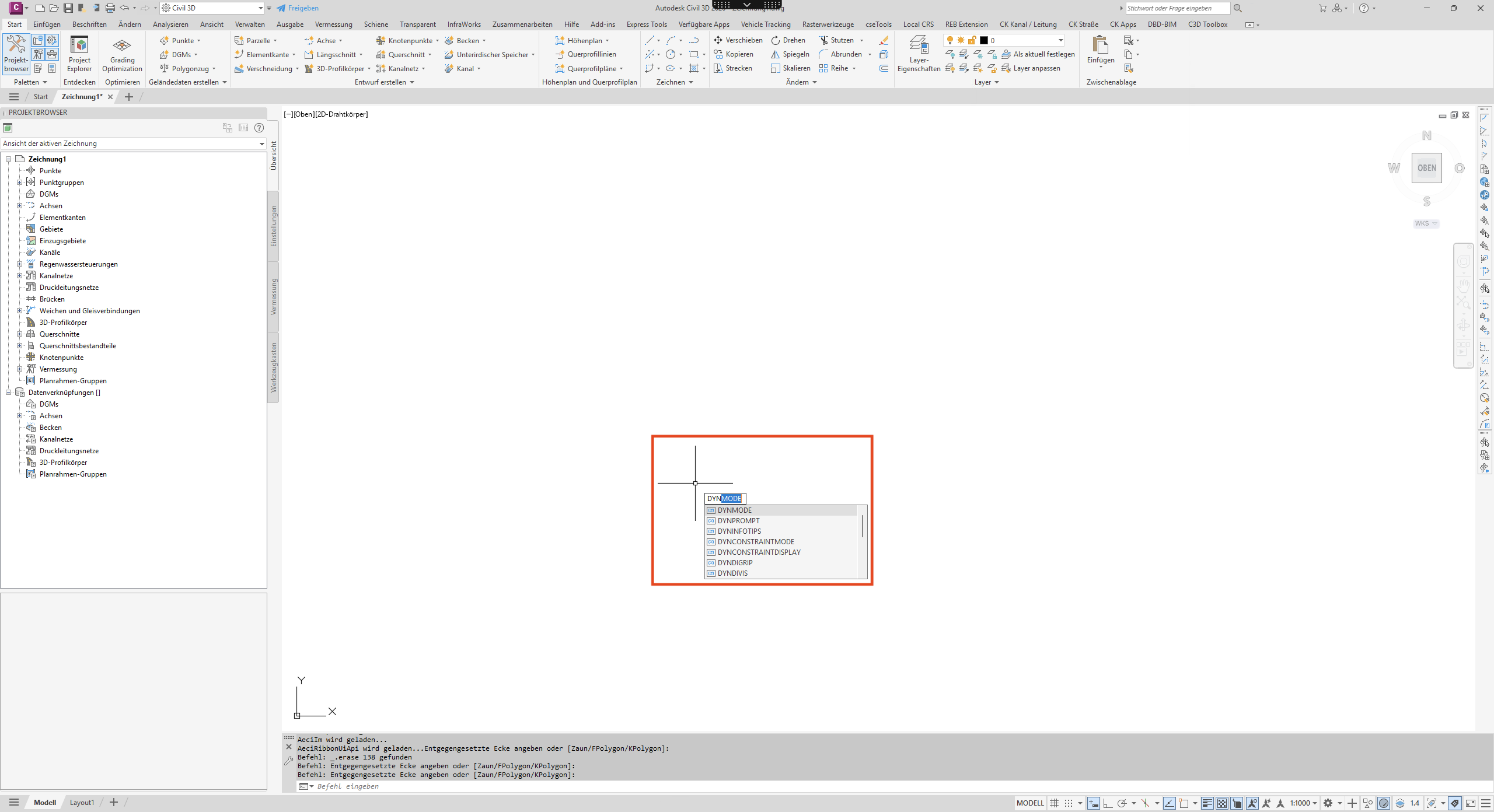

Dynamische Eingabe direkt am Cursor mit Längen- und Winkelfeld
Dynamische Eingabe – Längen- und Winkelfeld direkt am Cursor, Tab wechselt zwischen den Feldern.
Klassisch oder dynamisch: Manche schwören auf die dynamische Eingabe, andere finden sie unruhig. Probier es einmal eine Woche – wer Polylinien mit definierten Längen baut, profitiert besonders. Wer mit absoluten Koordinaten arbeitet (Bauleitung, Vermessung), lässt sie oft aus. DYNMODE 0 aus, 1 nur Punkteingabe, 2 nur Bemaßungseingabe, 3 beides.
9
Statusleiste & F-Tasten

Die Statusleiste am unteren Fensterrand ist die Schaltzentrale für Zeichenhilfen und Anzeige-Modi. Links wechselst du zwischen Modell- und Layoutbereich, in der Mitte sitzen die Zeichenhilfen-Schalter (Objektfang, Ortho, Polarspur, Raster, dynamische Eingabe, …), rechts findest du Annotation-Maßstab, Workspace-Wechsel, Sperrung und das Anpassung-Menü (drei kurze Linien ganz rechts).

Die wichtigsten Statusleisten-Schalter

SchalterBefehl / SysvarTasteWas er tut
Modell / PapierWECHSELNZUMPWechselt zwischen Modell- und Papierbereich im aktiven Layout.
RasterGRIDMODEF7Blendet das Konstruktionsraster ein/aus. Hilft bei Lagepunkten.
FangSNAPMODEF9Lässt den Cursor in einem festen Raster einrasten.
OrthoORTHOMODEF8Beschränkt Bewegungen auf horizontal/vertikal.
PolarspurPOLARMODEF10Zeigt Polarwinkel-Spuren beim Zeichnen.
ObjektfangOSMODEF3Lässt den Cursor an Endpunkten, Mittelpunkten usw. einrasten.
3D-Objektfang3DOSMODEF4Objektfang in 3D (Knoten, Kanten, Schwerpunkt).
ObjektfangspurAUTOSNAPF11Zieht temporäre Hilfslinien von Fangpunkten (Bit-Steuerung in AUTOSNAP).
Dynamische EingabeDYNMODEF12Befehlszeile direkt am Cursor.
LinienstärkeLWDISPLAYZeigt die tatsächliche Linienstärke im Modellbereich.
TransparenzTRANSPARENCYDISPLAYSchaltet die Anzeige von Objekttransparenz.
AuswahlzyklenSELECTIONCYCLINGBei sich überlagernden Objekten ein Auswahl-Menü.
Annotation-MaßstabCANNOSCALEMaßstab für maßstabsabhängige Beschriftungen.
Workspace-WechselWSCURRENTDirektwechsel der Arbeitsbereiche.
AnpassungDrei kurze Striche ganz rechts: hier blendest du Schalter ein/aus.

Die vollständige Liste aller Sysvars liegt im Systemvariablen-Finder – rund 226 Einträge mit Suche und Tags.

Anpassung – Schalter ein- und ausblenden

Klick rechts auf die drei kurzen Linien – das Anpassungs-Menü klappt auf. Hier hakst du an, was sichtbar sein soll. Praxis-Tipp: Raster und Fang blendest du oft aus, weil sie dich beim freien Zeichnen mehr stören als sie helfen. Objektfang, Polar, Ortho und DYN sollten immer sichtbar sein.

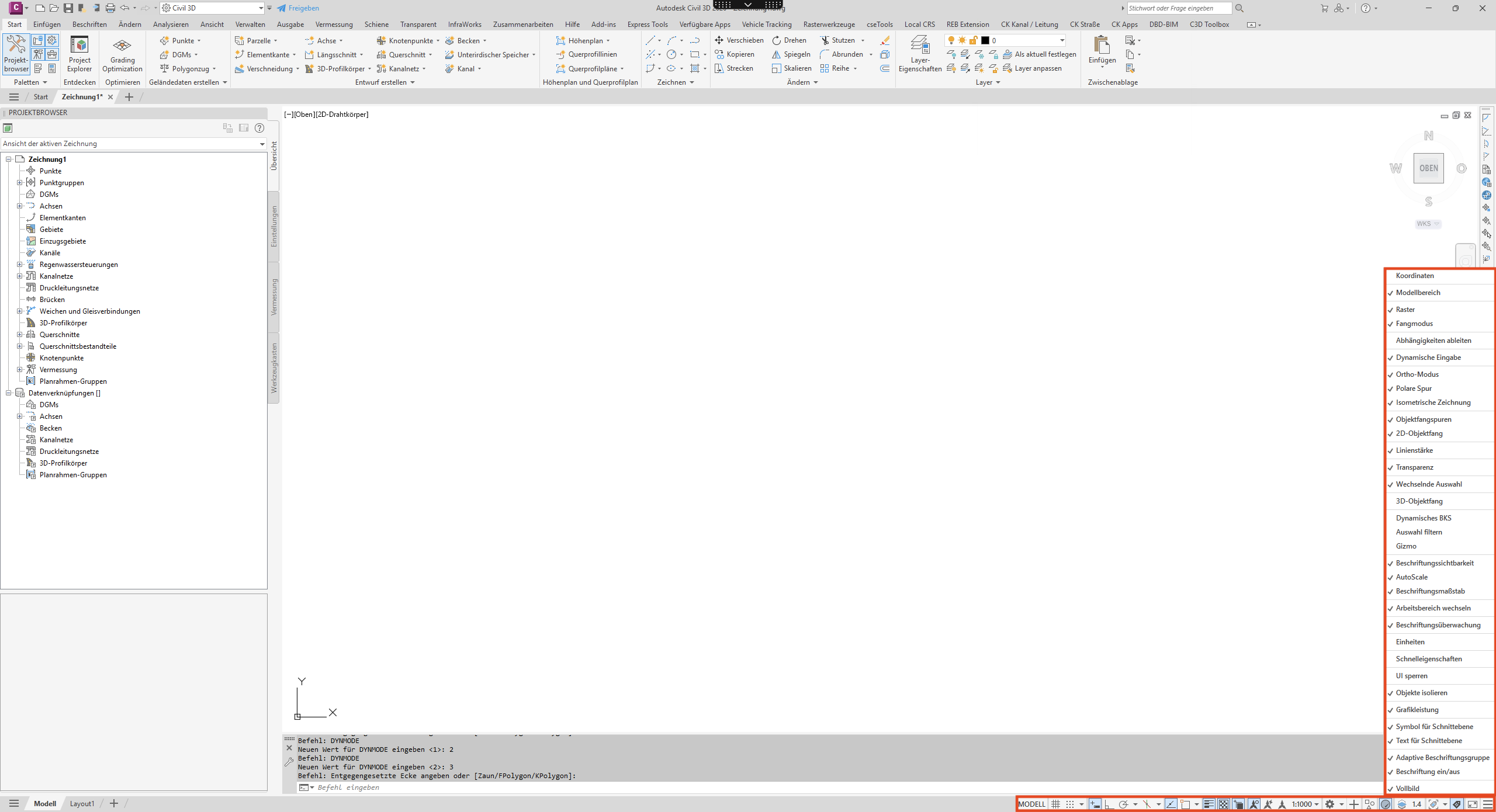

Statusleiste mit geöffnetem Anpassungs-Menü
Anpassung der Statusleiste – drei kurze Linien rechts öffnen das Auswahlmenü.

F-Tasten-Übersicht zum Merken

TasteFunktionWarum sie gut ist
F1HilfeÖffnet die Autodesk-Hilfe zum aktuellen Befehl.
F2Befehlsverlauf-FensterKomplette Befehlszeilen-Historie auf einen Blick.
F3Objektfang an/ausDer wichtigste Schalter überhaupt. Mehr brauchst du selten zu wissen.
F43D-ObjektfangKnoten, Kanten, Schwerpunkt – relevant beim 3D-Bearbeiten.
F6Dynamisches BKSAutomatischer Wechsel des Benutzerkoordinatensystems beim 3D-Klicken.
F7Raster an/ausVisuelle Hilfe – beim Plotvorbereiten oft störend.
F8Ortho an/ausBewegung nur horizontal/vertikal – klassischer Schreibtisch-Modus.
F9Fang an/ausCursor rastet im Konstruktionsraster ein.
F10Polarspur an/ausSpurlinien bei vordefinierten Winkeln.
F11Objektfangspur an/ausHilflinien von Fangpunkten ausgehend.
F12Dynamische Eingabe an/ausEingabe direkt am Cursor.
Merksatz für den Alltag: Wenn der Cursor sich „komisch verhält“ – irgendwo einrastet, wo er nicht soll, oder gar nicht – liegt es fast immer an einem aktiven Schalter in der Statusleiste. Schau dort zuerst nach. Drei Tasten reichen meistens: F3 Objektfang, F8 Ortho, F10 Polar.
10
Paletten – Projektbrowser, Eigenschaften & Co.

Paletten sind die seitlich andockbaren Bedienfelder. Civil 3D bringt davon eine ganze Reihe mit – die meisten sind im Tab Ansicht in der Gruppe Paletten ein- und ausschaltbar. Wer mit einem Monitor arbeitet, hat sie meist auto-ausgeblendet (Maus über die Leiste → ausklappen, Maus weg → zuklappen). Auf zwei Monitoren docken sie dauerhaft.

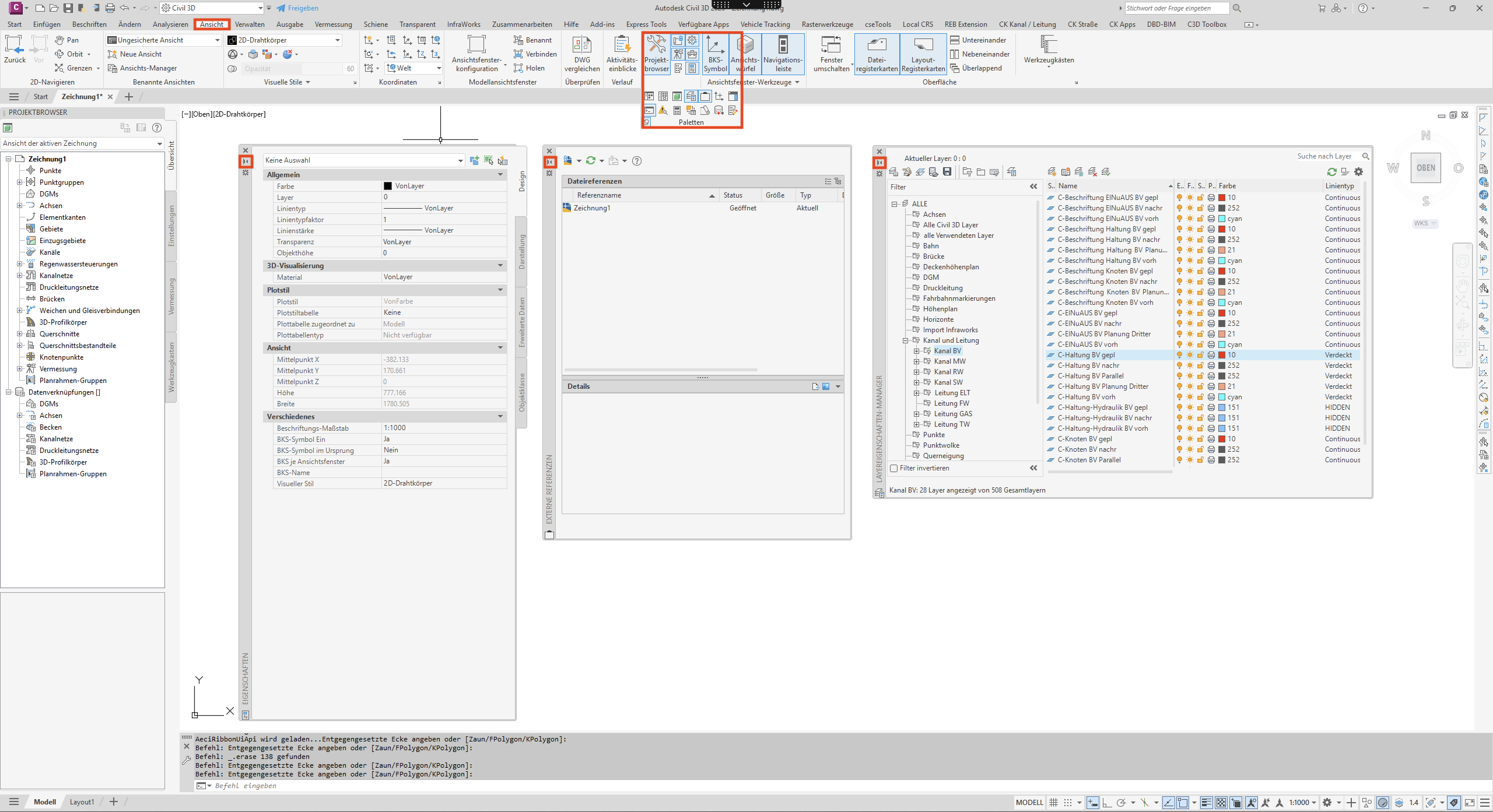

Paletten ausgeklappt: Projektbrowser links, Eigenschaftspalette, Referenzen, Layer-Manager rechts
Paletten ausgeklappt – Projektbrowser links, Eigenschaftspalette mittig, Layer-Manager rechts. Mehr braucht es im Alltag selten.

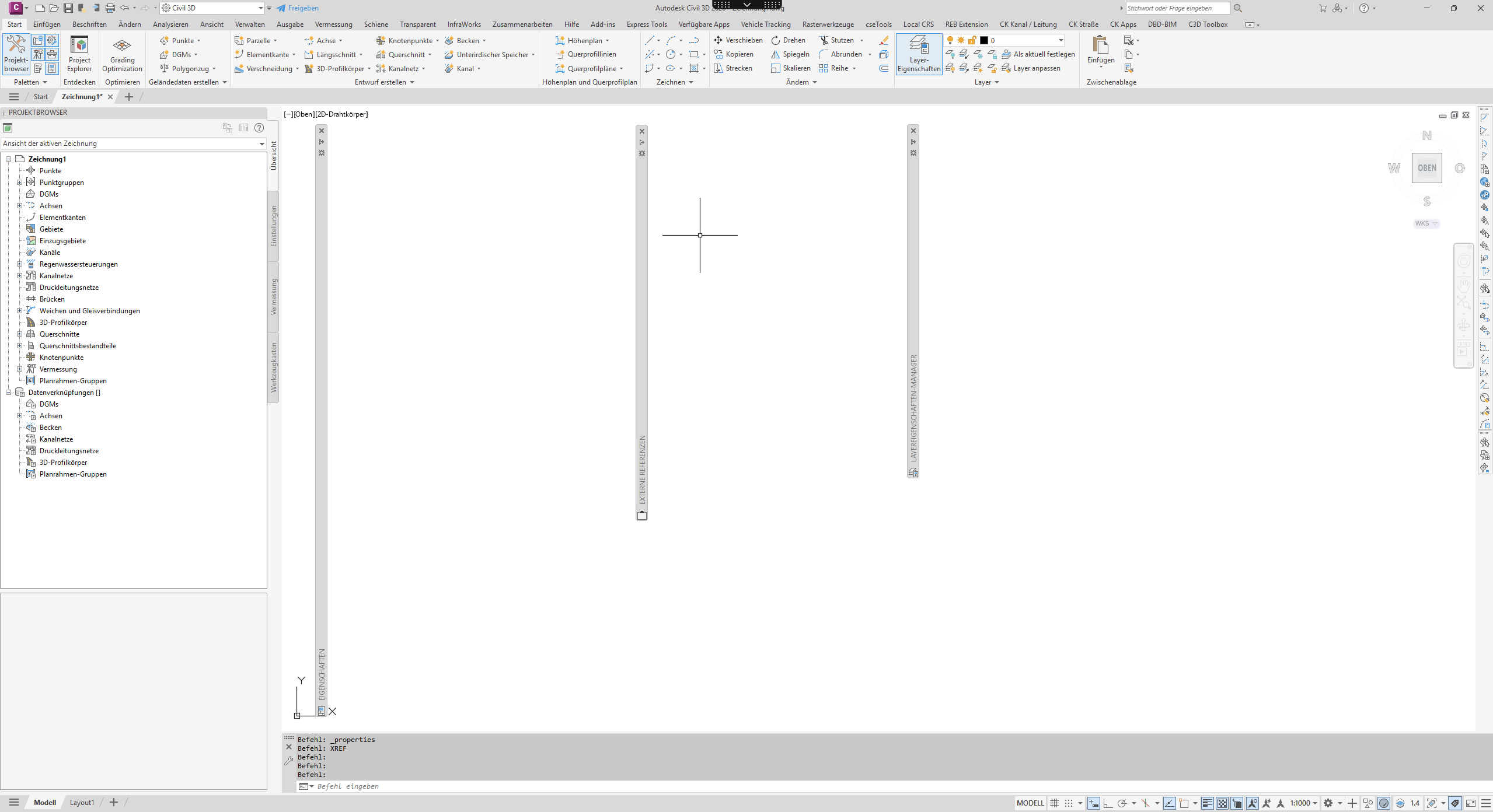

Paletten eingeklappt am Bildschirmrand
Paletten eingeklappt – als schmale vertikale Streifen am Rand. Maus drüber, sie klappen aus.

Projektbrowser – das Herzstück von Civil 3D

Der Projektbrowser ist die Palette, die Civil 3D von „normalem“ AutoCAD unterscheidet. Sie hat vier Reiter:

  • Übersicht (Prospector) – alle Civil-3D-Objekte deiner Zeichnung: Punkte, DGMs, Achsen, Profilkörper, Gebiete, Kanal- und Druckrohrnetze, Parzellen, Pläne. Aufklappbarer Baum mit Kontextmenü pro Eintrag.
  • Einstellungen (Settings) – alle Stile (Punktstile, DGM-Stile, Bemaßungsstile, Achsen, Beschriftungen) und Befehlseinstellungen. Wer hier sauber arbeitet, hat einen Firmenstandard.
  • Toolbox – Berichte, Subscription-Erweiterungen und eigene VBA-/LISP-Werkzeuge.
  • Vermessung (Survey) – Importzentrale für Vermessungsdaten (Punkte, Figuren, Netzwerke). Eigenes Datenbank-Modell parallel zur Zeichnung.

Den Projektbrowser öffnest du über Ansicht → Paletten → Projektbrowser oder mit dem Befehl TOOLSPACE. Je nach Profil/Version greifen zusätzlich SHOWTS (zeigen) und HIDETS (ausblenden). Wenn der deutsche Befehl mal nicht zieht, hilft der englische Stamm mit Unterstrich: _TOOLSPACE.

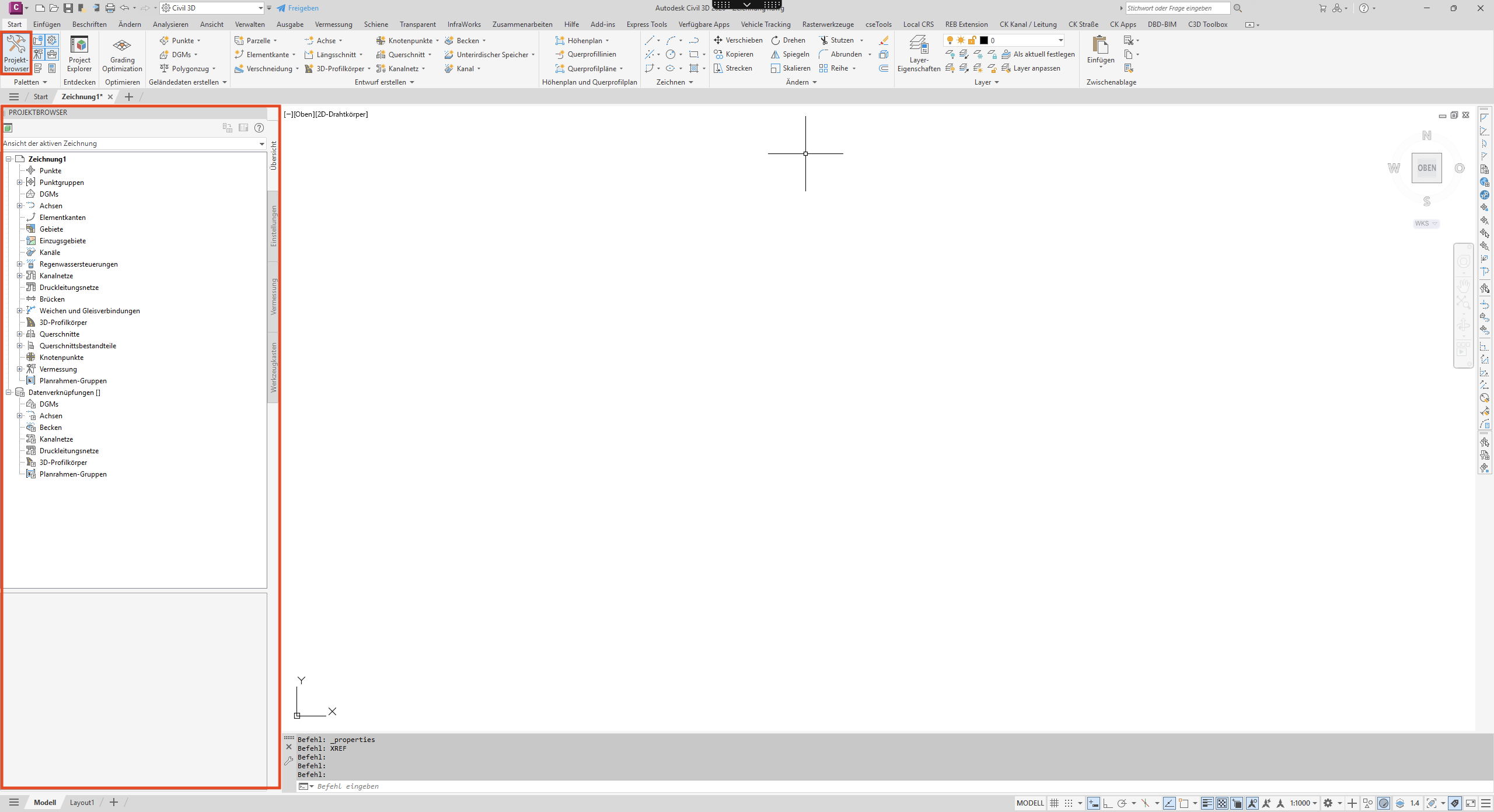

Projektbrowser-Palette mit den vier Reitern Übersicht, Einstellungen, Toolbox, Vermessung
Projektbrowser mit den vier Reitern: Übersicht, Einstellungen, Toolbox, Vermessung.

Project Explorer – die moderne Übersichts-Palette (Civil 3D 2026)

Der Project Explorer ist die jüngere, übersichtlichere Schwester des Projektbrowser. Statt Baumstruktur arbeitet er mit sortierbaren, filterbaren Tabellen – du siehst auf einen Blick alle Achsen mit Start-/Endstation, alle DGMs mit Punktanzahl, alle Profilkörper mit Baugruppen-Liste. In Civil 3D 2026 ist der Project Explorer erweitert worden um Rail-CANT-Informationen (Schienenüberhöhung) und kann zusammen mit dem neuen modalen Model Viewer parallel offen sein – praktisch beim Detail-Editieren komplexer Korridore.

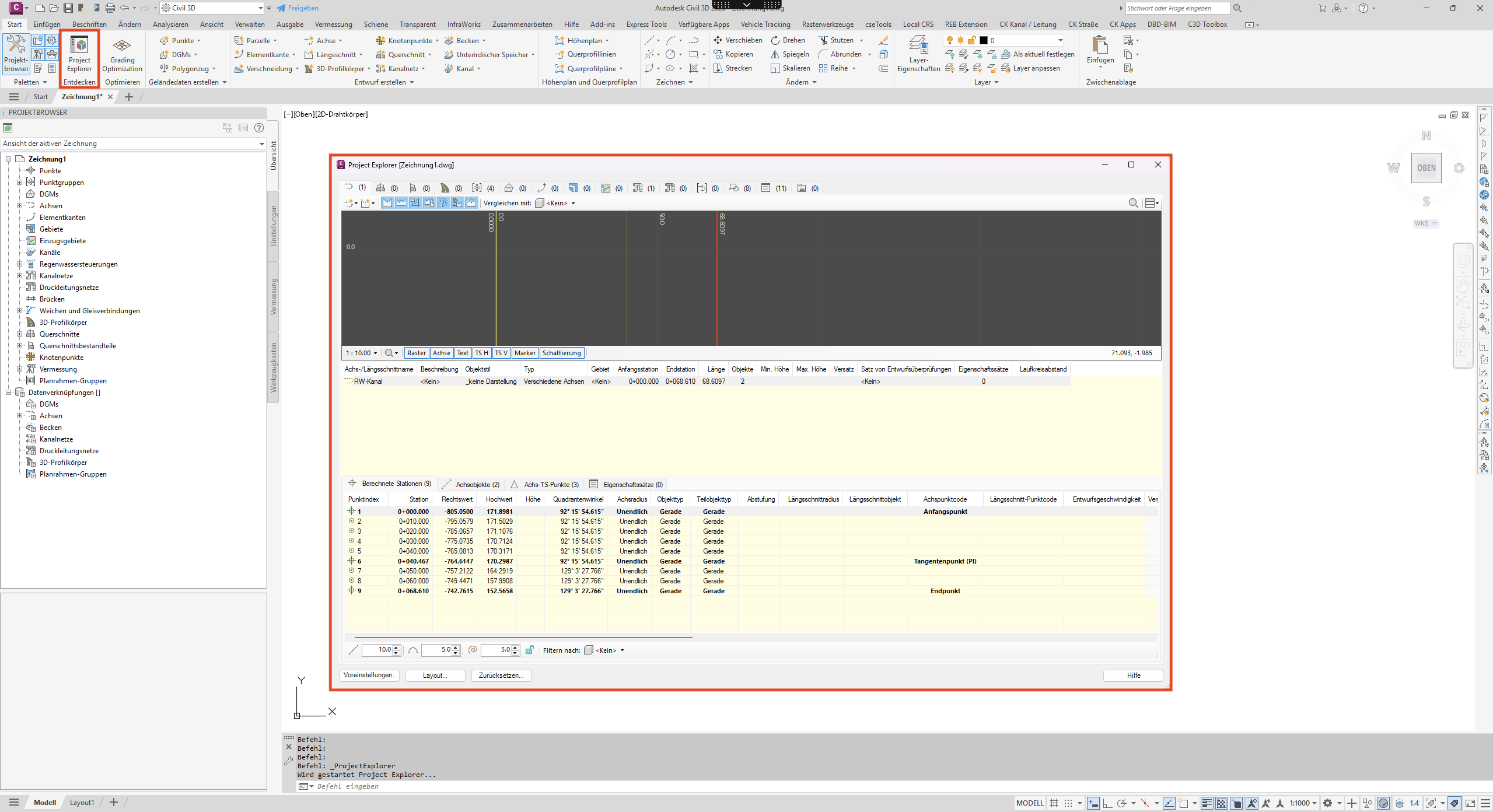

Project Explorer mit sortierbarer Übersicht der Modell-Objekte
Project Explorer – Tabellenansicht aller Civil-3D-Objekte mit Such- und Filterleiste oben.

Eigenschaftspalette

Die Eigenschaftspalette zeigt zu jedem selektierten Objekt seine Eigenschaften: Layer, Farbe, Linientyp, Linienstärke, Plotstil, plus alle objektspezifischen Felder. Bei einer Polylinie sind das Länge, Fläche, Scheitelpunkte; bei einer Civil-3D-Achse die Start-/Endstation, der Stil, die Eltern-Site. Strg + 1 oder Befehl EIGENSCHAFTEN.

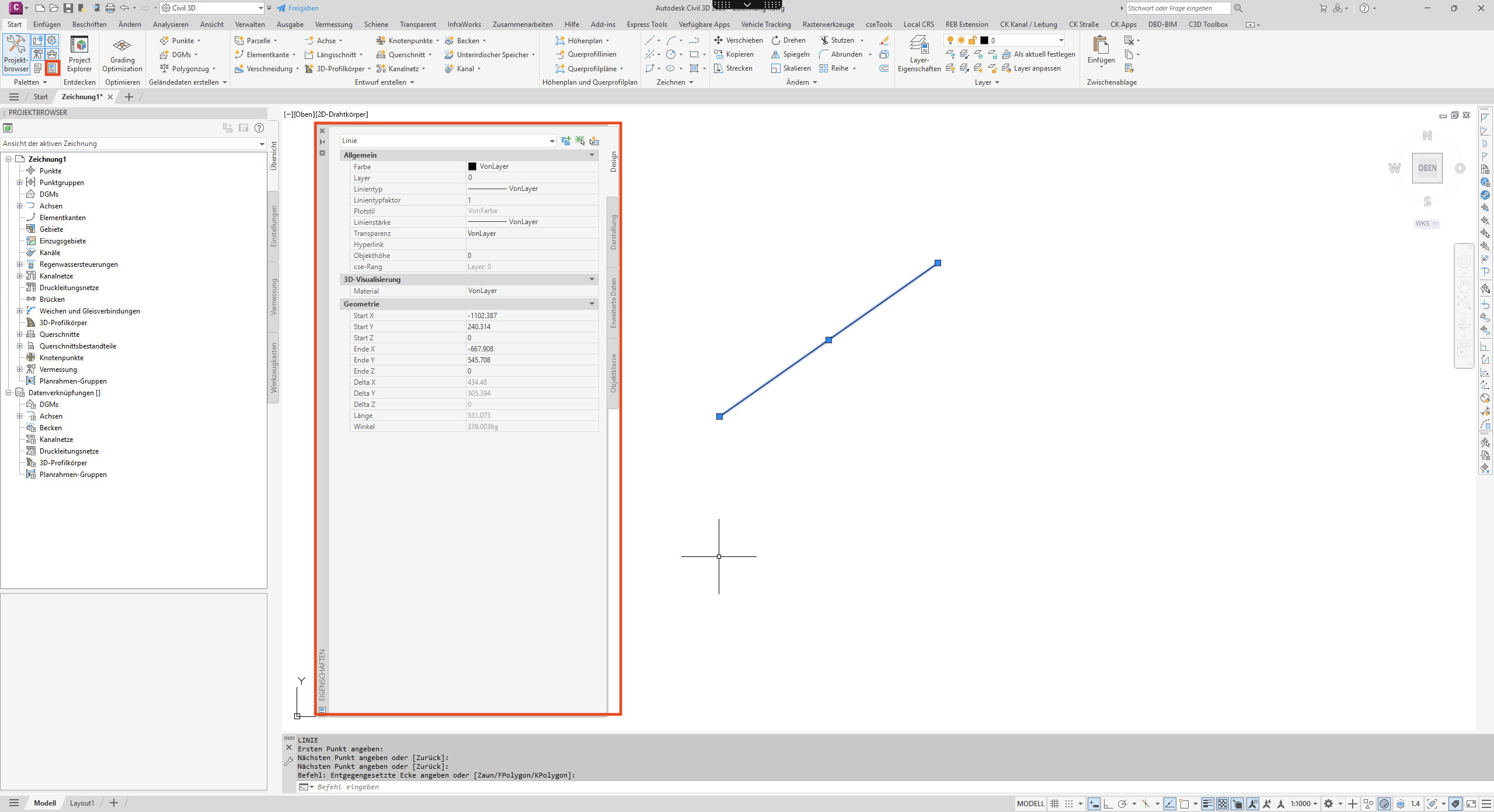

Eigenschaftspalette mit Civil-3D-Objektdaten
Eigenschaftspalette mit allen Daten des selektierten Objekts. Werte lassen sich direkt überschreiben.

Layer-Eigenschaften-Manager

Der Layer-Manager ist die Steuerzentrale für alle Layer der Zeichnung – sichtbar/unsichtbar, gefroren, gesperrt, Farbe, Linienart, Linienstärke, Plotstil. Zuverlässig ist der Befehl LAYER (oder _LAYER) – der funktioniert unabhängig vom Profil. Tastenkürzel dafür sind häufig profilabhängig und nicht überall identisch. Im Civil-3D-Kontext sind Layer noch wichtiger als in reinem AutoCAD, weil Korridor-Layer, Profilkörper-Codes und DGM-Stile auf Layer abgebildet werden.

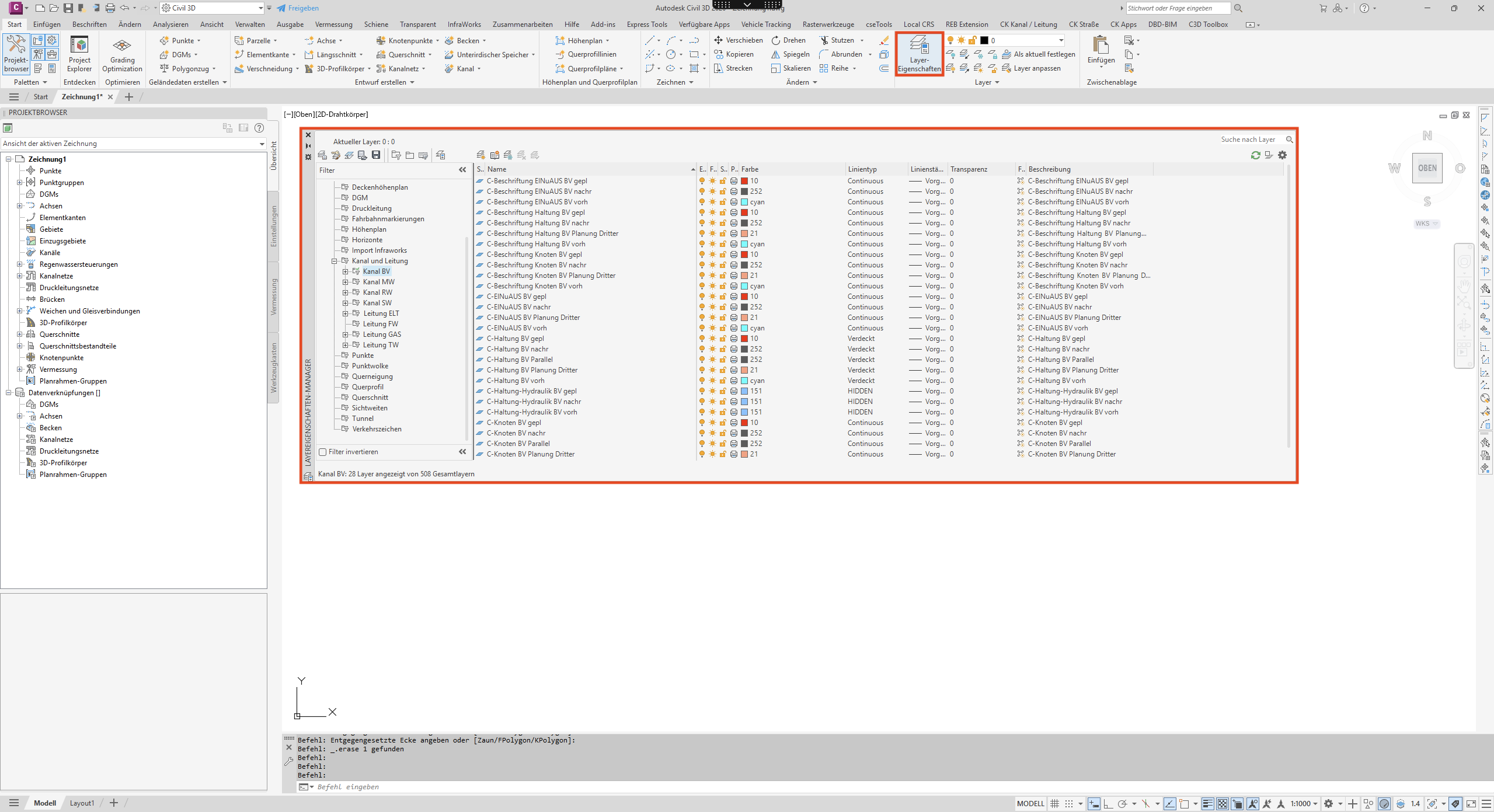

Layer-Eigenschaften-Manager als Palette mit Filtern und Layerliste
Layer-Manager mit Filterbereich links und Layerliste rechts. Die Filter (Zustand, Verwendung, Gruppen) helfen bei grossen Projekten enorm.

Werkzeugpaletten – Schraffuren, Blöcke, Beispiele

Werkzeugpaletten (englisch Tool Palettes) sind eine eigene Sorte Paletten, die Inhalte zum Drag-and-Drop bereitstellen: Schraffurmuster, Blöcke, Beispieltexte, Befehlsschaltflächen. Civil 3D liefert ein Grundset mit; Firmen erweitern sie häufig um eigene Schraffuren und Symbole. Robust per Befehl TOOLPALETTES (in vielen deutschen Installationen auch WERKZEUGPALETTEN) oder mit Strg + 3.

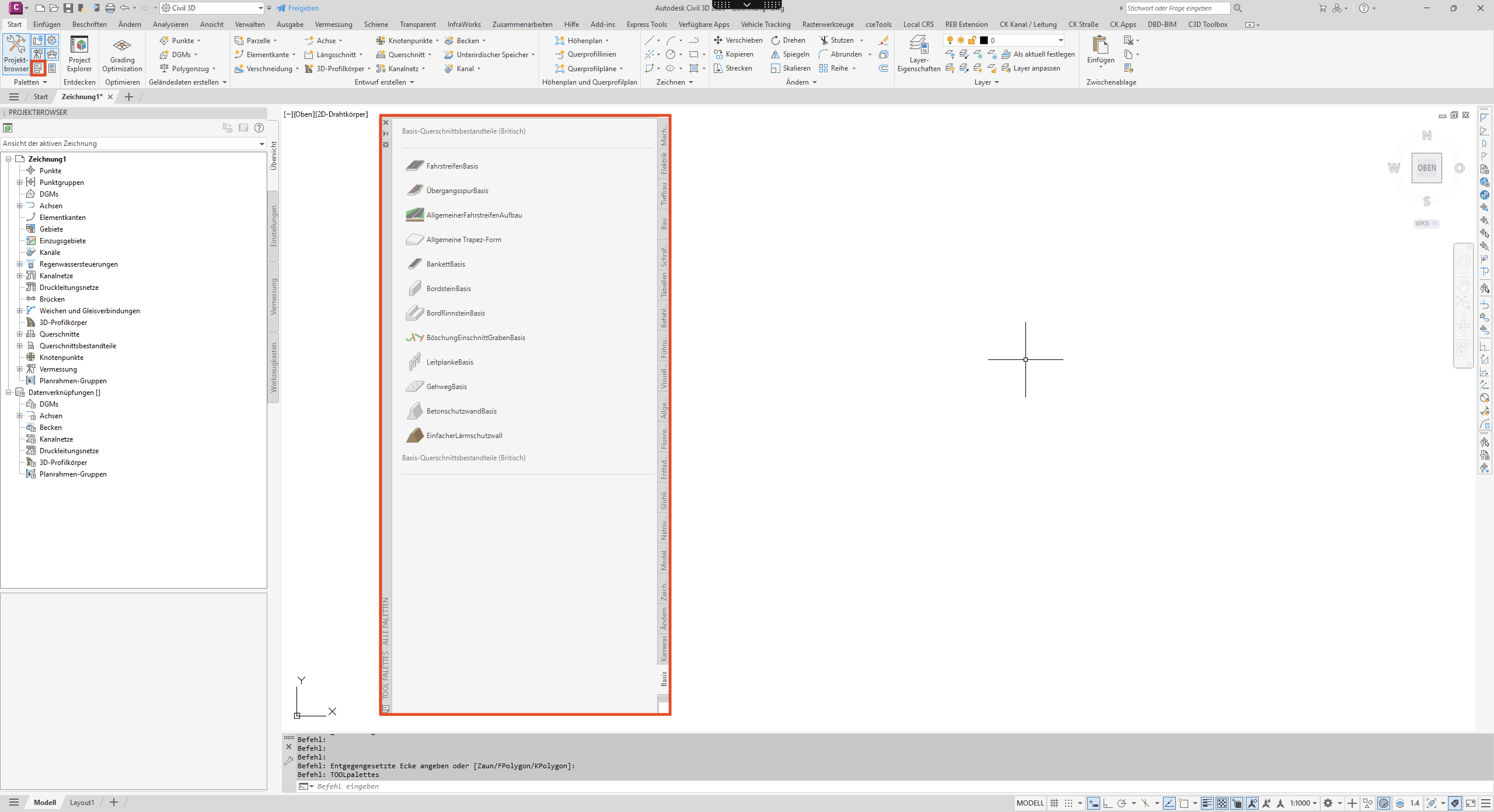

Werkzeugpaletten mit Reitern für Schraffuren und Blöcke
Werkzeugpaletten – die Schraffuren, Blöcke und Beispiel-Einträge im Drag-and-Drop-Format.

Weitere Paletten – DesignCenter, Externe Referenzen, Sheetset

Damit du sie kennst, ohne dass wir jede einzeln durchgehen:

  • DesignCenter – Browser durch andere DWG-Dateien. Layer, Blöcke, Stile aus einer Quelldatei in die aktuelle Zeichnung ziehen. Strg + 2 oder Befehl ADCENTER.
  • Externe Referenzen (XRef-Manager) – alle eingehängten Zeichnungen, Bilder, PDFs und DGNs der aktuellen DWG. Strg + 7 oder Befehl XREF.
  • Plansatz-Manager (Sheet Set) – Sammelmappe für ganze Planungspakete. Strg + 4 oder Befehl SSM.
  • Befehlszeile – technisch ist sie auch eine Palette. Strg + 9.

Anzeige-Verhalten – angedockt, schwebend, auto-ausgeblendet

Jede Palette hat oben drei Schalter: Schliessen, Auto-Ausblenden, Optionen. Die Auto-Ausblenden-Funktion zahlt sich auf kleinen Monitoren aus: einmal aktiviert, klappt die Palette an den Rand zusammen, sobald die Maus weg ist. Maus drüber – sie klappt wieder auf. Das Video zeigt die Modi:

Paletten – Andocken, Verschieben, Auto-Ausblenden im Vergleich.
Wenn eine Palette versehentlich zu ist: Die meisten findest du im Tab Ansicht → Gruppe Paletten. Wer schneller ist, nutzt das „Bereich verschwunden“-Dropdown weiter unten oder direkt die Tastenkombinationen.

Notanker

Verschwundener UI-Bereich? Wähl ihn aus – der Befehl zum Wiederholen erscheint sofort. Funktioniert auch ohne Maus, solange die Befehlszeile noch da ist.

Notanker 16 UI-Bereiche · sofortige Lösung
Wähl einen Bereich aus – der Befehl erscheint sofort.

Häufige Fragen

Mein Cursor verhält sich seltsam – was ist los?

Erste Anlaufstelle ist die Statusleiste. Wenn der Cursor in Richtungen einrastet, die du nicht willst, ist meistens Ortho (F8) oder Polarspur (F10) an. Wenn der Cursor an unsichtbaren Punkten klebt, ist es der Objektfang (F3). Wenn überhaupt nichts geht, prüf den Auswahlzyklen-Schalter – der kann den Mausklick „verschlucken“.

Wie bekomme ich eine versehentlich geschlossene Palette zurück?

Schnellste Variante: „Bereich verschwunden“-Dropdown auf dieser Seite. Klassische Variante: Reiter Ansicht → Gruppe Paletten, dort sind alle wichtigen Paletten als Schalter zu finden. Für den Projektbrowser gibt es zusätzlich die Befehle SHOWTS (zeigen) und HIDETS (ausblenden).

Was ist der Unterschied zwischen Projektbrowser und Project Explorer?

Beide zeigen Civil-3D-Objekte deiner Zeichnung, aber unterschiedlich aufbereitet. Der Projektbrowser ist die klassische Baumstruktur – alle Objekte hierarchisch sortiert, jedes Element per Kontextmenü editierbar. Der Project Explorer ist eine moderne Tabellenansicht mit Sortier-, Filter- und Mehrfachauswahl-Funktion – perfekt, wenn du z.B. „alle Achsen mit Startstation kleiner 100″ finden willst. In Civil 3D 2026 wurde der Project Explorer um Schienen-Workflows (Rail CANT) ausgebaut.

Wieso fühlt sich die Multifunktionsleiste in „Zeichnen und Beschriftung“ anders an?

Weil der Workspace die Multifunktionsleiste mitsamt allen Reitern, Gruppen und Schaltflächen-Anordnungen mitnimmt. In „Zeichnen und Beschriftung“ sind die Civil-3D-Tabs ausgeblendet – du siehst nur die reinen AutoCAD-Tabs. Wer Detailpläne plotten oder reine 2D-Konstruktionen machen will, ist hier oft schneller. Beim Zurückwechseln zu „Civil 3D“ sind die gewohnten Tabs wieder da.

Ich habe die Symbolleiste mit den Statusleisten-Schaltern minimiert – wie zurück?

Wenn die komplette Statusleiste fehlt: in der Befehlszeile STATUSBAR 1 eingeben, Enter. Wenn nur einzelne Schalter fehlen: rechts auf das Anpassungs-Menü (drei kurze Linien) klicken und die gewünschten Schalter wieder anhaken. Falls auch die Befehlszeile zu ist, hilft Strg + 9 sie wieder einzublenden.

Funktioniert die Einrichtung auf zwei Monitoren genauso wie auf einem?

Im Grundsatz ja. Civil 3D unterstützt das Verschieben einzelner Paletten auf einen zweiten Monitor – beim Anklicken auf einer Palette-Titelleiste ziehst du sie einfach rüber. Die Position wird im Workspace gespeichert. Auf einem zweiten Monitor lohnt es sich, den Projektbrowser, die Eigenschaften und den Layer-Manager dauerhaft sichtbar zu lassen – auf einem Monitor reicht oft Projektbrowser ausgeklappt, Rest auto-ausgeblendet.

Gibt es einen Dunkelmodus für die ganze Oberfläche?

Ja. Über OPTIONEN → Reiter Anzeige → Dropdown Farbthema auf Dunkel. In Civil 3D 2026 sind die meisten Paletten (Projektbrowser, Eigenschaften, Layer-Manager) im Dunkelmodus endlich auch wirklich dunkel – in 2025 war das noch inkonsistent. Details und Vorher-/Nachher-Bilder stehen auf der Seite Einstellungen und Ersteinrichtung.

Kann ich meine Oberfläche auf einen anderen Rechner übertragen?

Drei Wege, je nachdem wie tief die Anpassung geht:

  1. Profil-Export (OPTIONEN → Profil → Exportieren) liefert eine .arg-Datei mit Optionen, Pfaden, Farbthema. Reicht für Einstellungs-Übernahme.
  2. Workspace + CUI-Export (CUIEXPORT) liefert eine .cuix-Datei mit Multifunktionsleisten- und Schnellzugriff-Anpassungen. Auf dem Zielrechner per CUIIMPORT einlesen.
  3. Komplettes Roaming-Profil (Ordner %APPDATA%\Autodesk\C3D 2026\) lässt sich zwischen Rechnern kopieren. Das überträgt alles, was Civil 3D im User-Profil ablegt – inklusive eigener LISP- und Toolpaletten.
