Gradiente konstruieren: Tangenten, Stützpunkte, Fest-, Koppel- und Pufferelemente

Die Gradiente ist dein Entwurfsprofil. Sie ist die Linie, die am Ende in den Plan kommt und die Höhenlage an die Querprofile und an den Profilkörper weitergibt. Civil 3D liefert dafür eine eigene Werkzeugleiste mit Tangenten, Stützpunkten und einem reichhaltigen Katalog von Element-Varianten. Viele Varianten, gleiche Logik: Fest, Koppel, Puffer.

Dieses Tutorial geht jedes Werkzeug einzeln durch. Die Variantentabellen und die Video-Kapitel sind streng parallel aufgebaut. Jede Zeile in einer Tabelle entspricht einem Kapitel im zugehörigen Video. Wer im Video auf ein Kapitel klickt, springt direkt in die passende Variante.

Die Reihenfolge folgt dem Werkzeugleisten-Aufbau: erst die schnellen Klick-Werkzeuge (Tangenten, Stützpunkte), dann die parametrischen Element-Dropdowns (Gerade mit 7, Bogen mit 17 Varianten), zum Abschluss Konvertierung, Editoren, Eigenschaften und die kleinen Bearbeitungshilfen.

Konzept Gradiente und Geländeschnitt sauber trennen

Beide Linien teilen sich denselben Höhenplan, sind aber von ganz unterschiedlicher Natur. Der Geländeschnitt ist eine Messlinie. Er folgt den kleinen Unebenheiten des DGM und ist nicht zwingend stetig differenzierbar. Die Gradiente ist eine Entwurfslinie. Sie ist bewusst glatt, aus geraden Tangenten und gerundeten Übergängen aufgebaut. Was zwischen den beiden Linien liegt, wird gebaut: Auftrag, wo die Gradiente über dem Gelände liegt, Abtrag, wo sie darunter liegt.

Glattheit ist hier kein Schönheitskriterium, sondern eine Anforderung. Die Gradiente liefert dem Profilkörper eine Höhenführung, an der Querprofile mitgleiten. Springt die Neigung an einem Knick, springt sie auch im Profilkörper. Stetige Übergänge mit Ausrundungen sind deshalb keine Kür, sondern die Voraussetzung für ein sauberes 3D-Modell.

Knickpunkte zwischen zwei Tangenten heißen formal Tangentenschnittpunkte oder kurz TS-Punkt. In der US-Dokumentation heißt derselbe Punkt PVI (Point of Vertical Intersection). Beide Begriffe meinen dasselbe.

Bei der Konstruktion arbeitest du mit drei Grundelementen. Die Farben dieser Typen tauchen in den folgenden Tabellen, in den Element-Dropdowns und in den Video-Kapiteln immer wieder auf. Sie sind der visuelle Code für die Logik dahinter:

Festelement: kennt seine Lage aus eigener Kraft. Punkte, Parameter oder Ausgleichswerte reichen. Es verändert sich nicht, wenn ein Nachbar verschoben wird.
Koppelelement: hängt an einem Nachbarn. Es übernimmt dessen Richtung am Anschlusspunkt und gleicht sich an, sobald der Nachbar wandert.
Pufferelement: füllt die Lücke zwischen zwei bestehenden Elementen. Wenn links und rechts neu angesetzt wird, läuft das Pufferelement mit.

Wer aus dem Achsen-Tutorial zu Elementtypen und Editoren kommt, ist im vertrauten Fahrwasser. Die Semantik ist gleich, die Geometrie wechselt: statt Klothoide und Kreisbogen in der Lage sind es jetzt Ausrundungen (Parabel oder Kreis) in der vertikalen Ebene. Wer das Konzept zum ersten Mal sieht, sollte sich diese Aufteilung merken: das Schema wiederholt sich bei Geraden und bei Ausrundungen, in Summe 24 Varianten. Das wirkt viel, ist aber ein einziges Schema, das in zwei Dimensionen aufgespannt wird.

Entwurf Vom Zwangspunkt zur Linie

Bevor du in die 24 Elementvarianten springst, lohnt sich die Entwurfslogik. Eine gute Gradiente entsteht nicht durch das Durchprobieren von Werkzeugen, sondern aus wenigen festen Randbedingungen: Anfang und Ende, Anschlüsse an Bestand, Brücken, Durchlässe, Einmündungen, Mindestüberdeckungen, Entwässerung und zulässige Neigungen. Diese Punkte sind die Anker. Alles dazwischen ist verhandelbare Geometrie.

Entwurfsschritt	Was du festlegst	Civil-3D-Werkzeug
1. Zwangspunkte sammeln	Station und Höhe für Anschlüsse, Bauwerke, Mindestüberdeckung, Hoch- und Tiefpunkte	TS-Punkte, Festelemente, Zwangspunkte
2. Grobe Tangenten ziehen	Welche Abschnitte steigen oder fallen, wo ungefähr Kuppen und Wannen sitzen	Tangenten zeichnen
3. Ausrundungen einsetzen	Übergänge ohne harte Knicke, mit passendem Halbmesser oder K-Wert	TS-basierte oder freie Ausrundungen
4. Prüfen und nachziehen	Neigungen, Höhen, Bandwerte, Auftrag/Abtrag, Richtlinienhinweise	Längsschnitt-Editor, Höhenplan-Eigenschaften

Profi-Muster: Setze harte planerische Vorgaben als Festelemente oder eindeutige TS-Punkte. Verwende Koppel- und Pufferelemente für die Strecken dazwischen. So bleibt die Gradiente elastisch, wenn sich ein Anschluss ändert, ohne dass dir jeder Nachbarabschnitt auseinanderläuft.

Werkzeuge Entwurfswerkzeuge öffnen

Alle Gradienten-Werkzeuge liegen in einer eigenen Werkzeugleiste, die sich nur über einen bestehenden Höhenplan öffnet. Wer diesen Schritt überspringt, sucht die Werkzeuge im Hauptmenü vergeblich. Den Höhenplan selbst hast du im Tutorial „Geländeschnitt & Höhenlan“ erzeugt; ohne ihn führt der erste Klick ins Leere.

Die Leiste ist ein modaler Editor. Solange sie offen ist, arbeitest du in einem eigenen Befehlsmodus, ähnlich wie beim Achsen-Editor. Andere Befehle lassen sich zwar parallel anstoßen, aber der Workflow läuft am saubersten, wenn die Gradiente in einer Sitzung mit der Werkzeugleiste komplett gezeichnet wird.

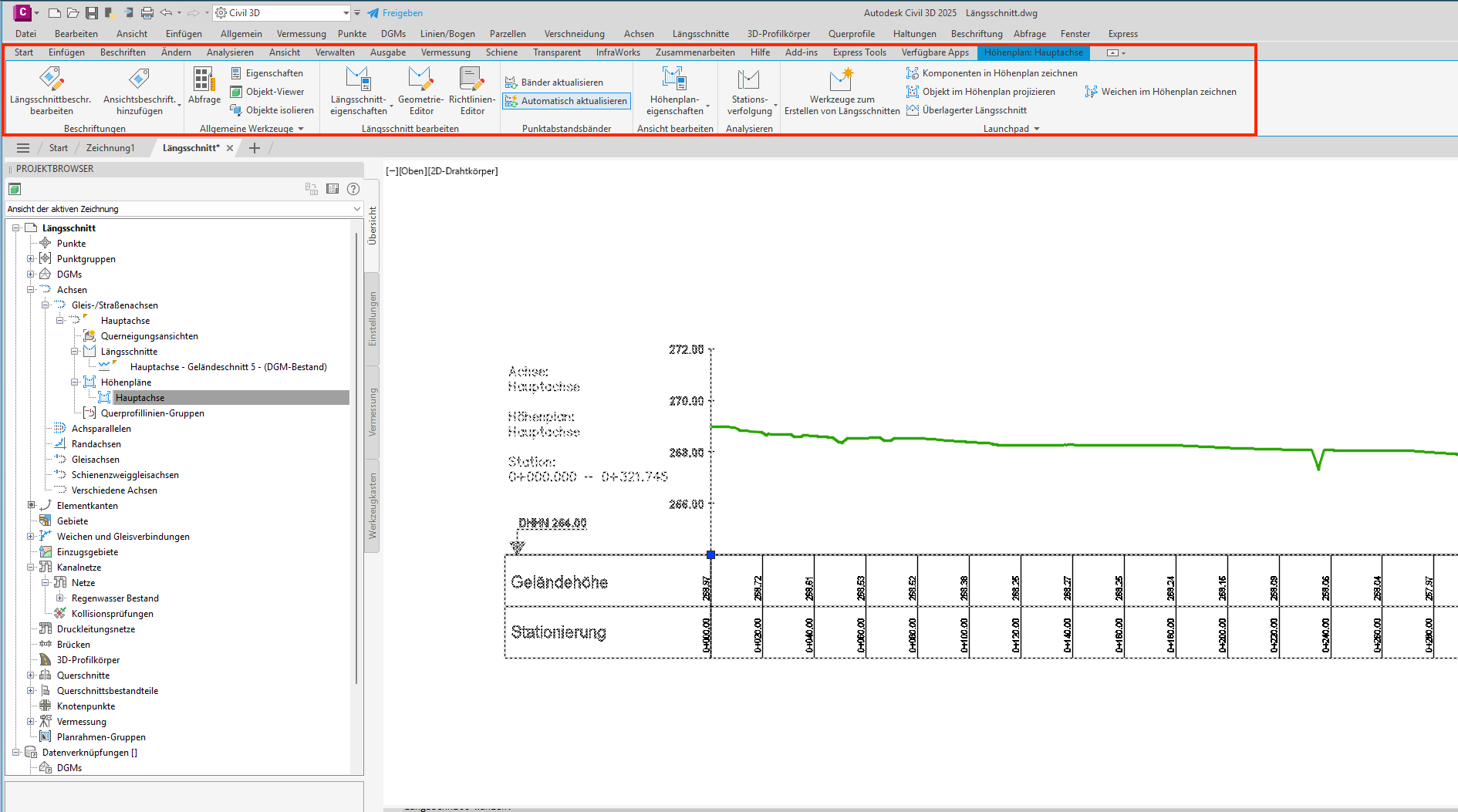

Höhenplan auswählen: Klicke den Rahmen des Höhenplans an, damit die kontextbezogene Registerkarte Höhenplan erscheint.

Screenshot anzeigen

Die Registerkarte Höhenplan bündelt alle Werkzeuge rund um den Entwurfslängsschnitt.

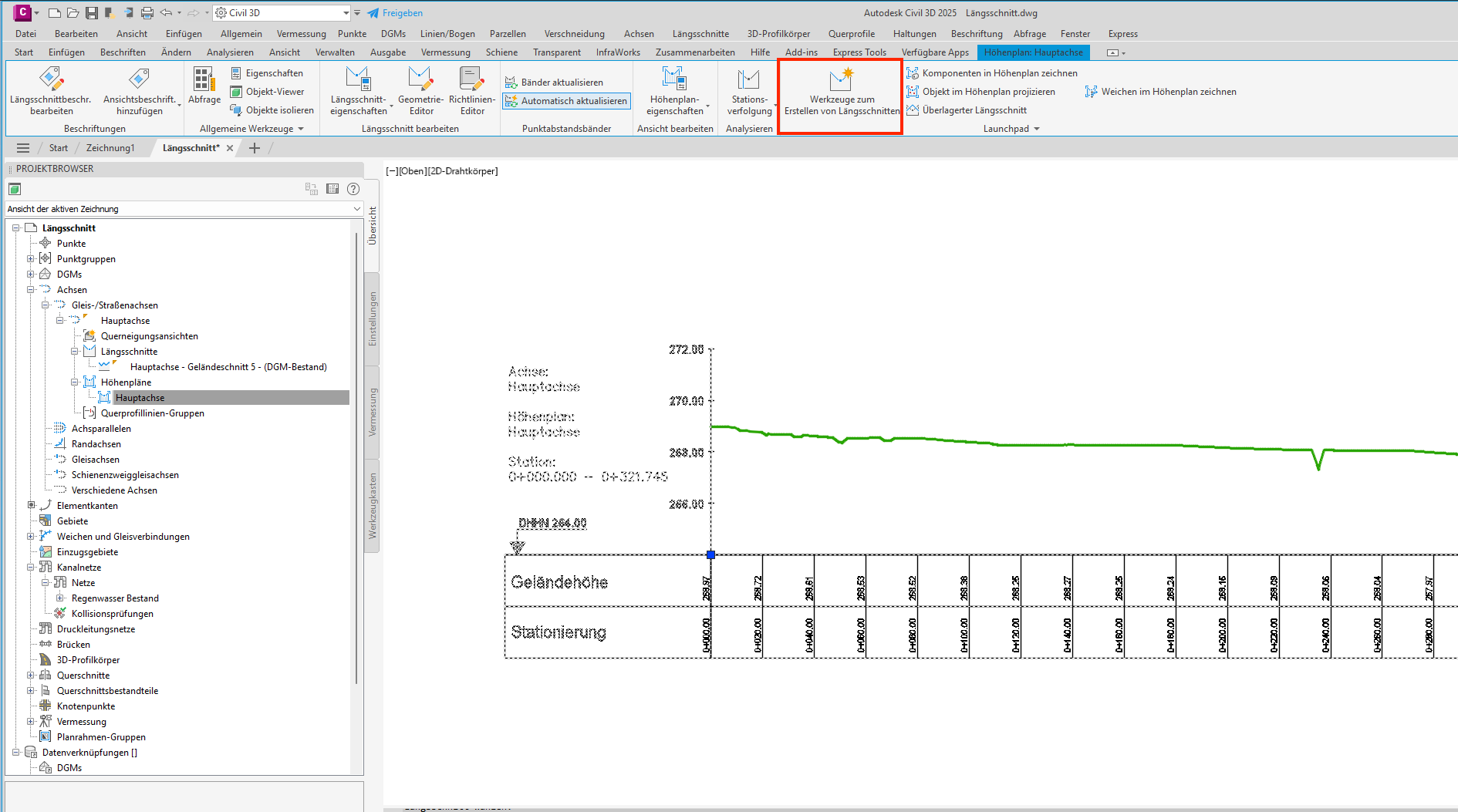

Entwurfslängsschnitt erstellen: Registerkarte Höhenplan → Gruppe Launchpad → Werkzeuge zum Erstellen von Längsschnitten (Befehl CreateProfileLayout). Der Dialog Tangenten und Gradiente erstellen öffnet sich.

Screenshot anzeigen

Name, Stil und Beschriftung der künftigen Gradiente werden hier festgelegt.

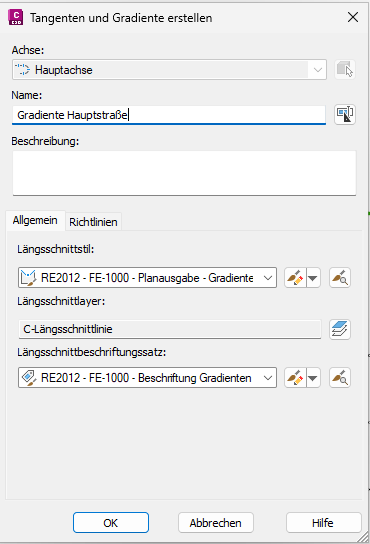

Namen und Stil setzen: Vergib einen sprechenden Namen wie Gradiente Hauptachse und wähle den Längsschnitt-Stil für die Entwurfslinie. Üblich ist eine kräftige, dominante Linie, damit die Gradiente sich vom Geländeschnitt absetzt. Der Beschriftungssatz steuert, welche Werte (Stationen, Höhen, Neigungen) später automatisch an die Gradiente geschrieben werden.

Screenshot anzeigen

Die Benennung wandert in alle Bänder und in den Höhenplankopf.

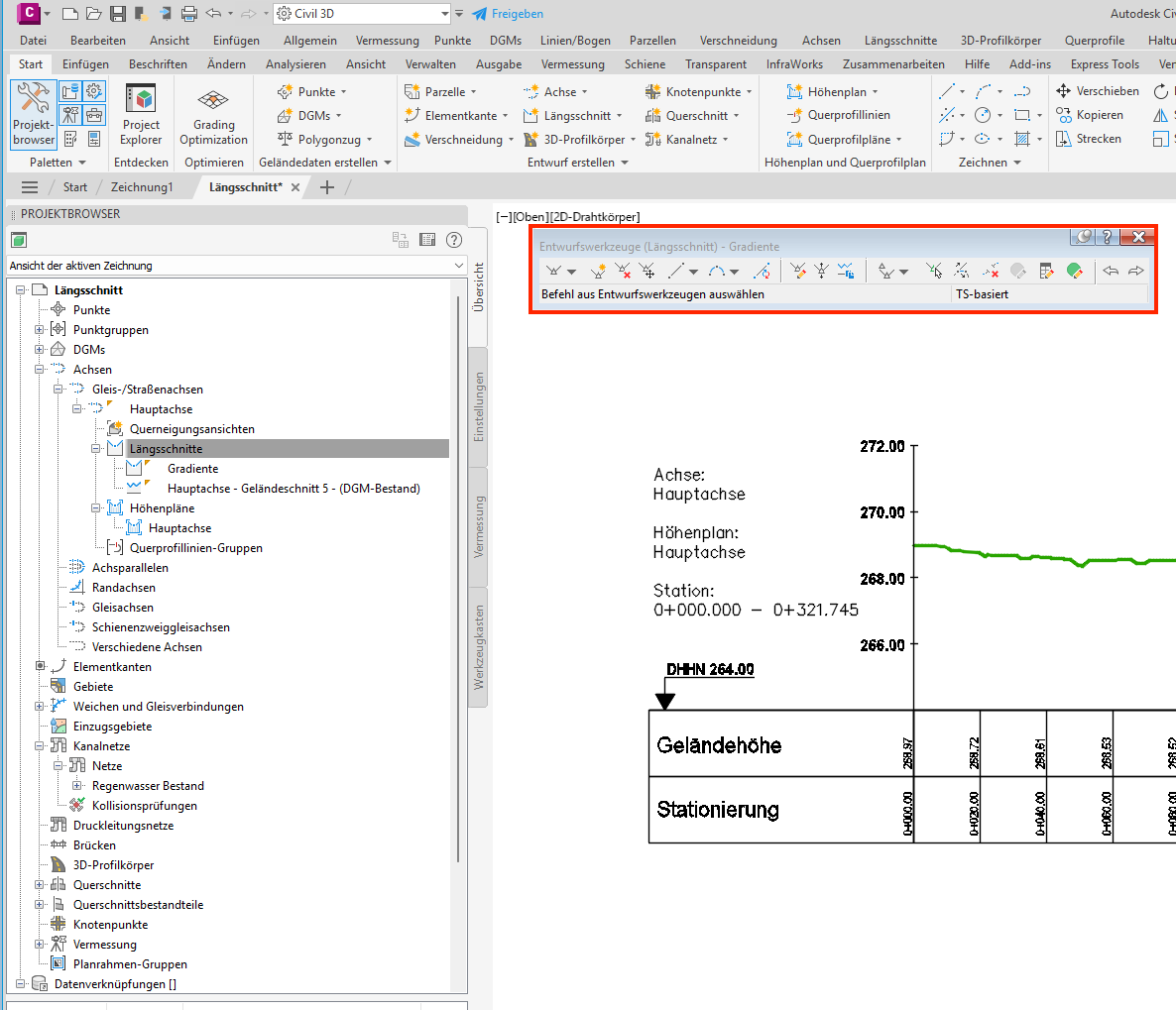

Dialog bestätigen: Mit OK öffnet sich die Werkzeugleiste Entwurfswerkzeuge für Längsschnitte. Ab jetzt arbeitest du in dieser Leiste, solange du die Gradiente zeichnest.

Screenshot anzeigen

Die Werkzeugleiste ist dein zentrales Bedienfeld für die gesamte Gradienten-Geometrie.

Tangenten Tangenten zeichnen

Die schnellste Methode für eine erste Gradiente sind Tangenten mit Ausrundung. Die meisten Gradienten beginnen so: du klickst die Knickpunkte nacheinander in den Höhenplan, Civil 3D setzt entweder nur die Tangente oder fügt gleich eine Ausrundung mit voreingestelltem Parameter ein. Das ist der lockere erste Wurf, der danach mit Element-Dropdowns oder dem Editor präzisiert wird.

Variante	Eingaben	Beschreibung
Tangenten zeichnen	Klickpunkte im Höhenplan	Reine Polylinien-artige Gradiente, Knickpunkte ohne Ausrundung
Tangenten zeichnen mit Bogen	Klickpunkte, voreingestellter Bogenparameter	An jedem Knick wird automatisch eine Ausrundung (Parabel oder Kreis) eingefügt

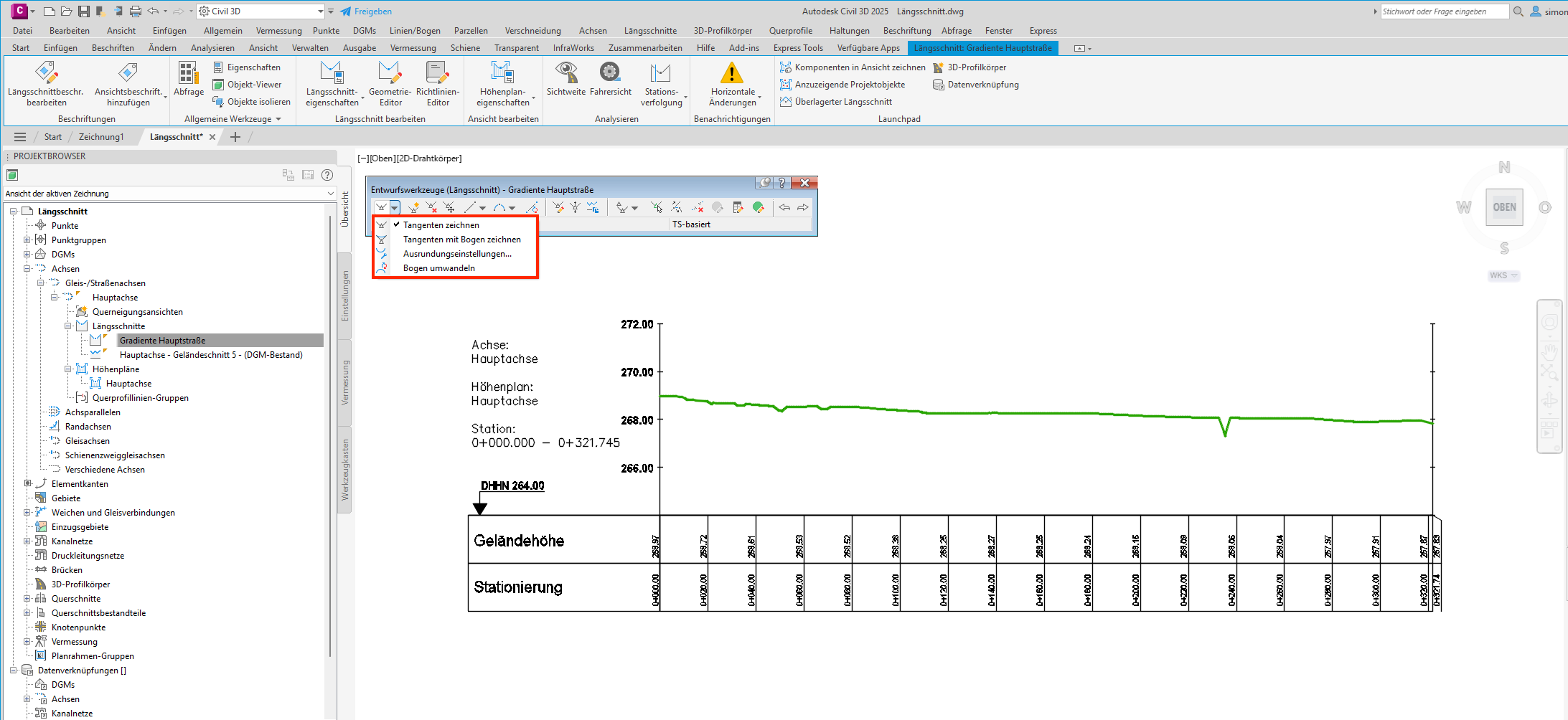

Werkzeug starten: Wähle das gewünschte Dropdown. Mit Bogen, wenn du einen Standard-Ausrundungswert hast und die Übergänge sofort weich haben willst. Ohne Bogen, wenn du die Ausrundungen einzeln und präzise später setzen willst.

Screenshot anzeigen

Beide Varianten starten den gleichen Klick-Modus, fügen aber unterschiedlich viel Geometrie ein.
Ausgangspunkt setzen: Klicke an die Startstation in den Höhenplan. Snap-Optionen wie Endpunkt oder Näherung helfen, den Punkt auf der Geländelinie oder auf einer bestehenden Station zu fixieren.
Weitere Knickpunkte: Klicke die nächsten Punkte in sinnvoller Reihenfolge. Civil 3D zeichnet zwischen den Punkten die Tangentenlinien und, falls aktiv, die Ausrundung dazu. Die Knickpunkte heißen formal Tangentenschnittpunkte (TS-Punkte).

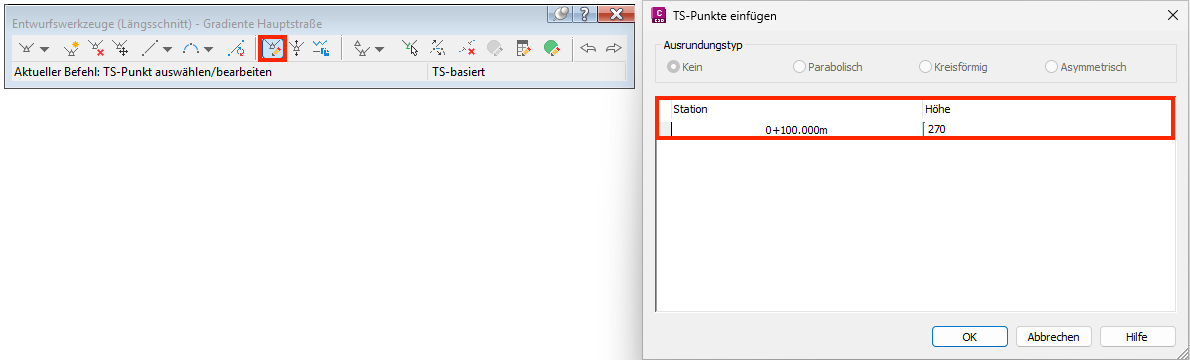

TS-Punkt mit Tastatur setzen: Präziser als klicken: Sobald Civil 3D einen Punkt erwartet, starte den transparenten Profilbefehl Station/Höhe (in vielen Installationen 'pse) und tippe Station und Höhe per Tastatur ein. Enter bestätigt Werte oder beendet am Schluss das Werkzeug; es ist nicht der eigentliche Umschalter in den Station/Höhe-Modus. Das ist der Standardweg, sobald Sollhöhen exakt an bestimmten Stationen sitzen müssen, etwa am Anschluss einer Brücke.

Screenshot anzeigen

Befehlszeilen-Eingabe ist der schnellste Weg zu exakten TS-Punkten.

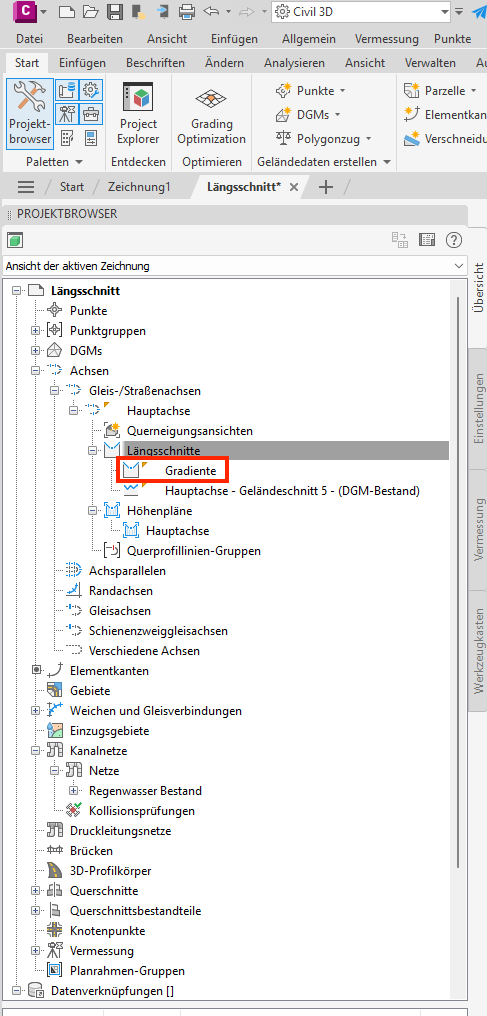

Werkzeug beenden: Mit Enter am Ende schließt du das Werkzeug ab. Die Gradiente ist gesetzt und taucht in der Längsschnittliste des Projektbrowsers auf.

Screenshot anzeigen

Die Gradiente erscheint als zusätzliche Linie im Höhenplan und wird automatisch in der Längsschnittliste geführt.

Video: Tangenten zeichnen, ohne und mit Bogen.

Kapitel im Video 2

Hilfsgeometrie als Schablone: Wer eine Gradiente exakt durch gewollte Sollpunkte führen will, zeichnet sich vorher mit einer AutoCAD-Linie eine Hilfsgradiente in den Höhenplan und snappt sich beim Tangenten-Werkzeug an die Hilfsgeometrie. Die Hilfslinie wird hinterher gelöscht. Das ist sauberer als später Stützpunkt für Stützpunkt nachzuziehen.

Stützpunkte Stützpunkte setzen und bearbeiten

Stützpunkte sind die einzelnen TS-Punkte einer Gradiente. Nach dem ersten Tangentenwurf ändert sich an einer Trasse fast immer noch etwas: ein Anschluss verschiebt sich, eine Höhe wird vom Bauherrn knapper gefordert, eine Bestandseinmündung kommt hinzu. Für diese Anpassungen gibt es drei Werkzeuge in der Stützpunkt-Gruppe der Leiste.

Welches greift wann? Stützpunkte einfügen ist die richtige Wahl, wenn ein zusätzlicher Knick zwischen zwei bestehende Tangenten muss, etwa um einen lokalen Sollhöhenpunkt aufzunehmen. Stützpunkte bearbeiten verschiebt einen vorhandenen TS-Punkt entlang Station und Höhe, ohne die Topologie zu ändern. Längsschnitt kopieren ist das Werkzeug, wenn die Gradiente einer zweiten Linie als Vorlage dient, beispielsweise einer parallel geführten Achse oder einer geringen Höhenversatz-Variante zum Vergleichen.

Werkzeug	Eingaben	Beschreibung
Stützpunkte einfügen	TS-Punkt klicken	Neuen TS-Punkt auf der bestehenden Gradiente hinzufügen
Stützpunkte löschen	TS-Punkt anklicken	Der TS-Punkt wird entfernt und die Gradiente neu gerechnet
Stützpunkt verschieben	TS-Punkt anklicken	TS-Punkt durch klicken der neuen Lage verschieben
Stützpunkte einfügen Tabellenformat	Station und Höhe eingeben	Neuen TS-Punkt in der Tabelle eingeben
Stützpunkte heben/senken	Höhenänderung eingeben	Es kann die komplette Gradiente gehoben/gesenkt werden oder nur ein bestimmter Bereich
Längsschnitt kopieren	Eingaben in Dialogfeld	Einzelnen Bereich nur kopieren oder kompletten Längsschnitt

Video: Stützpunkte setzen, bearbeiten und die ganze Gradiente kopieren.

Kapitel im Video 3

Wer einen Stützpunkt verschiebt, verändert automatisch die Tangenten links und rechts davon. Sind an diesen Tangenten Koppelelemente angehängt, laufen sie mit. Sind dort Festelemente, bleibt deren Geometrie stehen und die Verbindung ist plötzlich nicht mehr tangential. Das ist der häufigste Auslöser für Knicke an Anschlussstellen.

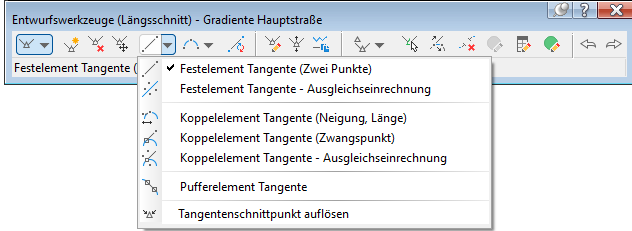

Element 1 Elementtypen – Gerade

Die Tangenten- und Stützpunkt-Werkzeuge reichen für die meisten Gradienten. Sobald Werte aber präzise statt klickbar sein sollen, kommen die Element-Dropdowns ins Spiel. Sie nehmen statt Klickpunkten parametrische Eingaben entgegen: konkrete Stationen, Höhen, Neigungen, Halbmesser, Längen. Das Dropdown Element 1 liefert alle Geraden-Varianten für die Gradiente.

Geraden in der vertikalen Ebene heißen Tangente. Sie haben eine definierte Neigung und sind das tragende Element zwischen den Ausrundungen. Der Aufbau des Dropdowns ist identisch zum Achsen-Editor: oben Festelemente, in der Mitte Koppelelemente, unten Pufferelemente. Insgesamt sieben Varianten.

Festelement Tangente 2 Varianten

Variante	Eingaben	Beschreibung
Zwei Punkte	Anfangs- und Endpunkt (Station/Höhe)	Klassische Tangente zwischen zwei festen TS-Punkten
Ausgleichseinrechnung	Punktreihe (Stütz- oder Vermessungspunkte)	Best-Fit-Tangente durch mehrere Messpunkte, etwa bei der Anpassung an Bestand

Koppelelement Tangente 3 Varianten

Variante	Eingaben	Beschreibung
Neigung und Länge	Anschlusselement, Neigung, Länge	Tangente koppelt tangential an eine Ausrundung an, Neigung und Länge sind vorgegeben
Zwangspunkt	Anschlusselement, Zielpunkt (Station/Höhe)	Tangente koppelt an den Vorgänger, Endpunkt ist fest
Ausgleichseinrechnung	Anschlusselement, Punktreihe	Best-Fit-Tangente, koppelt tangential an den Vorgänger

Pufferelement Tangente 2 Varianten

Variante	Eingaben	Beschreibung
Tangente zwischen zwei Ausrundungen	Zwei Anschlusselemente	Tangente füllt die Lücke zwischen zwei bestehenden Ausrundungen
Tangentenschnittpunkt auflösen	Ausgewählter TS-Punkt	Fügt an einem harten Knickpunkt eine Ausrundung ein (Parabel oder Kreis). Die beiden angrenzenden Tangenten bleiben bestehen, zwischen ihnen entsteht das Pufferelement.

„Ausgleichseinrechnung“ = Best-Fit: In der Civil-3D-Dokumentation heißt dieses Werkzeug Best-Fit-Längsschnitt. Die deutsche Oberfläche verwendet „Ausgleichseinrechnung“, gemeint ist eine Ausgleichsrechnung durch eine Punktmenge. Typischer Anwendungsfall: Anpassung an eine Bestandsvermessung oder an eine digitalisierte Altgradiente, deren Punkte als Punktreihe vorliegen.

Video: Alle sieben Geraden-Varianten in Aktion.

Kapitel im Video 7

Festelement Tangente
Koppelelement Tangente
Pufferelement Tangente

Fixe TS-Punkte und „TS auflösen“: An einer Trasse gibt es planerische Haltepunkte, die nicht verhandelbar sind. Ein Brückenanschluss mit festgeschriebener Höhe, ein Bestandsanfang an der Achsspitze, eine Querung mit vorgegebenem Unter- oder Überführungsmaß. Solche Haltepunkte setzt du als Festelement Tangente (Zwei Punkte) oder als Zwangspunkt eines Koppelelements. Die Zwischenstücke bleiben Koppel- oder Pufferelemente, damit die Gradiente bei Nachbesserungen automatisch nachrechnet und die fixen Stationen trotzdem hält. Wenn an einem solchen Haltepunkt ein harter Knick entsteht, hilft das Pufferelement Tangentenschnittpunkt auflösen: Klick auf den Knickpunkt, Civil 3D fügt zwischen den beiden Tangenten eine Ausrundung ein und berechnet deren Parameter aus den Nachbarelementen. Typ (Parabel oder Kreis) und Standardwerte stehen vorher in den Werkzeug-Einstellungen.

Mische Elementtypen bewusst, nicht wahllos. Ein Festelement mitten in einer Kette aus Koppelelementen unterbricht die tangentiale Verknüpfung, weil der Fest-Anker seine Richtung nicht anpasst. Setze Festelemente dort, wo eine Station oder Höhe fixiert ist. Zwischenstücke gehören als Koppel- oder Pufferelement, damit Nachbesserungen nicht die ganze Gradiente zerreißen.

Element 2 Elementtypen – Bogen und Ausrundung

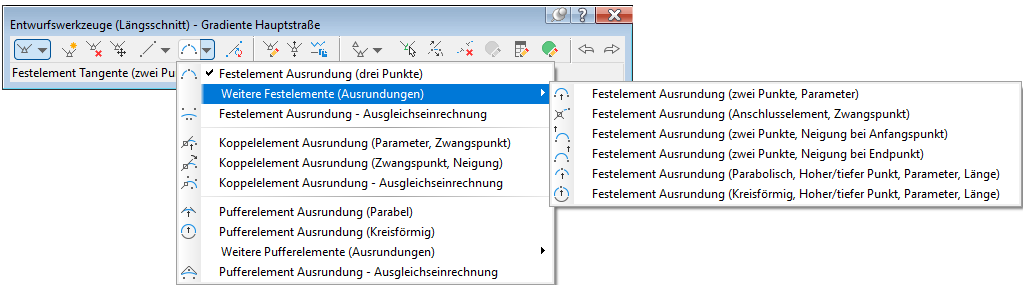

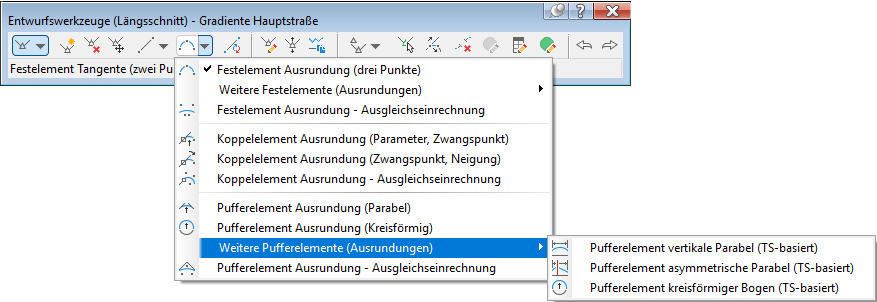

Das Dropdown Element 2 enthält die vertikalen Bogenvarianten. In der Praxis sind das fast immer Ausrundungen. Eine Ausrundung verbindet zwei Tangenten tangential und ist entweder eine Kuppe (Übergang von Steigung zu geringerer Steigung oder Gefälle, also eine konvexe Krümmung) oder eine Wanne (Übergang von Gefälle in geringeres Gefälle oder Steigung, also eine konkave Krümmung). Anschaulich: an der Kuppe spürst du beim Drüberfahren das „Heben“, in der Wanne das „Drücken“.

Civil 3D bietet 17 Varianten, aufgeteilt wie gewohnt in Fest, Koppel und Puffer. Die Vielfalt liegt nicht an der Geometrie selbst, sondern an den verschiedenen Eingabelogiken: mal über Punkte, mal über Parameter, mal über Neigungen, mal über Punktwolken. In der Straßen- und Bahnplanung ist die quadratische Parabel der übliche Standard, weil sie eine konstante Änderungsrate der Neigung liefert. Kreisbogen-Ausrundungen kann Civil 3D ebenfalls erzeugen; nutze sie nur, wenn dein Projektstandard oder Auftraggeber das ausdrücklich vorsieht. Im Zweifel: Parabel.

Festelement Ausrundung 8 Varianten

Variante	Eingaben	Beschreibung
Drei Punkte	Anfang, Durchgang, Ende (Station/Höhe)	Ausrundung durch drei beliebige TS-Punkte
Zwei Punkte, Parameter	Anfang, Ende, Parabelparameter oder Halbmesser	Ausrundung zwischen zwei festen Stationen mit vorgegebener Stärke
Anschlusselement, Zwangspunkt	Anschlusselement, Durchgangspunkt	Ausrundung tangential an einer bestehenden Tangente
Zwei Punkte, Neigung am Anfang	Anfang, Ende, Eingangsneigung	Ausrundung beginnt mit einer bestimmten Neigung, Endpunkt ist fest
Zwei Punkte, Neigung am Ende	Anfang, Ende, Ausgangsneigung	Ausrundung endet mit einer bestimmten Neigung, Anfangspunkt ist fest
Parabolisch, hoher oder tiefer Punkt, Parameter, Länge	Scheitelpunkt, Parameter, Länge	Parabel um einen vorgegebenen Hoch- oder Tiefpunkt
Kreisförmig, hoher oder tiefer Punkt, Parameter, Länge	Scheitelpunkt, Halbmesser, Länge	Kreisbogen um einen vorgegebenen Hoch- oder Tiefpunkt
Ausgleichseinrechnung	Punktreihe	Best-Fit-Ausrundung durch eine Punktwolke, etwa bei Nachrechnung einer Bestandstrasse

Koppelelement Ausrundung 3 Varianten

Variante	Eingaben	Beschreibung
Parameter, Zwangspunkt	Anschlusselement, Parameter, Zielpunkt	Ausrundung tangential vom Vorgänger mit festem Parameter zu einem Punkt
Zwangspunkt, Neigung	Anschlusselement, Zielpunkt, Endneigung	Ausrundung tangential vom Vorgänger zu einem Punkt mit definierter Ausgangsneigung
Ausgleichseinrechnung	Anschlusselement, Punktreihe	Best-Fit-Ausrundung, koppelt tangential an den Vorgänger

Pufferelement Ausrundung 6 Varianten

Variante	Eingaben	Beschreibung
Parabel	Zwei Anschluss-Tangenten, Parabelparameter	Parabel-Ausrundung füllt die Lücke zwischen zwei Tangenten
Kreisförmig	Zwei Anschluss-Tangenten, Halbmesser	Kreisförmige Ausrundung zwischen zwei Tangenten
Vertikale Parabel, TS-basiert	TS-Punkt, Parabelparameter, Länge	Symmetrische Parabel um einen vorhandenen TS-Punkt herum
Asymmetrische Parabel, TS-basiert	TS-Punkt, zwei Längen, Parameter	Asymmetrische Parabel mit unterschiedlichen Längen vor und nach dem Scheitel
Kreisförmiger Bogen, TS-basiert	TS-Punkt, Halbmesser, Länge	Kreisförmige Ausrundung zentriert um einen TS-Punkt
Ausgleichseinrechnung	Zwei Tangenten, Punktreihe	Best-Fit-Ausrundung zwischen zwei bestehenden Tangenten

Video: Alle 17 Ausrundungs-Varianten in Aktion.

Kapitel im Video 17

Festelement Ausrundung
Koppelelement Ausrundung
Pufferelement Ausrundung

K-Wert oder Halbmesser? Civil 3D bietet Ausrundungen je nach Werkzeug über den K-Wert (K = L / A, also Länge pro Prozent Neigungsdifferenz) oder über den Halbmesser an. Im deutschen Entwurf rechnet man häufig mit Hk (Kuppe) und Hw (Wanne) in Metern. Für kleine Neigungen gilt als gute Näherung: H ≈ K · 100.

Typische Gradienten-Fehler: zu kurze Tangenten zwischen zwei Ausrundungen (Bögen überlappen), Kuppe und Wanne verwechselt (falscher Halbmesser), Mindestwerte aus Projektstandard oder Regelwerk unterschritten, Tangentenüberschneidung nach dem Verschieben eines Stützpunkts. Der Ausrundungsrechner am Tutorial-Ende hilft, Parameter vor der Konstruktion zu prüfen.

Umwandeln Linie oder Spline in eine Gradiente umwandeln

Manchmal ist der Entwurf schon da, aber nur als AutoCAD-Linie oder Spline im Höhenplan. Civil 3D kann solche Objekte direkt in Längsschnitt-Elemente konvertieren; Station und Höhe werden aus der Lage des Objekts im Höhenplan gelesen. Der Workflow lohnt sich, wenn die Vorlage geometrisch belastbar ist, etwa eine sauber digitalisierte Bestandsgradiente. Wer dagegen nur eine grobe Skizze hat, fährt mit dem Tangenten-Werkzeug schneller, weil die Gradiente dann von Anfang an aus parametrischen Elementen besteht.

Höhenplan-Überhöhung prüfen: Für eine saubere Umwandlung empfiehlt Autodesk einen Höhenplan mit vertikaler Überhöhung 1:1. Arbeite dafür am besten in einem temporären Kontroll-Höhenplan oder stelle den Stil kurz um und danach wieder zurück.
Werkzeug starten: Markiere die vorhandene Gradiente, öffne die Entwurfswerkzeuge bzw. den Geometrie-Editor und wähle AutoCAD-Linie und -Spline konvertieren
Objekt wählen: Klicke die Linie oder den Spline im Höhenplan an.
Bestehendes Objekt aufräumen: Nach der Umwandlung liegt das Original zusätzlich in der Zeichnung. Es hat keine Funktion mehr und gehört gelöscht oder auf einen Hilfslayer verschoben. Wenn Original und neues Längsschnitt-Element übereinanderliegen, hilft beim Auswählen oft Shift + Leertaste.

Abtastgenauigkeit bei Splines mit Augenmaß wählen. Ein Wert von 0,5 m legt an einem 500 m langen Spline über 1.000 TS-Punkte an; die Gradiente wird damit praktisch unbearbeitbar. Für Vorentwürfe sind größere Stützabstände oft besser als scheinbare Millimeterpräzision. Notfalls erst grob konvertieren und anschließend mit dem Längsschnitt-Editor überflüssige Stützpunkte ausdünnen.

Video: AutoCAD-Linie und Spline in eine Gradiente umwandeln.

Kapitel im Video 1

Editoren Die drei Editoren

Steht die Gradiente, geht die Arbeit erst richtig los: prüfen, abstimmen, anpassen. Civil 3D bietet drei Editoren, die dieselbe Geometrie aus drei Blickwinkeln zeigen. Alle drei erreichst du über die Registerkarte Längsschnitt, sobald die Gradiente ausgewählt ist. Welcher der drei am sinnvollsten ist, hängt von der Aufgabe ab.

Editor	Stärke	Typische Aufgabe
Entwurfswerkzeuge	Universal-Editor mit allen Werkzeugen, die du beim Zeichnen genutzt hast	Neue Elemente einfügen, Geometrie umbauen, Variante anlegen
Längsschnitt-Editor	Tabellarische Ansicht aller Elemente mit Station, Höhe, Neigung, Parameter	Mehrere Werte gleichzeitig prüfen oder ändern, Werte aus Excel-Tabelle übertragen
Teilobjekt-Editor	Grafische Griffe direkt am Element in der Zeichnung	Feinschliff am einzelnen Scheitelpunkt, Parameter mit dem Mauszeiger nachjustieren

Die drei Editoren konkurrieren nicht, sie ergänzen sich. Ein typischer Ablauf öffnet zuerst die Entwurfswerkzeuge für strukturelle Änderungen, wechselt für Wertekontrollen und Massenbearbeitung in den Längsschnitt-Editor, und nutzt den Teilobjekt-Editor für die letzte feine Korrektur am einzelnen Element.

Spalten im Längsschnitt-Editor: Der tabellarische Editor zeigt pro Element mehrere Spalten. Die wichtigsten sind TS-Station, TS-Höhe, Eingangsneigung und Ausgangsneigung (Tangentenneigungen vor und nach dem Knick), dazu je nach Elementtyp K-Wert, Ausrundungslänge, Halbmesser oder ein anderer Parameter. Spalten lassen sich per Rechtsklick auf den Kopf ein- und ausblenden, die Reihenfolge per Drag-and-drop. Büro-Standards für die Spaltenbelegung lassen sich so einmal aufsetzen und projektübergreifend wiederverwenden.

Ein Element direkt aus der Tabelle zu löschen, kann Kopplungen der nachfolgenden Koppel- und Freielemente ungültig machen. Die Elemente bleiben oft bestehen, verlieren aber ihren sauberen Bezug und werden in der Zeichnung markiert oder melden Richtlinien-/Geometrieprobleme. Sauberer Weg: erst die direkten Nachfolger auf Festelemente umstellen oder neu ankoppeln, dann das alte Element entfernen.

Video: Überblick über die drei Editoren.

Kapitel im Video 1

Eigenschaften Längsschnitt-Eigenschaften

Eigenschaften sind nicht Geometrie. Während die Editoren am Verlauf der Gradiente arbeiten, regelt das Eigenschaften-Fenster alles drumherum: Name, Stil, Datenquelle, Richtlinienprüfung, Verankerung an der Achse. Jede Gradiente hat ein eigenes Eigenschaften-Fenster, unabhängig vom Höhenplan. Der Dialog hat vier Tabs: Informationen (Name, Beschreibung, Objektstil), Längsschnittdaten (Datenquelle, Stationsbereich, Höhenextrema), Richtlinien (Richtlinienkonformität und Vorgabekriterien) und Längsschnittsperrung (Verankerung an Achs-Hauptpunkten).

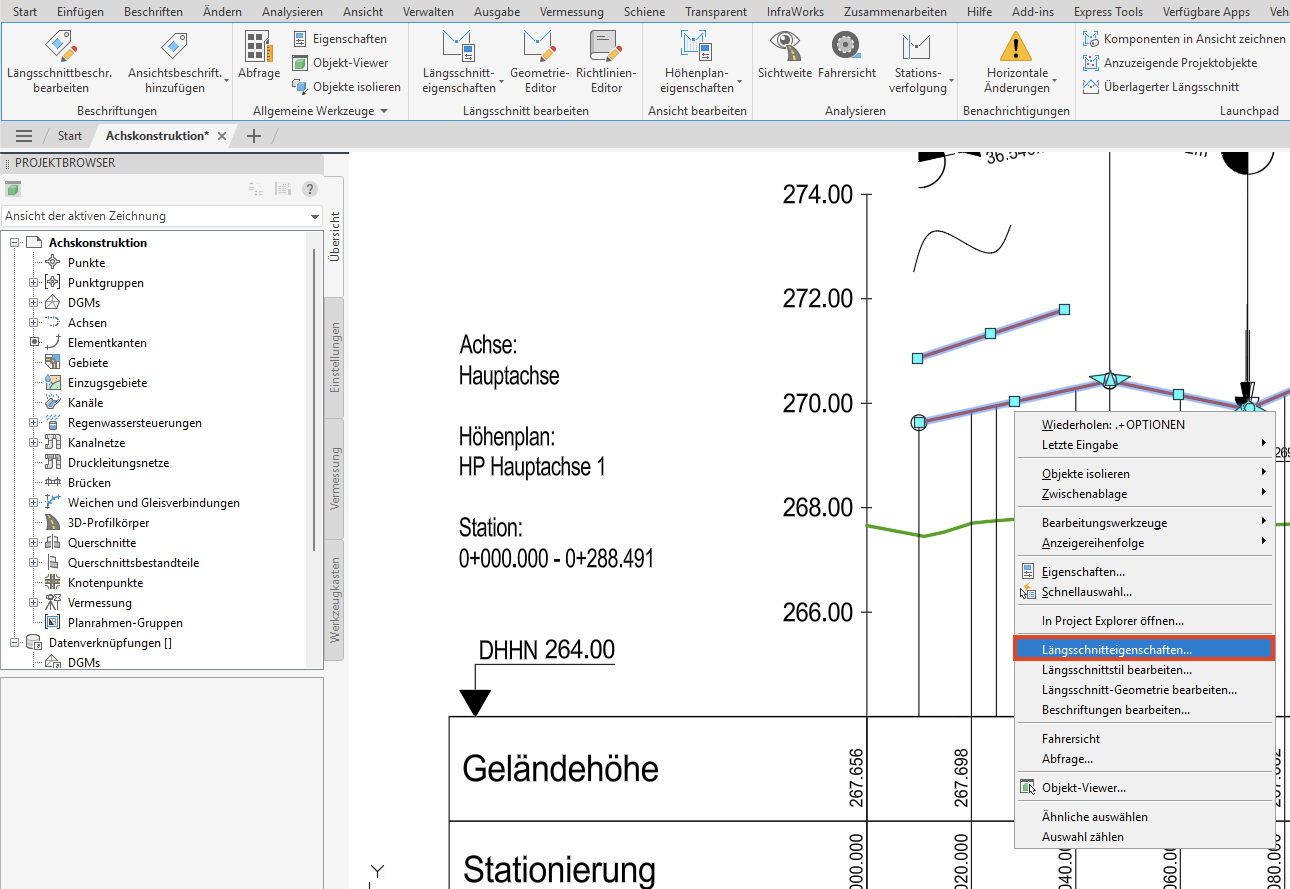

Dialog öffnen: Gradiente selektieren → Rechtsklick → Längsschnitt-Eigenschaften. Der Dialog öffnet sich auf dem Tab Informationen.

Screenshot anzeigen

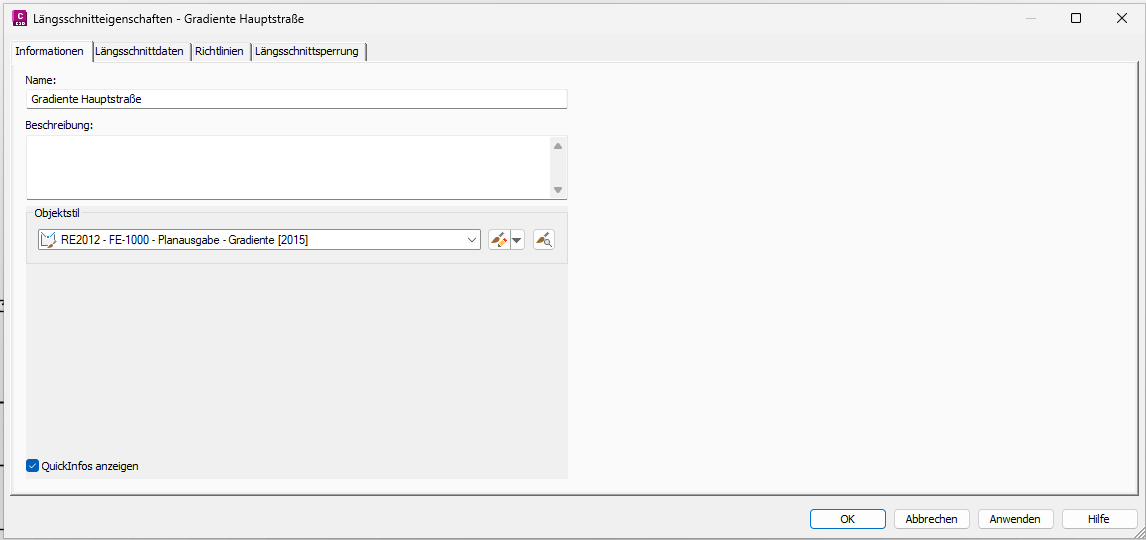

Tab Informationen: Name und Beschreibung lassen sich jederzeit ändern. Der Name wandert in alle Beschriftungen.
Informationen: Im Tab Informationen tauschst du über das Dropdown Objektstil den Längsschnitt-Stil aus, ohne die Geometrie anzufassen.

Screenshot anzeigen

Tab Informationen: Hier siehst du den Namen und verwendeten Stil

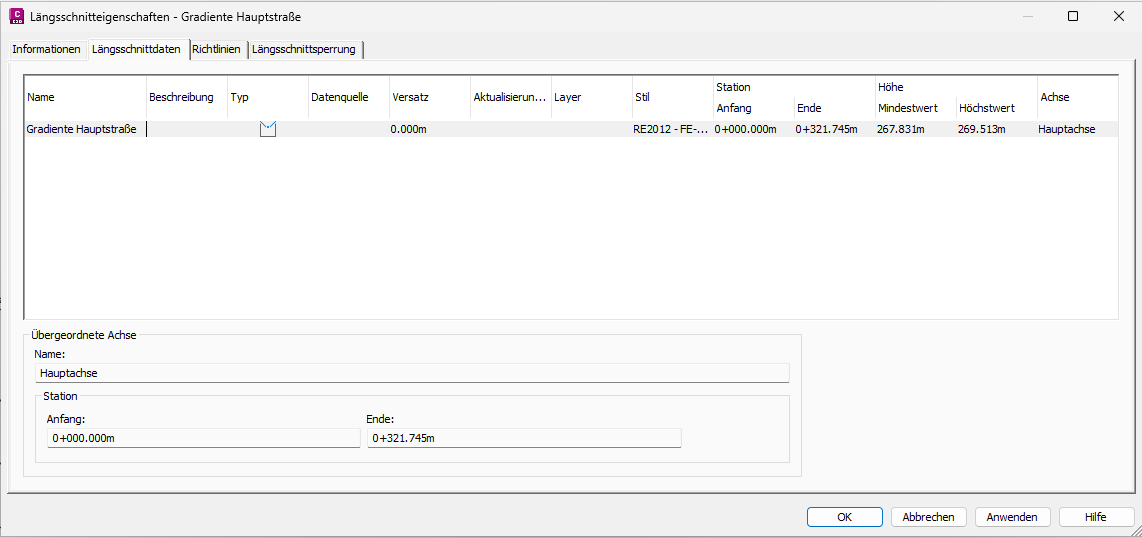

Längsschnittdaten: Der Tab Längsschnittdaten zeigt als Tabelle die Datenquelle, den Stationsbereich und die Mindest- und Höchstwerte der Höhe.

Screenshot anzeigen

Tab Längsschnittdaten: Hier siehst du auf einen Blick, aus welcher Quelle der Längsschnitt entstanden ist und welche Stations- und Höhenbereiche er abdeckt.

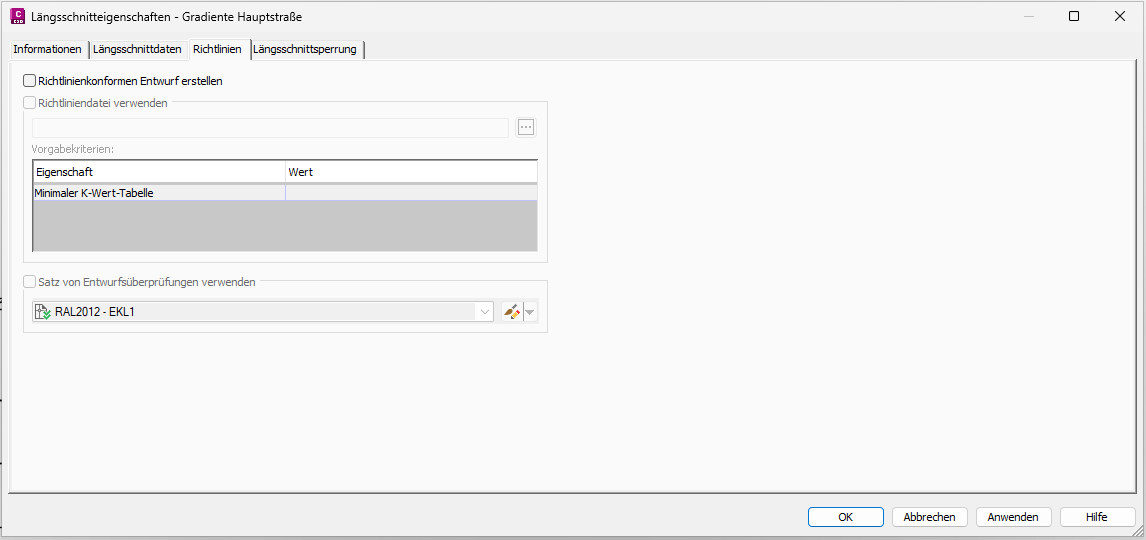

Richtlinien einsehen: Im Tab Richtlinien aktivierst du die Option Richtlinienkonformen Entwurf erstellen und verknüpfst eine Richtliniendatei. Civil 3D prüft dann die Gradiente gegen Vorgabekriterien wie Mindest-K-Werte, Mindestlängen oder zulässige Neigungen. Die Detailkonfiguration von Richtliniendateien ist ein Level-3-Thema.

Screenshot anzeigen

Tab Richtlinien: Ohne aktive Richtliniendatei bleiben die Felder leer. Mit aktivierter Prüfung markiert Civil 3D Unterschreitungen in der Ansicht Längsschnittelemente.

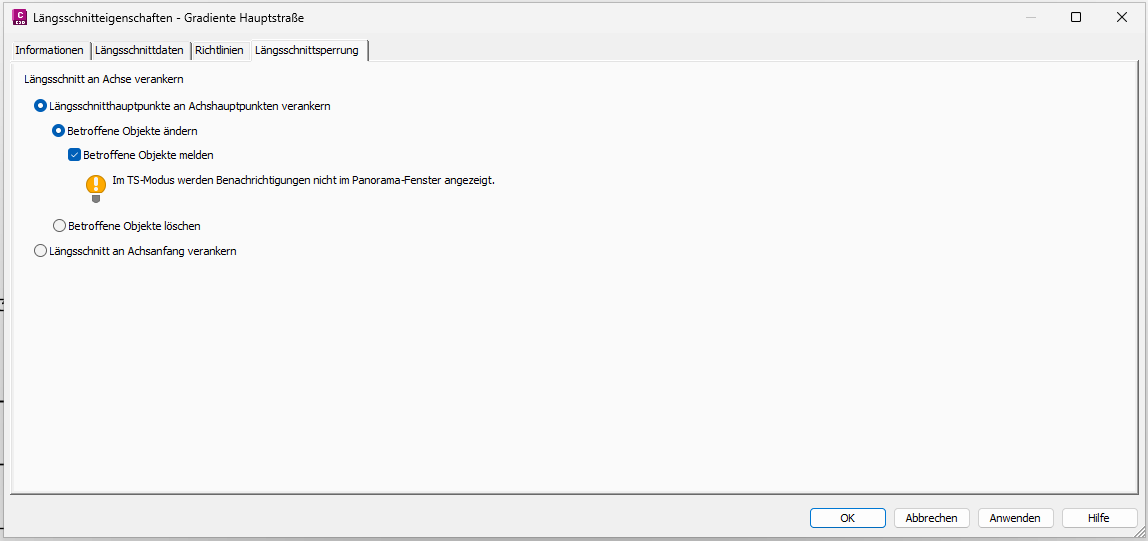

Längsschnittsperrung prüfen: Im Tab Längsschnittsperrung stellst du ein, wie die Gradiente an die Hauptpunkte der Achse gekoppelt ist. Üblich ist die Option Längsschnitthauptpunkte an Achshauptpunkten verankern. Konkret bedeutet das: wenn die Achse später verlängert oder die Stationierung verschoben wird, wandern die fixierten TS-Punkte mit, statt gegen die neue Stationsbasis zu verrutschen. Ohne Verankerung bleiben die TS-Punkte an ihren absoluten Stationen, was bei einer Stationsverschiebung den Entwurf gegen die Achse versetzt.

Screenshot anzeigen

Tab Längsschnittsperrung: Die Gradiente bleibt an den Achs-Hauptpunkten verankert, betroffene Objekte werden bei Achsänderungen gemeldet.

Bearbeitung Allgemeine Bearbeitungswerkzeuge

Drei kleine Werkzeuge ganz rechts in der Entwurfsleiste sind im Alltag oft im Einsatz. Sie ersetzen keinen Editor, aber sie sparen Zeit, wenn nur ein einzelnes Element gemeint ist und der ganze Editor zu viel Apparat wäre.

Werkzeug	Eingaben	Beschreibung
TS-Punkt auswählen und bearbeiten	Klick auf Knickpunkt, Station/Höhe	Einzelnen Tangentenschnittpunkt gezielt anwählen und Werte einsehen oder ändern
Verlängern	Ausgewähltes Element, Zielstation	Tangente oder Ausrundung bis zu einer neuen Station verlängern
Objekt löschen	Ausgewähltes Element	Einzelnes Element aus der Gradiente entfernen, Nachbarn werden neu verknüpft

Im Alltag bedeutet das: TS-Punkt ist die schnelle Werteprüfung, wenn jemand nach einer konkreten Höhe an einer konkreten Station fragt. Verlängern ist das Werkzeug, wenn die Gradiente einen Anschluss an einen Bestand bekommen muss, der ein paar Meter hinter dem Ursprungs-Endpunkt liegt. Objekt löschen räumt vor der Übergabe Reste aus der Konstruktion auf, etwa kurze Hilfs-Tangenten, die durch eine spätere Umstrukturierung überflüssig wurden.

Video: Die drei allgemeinen Bearbeitungswerkzeuge im Einsatz.

Kapitel im Video 3

Schraffur jetzt vervollständigen: Mit der gezeichneten Gradiente ist die Voraussetzung für Auftrag/Abtrag erfüllt. Öffne die Höhenplan-Eigenschaften (Rechtsklick auf den Rahmen) und wechsle auf das Register Schraffur. Für Abtrag ist das Gelände die obere und die Gradiente die untere Begrenzung; für Auftrag ist es umgekehrt. Steht der Stil des Geländeschnitts noch auf der Voreinstellung, dann lohnt der Wechsel auf eine dünne graue Linie über das Register Längsschnitt-Anzeigeoptionen, damit die Gradiente der Blickfang im Höhenplan bleibt. Beide Schritte sind in „Geländeschnitt & Höhenplan“ erklärt.

Du kennst jetzt alle 24 Element-Varianten, die Tangenten- und Stützpunkt-Werkzeuge, die drei Editoren und die Allgemein-Werkzeuge. Die Gradiente steht, die Schraffur ist aktiv. Für die Ausgabe fehlen noch Datenbänder, Bandsätze und Projektionen von Komponenten in den Höhenplan. Das ist Thema vom nächsten Tutorial „Bänder, Komponenten & Projektion“.
