Höhen bearbeiten: Stützpunkt, Höhenpunkt, Editor, Neigungen und Griff-Workflow

Eine Elementkante zu zeichnen ist schnell gelernt. Den Unterschied macht die Höhenbearbeitung. Hier entscheidet sich, ob die Bordsteinkante ein sauberes Längsgefälle hat oder ob das DGM hinterher Wellen schlägt. Civil 3D bietet dafür mehrere Werkzeuge. Sie überschneiden sich, haben aber klare Einsatzfälle.

Zuerst der Begriff, der in der Praxis häufig für Verwirrung sorgt: der Unterschied zwischen Stützpunkt und Höhenpunkt. Danach folgt eine sinnvolle Reihenfolge der Werkzeuge: Höhen-Editor für exakte Tabellenarbeit, Neigungen für geplante Gefälle, Schnellhöhenbearbeitung für einzelne Korrekturen und Höhen aus Oberfläche, wenn die Kante dem DGM folgen soll. Am Ende steht der Griff-Workflow ab Civil 3D 2026.1/2026.2 als schnelle Ergänzung im Zeichenbereich.

Schnelleinstieg

Such dir den Einstieg nach deiner Aufgabe:

Stützpunkt vs. Höhenpunkt Höhen-Editor Höhen aus DGM Neigung setzen Griff-Workflow 2026.1/2026.2

Arbeitsrahmen: Als Ausgangsbasis dient dieselbe Übungskante aus Tutorial 1. Ziel ist kein perfektes Straßenmodell, sondern ein prüfbarer Höhenverlauf: Anfangshöhe stimmt, Endhöhe stimmt, Gefälle ist plausibel und Gefällewechsel liegen als Höhenpunkte auf der Kante.

Schritt 1 Stützpunkt und Höhenpunkt: die wichtigste Unterscheidung

Eine Elementkante kennt zwei Arten von Punkten. Sie sehen im Editor ähnlich aus, haben aber einen grundverschiedenen Effekt:

Punkttyp	Wirkt auf Grundriss (XY)	Wirkt auf Höhe (Z)	Wofür
Stützpunkt (Geometriepunkt)	Ja, definiert den Linienverlauf	Ja, trägt ebenfalls eine Höhe	Ecken, Richtungswechsel, Anfang und Ende
Höhenpunkt	Nein, ändert den Grundriss nicht	Ja, knickt nur die Höhe	Gefällewechsel auf gerader Strecke, Hoch- und Tiefpunkte

Beispiel Bordsteinkante: Der Grundriss ist eine fast gerade Linie über 60 m, also nur zwei Stützpunkte. Trotzdem braucht die Kante einen Hochpunkt in der Mitte und definierte Gefällewechsel an den Einfahrten. Dafür setzt du Höhenpunkte. Sie verschieben den Grundriss nicht, sie steuern nur, wo das Längsgefälle kippt.

Faustregel: Ändert sich die Richtung im Lageplan, brauchst du einen Stützpunkt. Ändert sich nur das Gefälle, brauchst du einen Höhenpunkt. Wer für jeden Gefällewechsel einen Stützpunkt setzt, verbiegt unnötig den Grundriss.

Schritt 2 Höhen-Editor: das Panorama als Tabelle

Der Höhen-Editor ist das genaueste Werkzeug. Er öffnet ein Panorama, das jeden Punkt der Kante als Tabellenzeile zeigt. Hier arbeitest du mit exakten Zahlen, nicht mit der Maus.

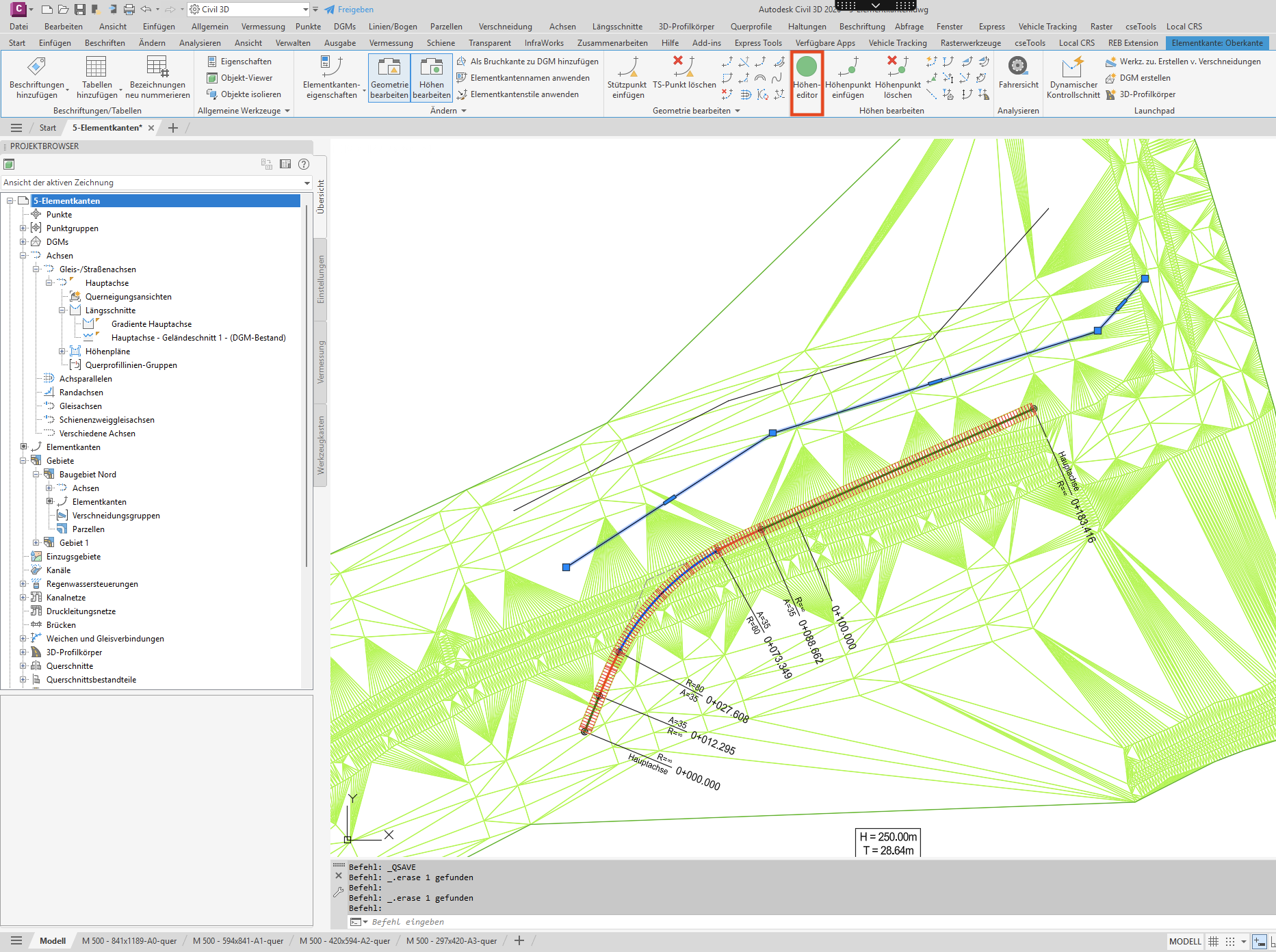

Editor öffnen: Elementkante selektieren. Über die Kontextregisterkarte Elementkante → Höhen bearbeiten. Das Panorama erscheint dort, wo die Panorama-Palette in deiner Oberfläche angedockt ist: häufig unten, manchmal seitlich oder frei schwebend.

Screenshot anzeigen

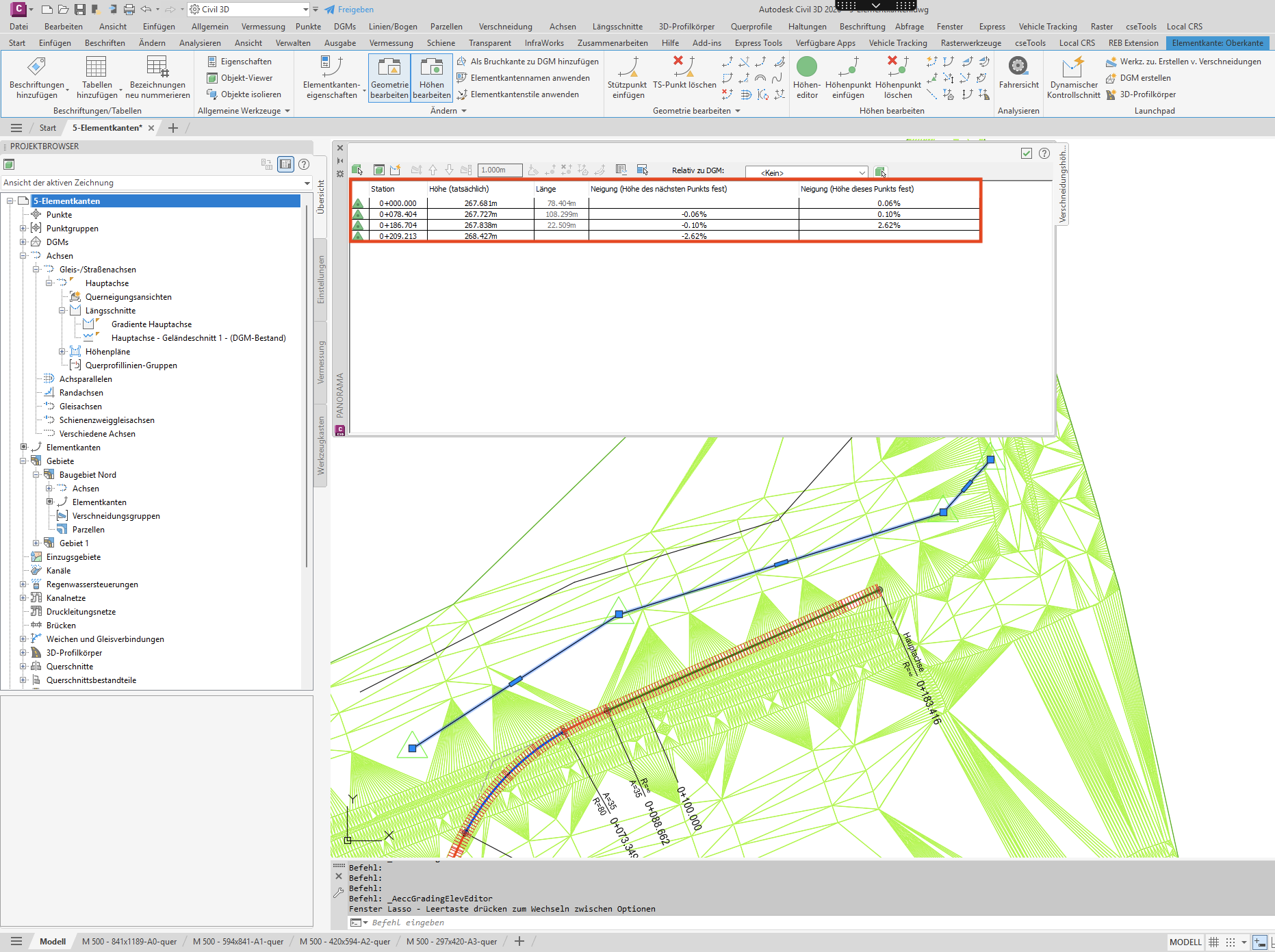

Spalten lesen: Jede Zeile ist ein Punkt. Die wichtigen Spalten sind Station (Lage entlang der Kante), Höhe, Neigung zurück (zum vorherigen Punkt), Neigung vor (zum nächsten Punkt) und der Punkttyp.

Screenshot anzeigen

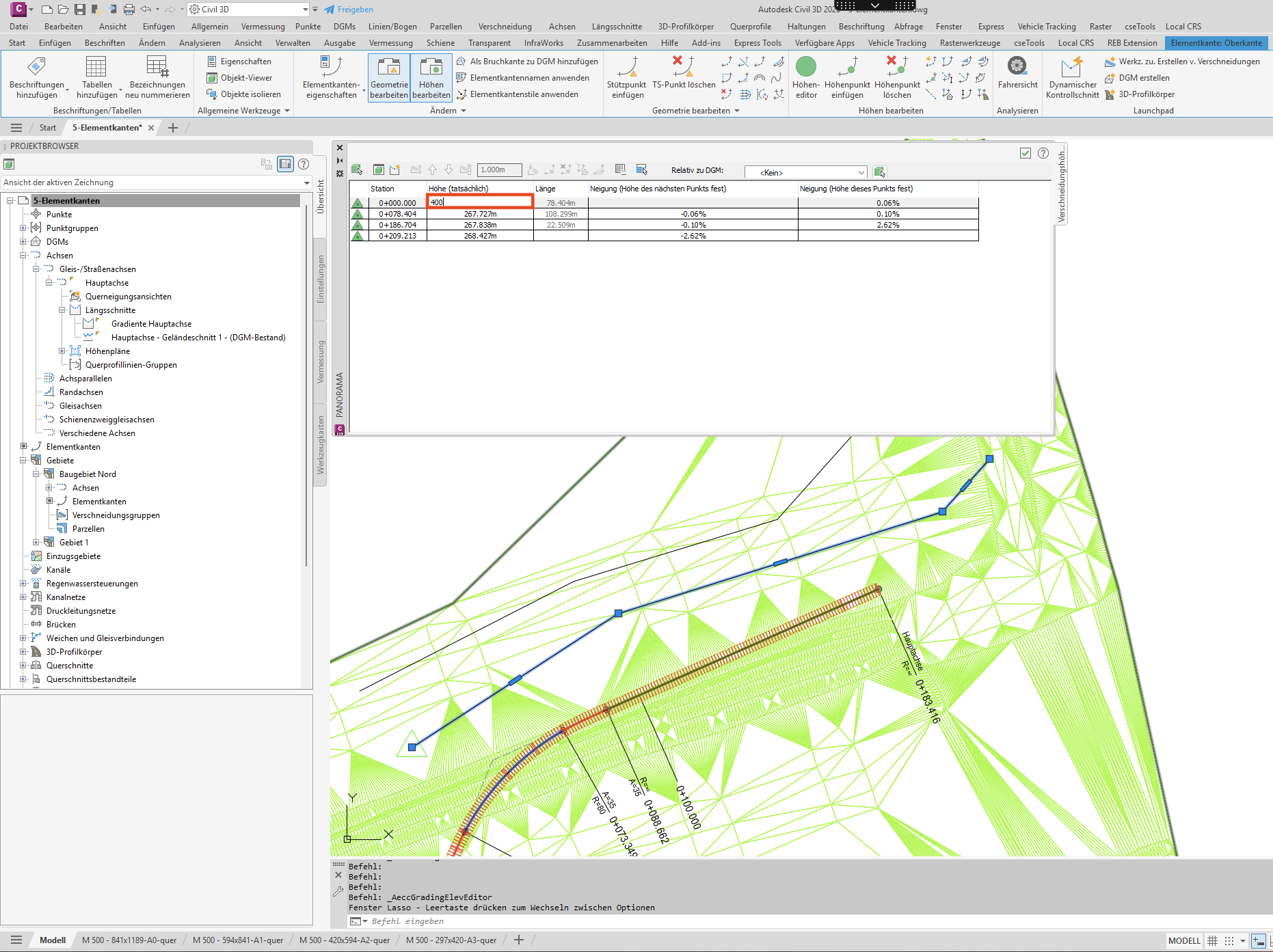

Höhe ändern: Doppelklick in die Zelle Höhe, neuen Wert eingeben, Eingabetaste. Die Kante aktualisiert sich sofort im Zeichenbereich.

Screenshot anzeigen

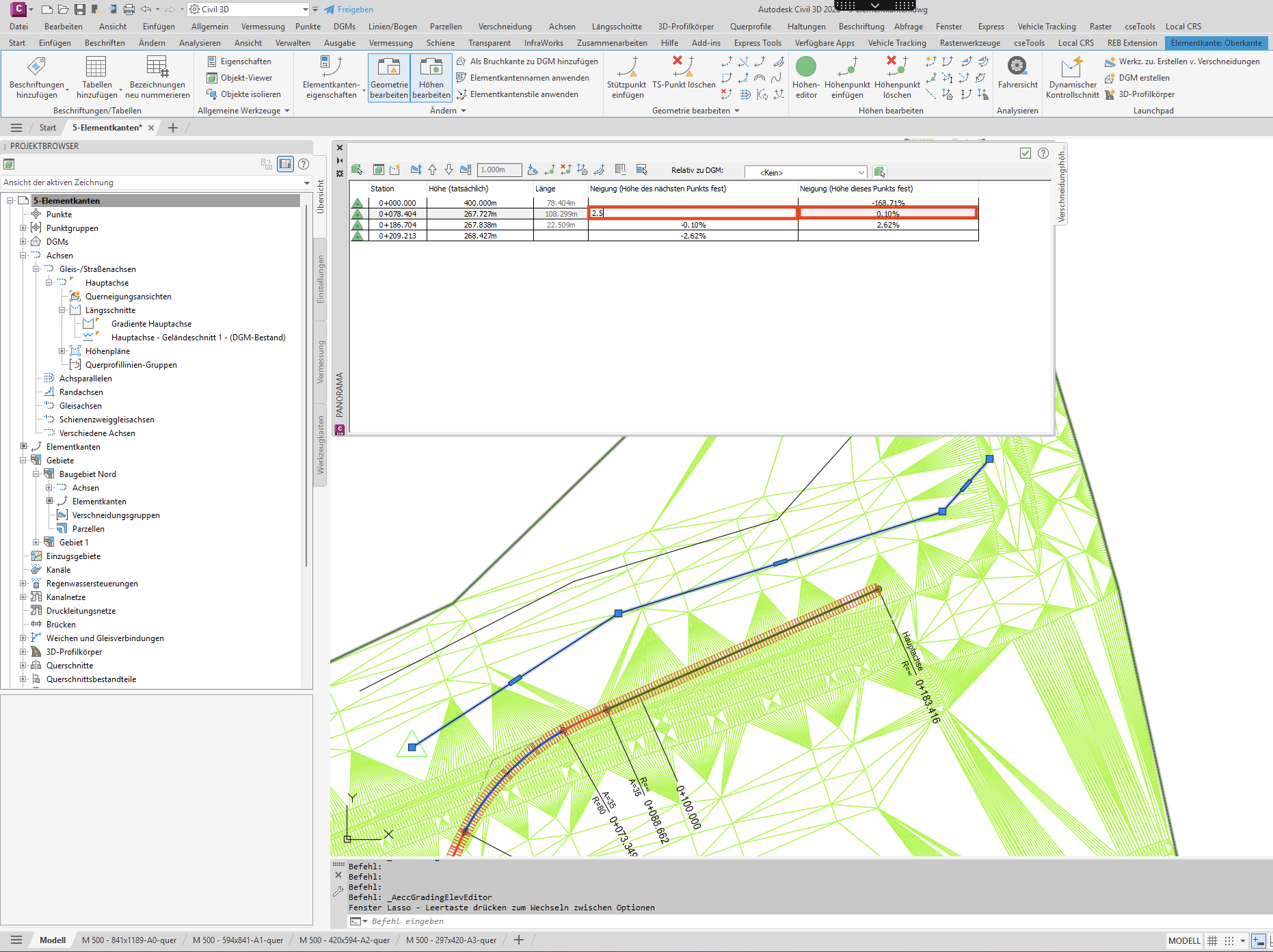

Über Neigung steuern: Statt einer Höhe gibst du in Neigung vor oder Neigung zurück einen Wert ein. Civil 3D rechnet die abhängige Höhe aus dem Abstand und der Neigung selbst aus.

Screenshot anzeigen
Höhenpunkt einfügen oder löschen: Über die Schaltflächen im Panorama-Kopf fügst du einen Höhenpunkt ein oder entfernst die markierte Zeile. Ein gelöschter Höhenpunkt glättet den Gefälleverlauf an dieser Stelle.

Screenshot anzeigen

Graue oder nicht editierbare Werte: Prüfe zuerst, woher die Höhe kommt. Bei dynamisch aus Achse oder Profilkörper erzeugten Kanten ist die Quelle führend, normale Elementkanten-Bearbeitung ist dann gesperrt. Bei relativen DGM-Höhen bearbeitest du nicht die DGM-Höhe selbst, sondern den relativen Versatz oder die Ableitungsart. Eine weitere Ursache sind Teilungspunkte: Schneiden sich Elementkanten im selben Gebiet, kann Civil 3D die Höhe an der Kreuzung von der anderen Kante übernehmen. Dann steuerst du nicht den Teilungspunkt direkt, sondern die verursachende Kante, die Elementkanten-Stilpriorität oder die Gebietszuordnung. Erst wenn du freie Höhen brauchst, machst du die Kante statisch, entfernst die dynamische Verknüpfung oder trennst die Kanten in passende Gebiete.

Schritt 3 Schnellhöhenbearbeitung: klassischer Befehl im Zeichenbereich

Die Schnellhöhenbearbeitung ist der klassische schnelle Weg für einzelne Korrekturen, ohne das Panorama. Das ist nicht der neue Griff-Workflow aus Civil 3D 2026.1/2026.2, sondern ein eigener Befehl: Civil 3D blendet Höhen und Neigungen direkt an der Kante ein, du klickst einen Punkt oder ein Segment an und tippst den neuen Wert in die Befehlszeile.

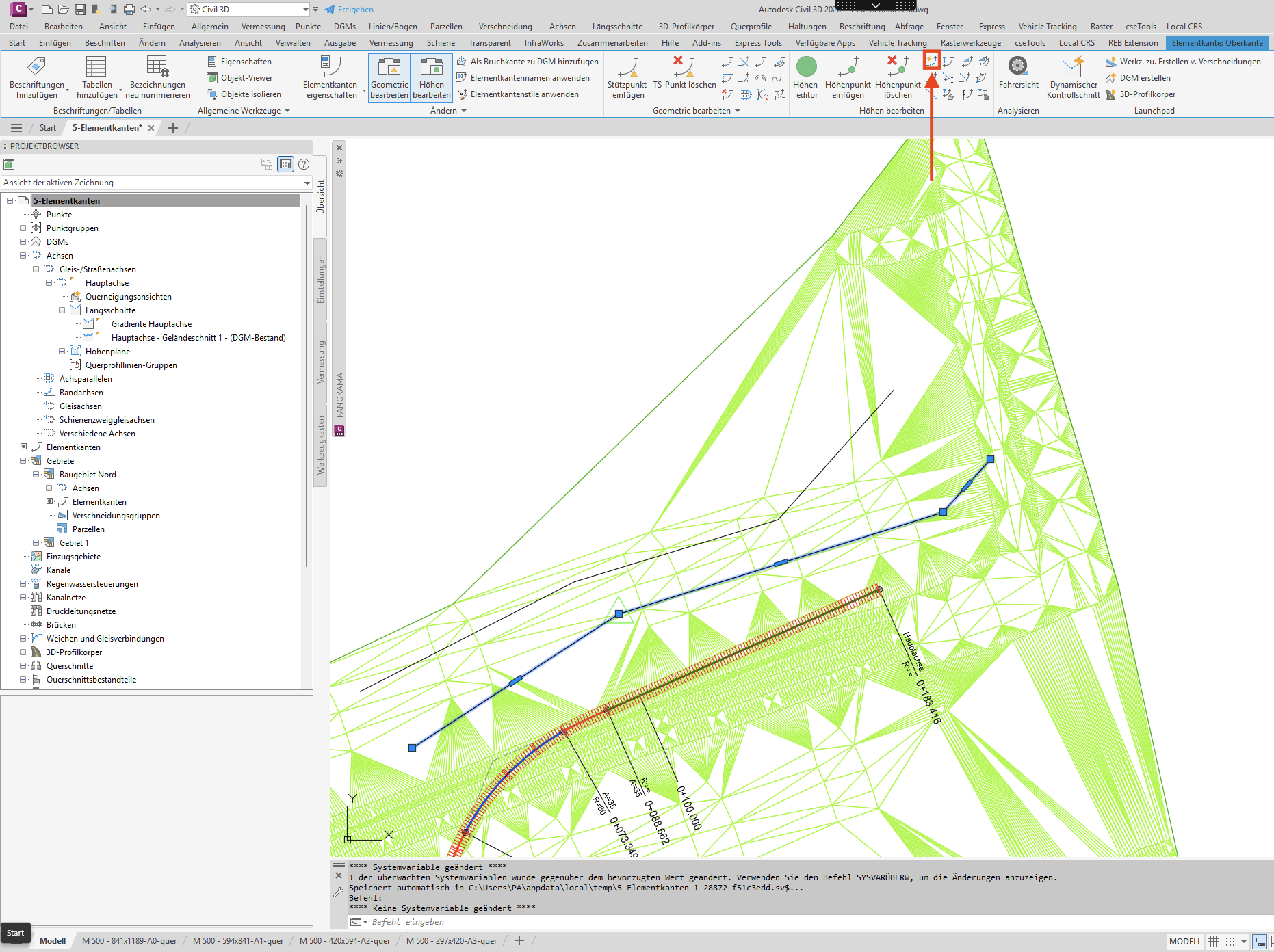

Aufrufen: Kante selektieren, Kontextregisterkarte Elementkante → Schnellhöhenbearbeitung.

Screenshot anzeigen

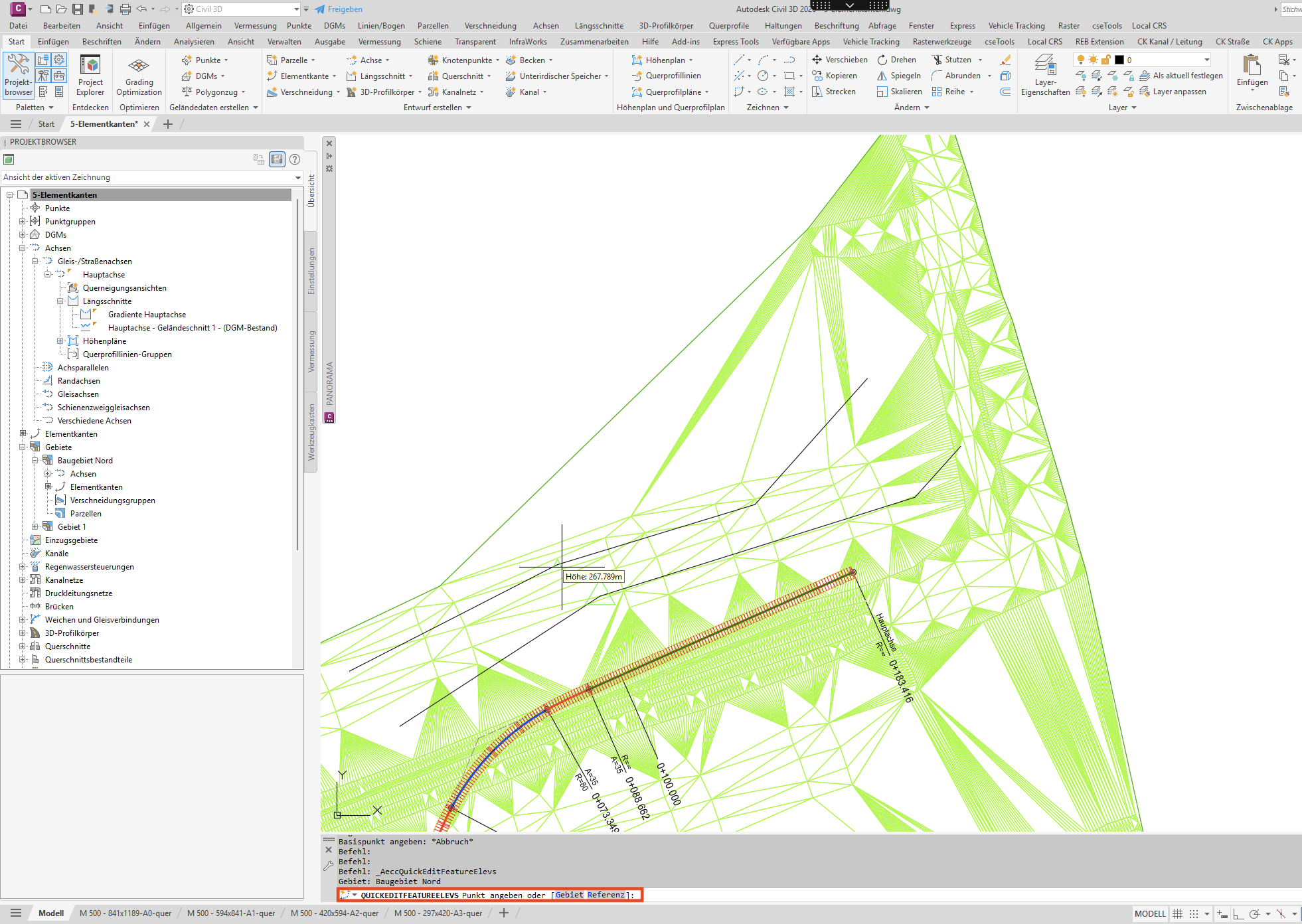

Punkt anfahren: Bewege den Cursor über einen Punkt. Civil 3D zeigt dessen aktuelle Höhe oder Neigung an.

Screenshot anzeigen

Screenshot anzeigen

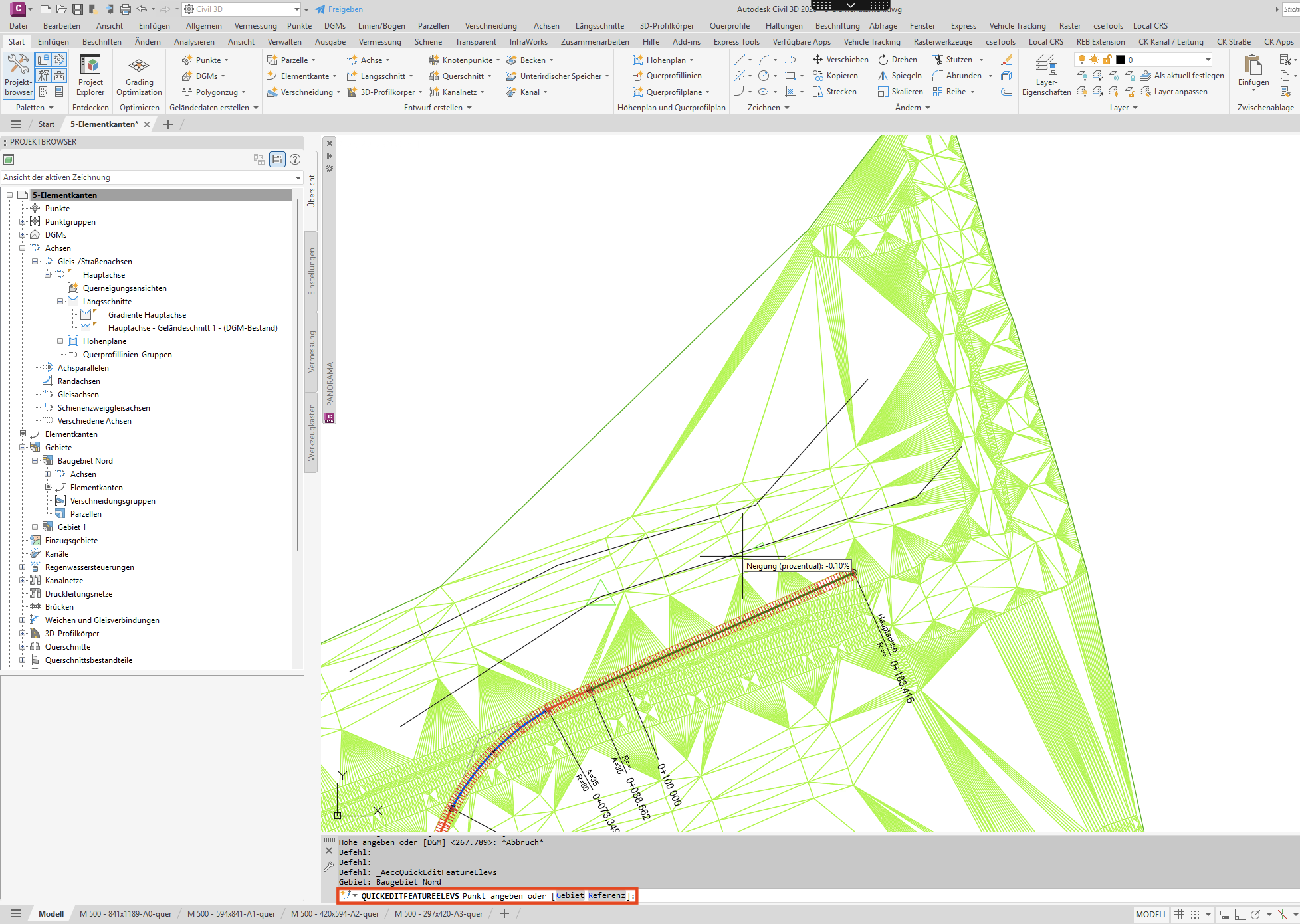

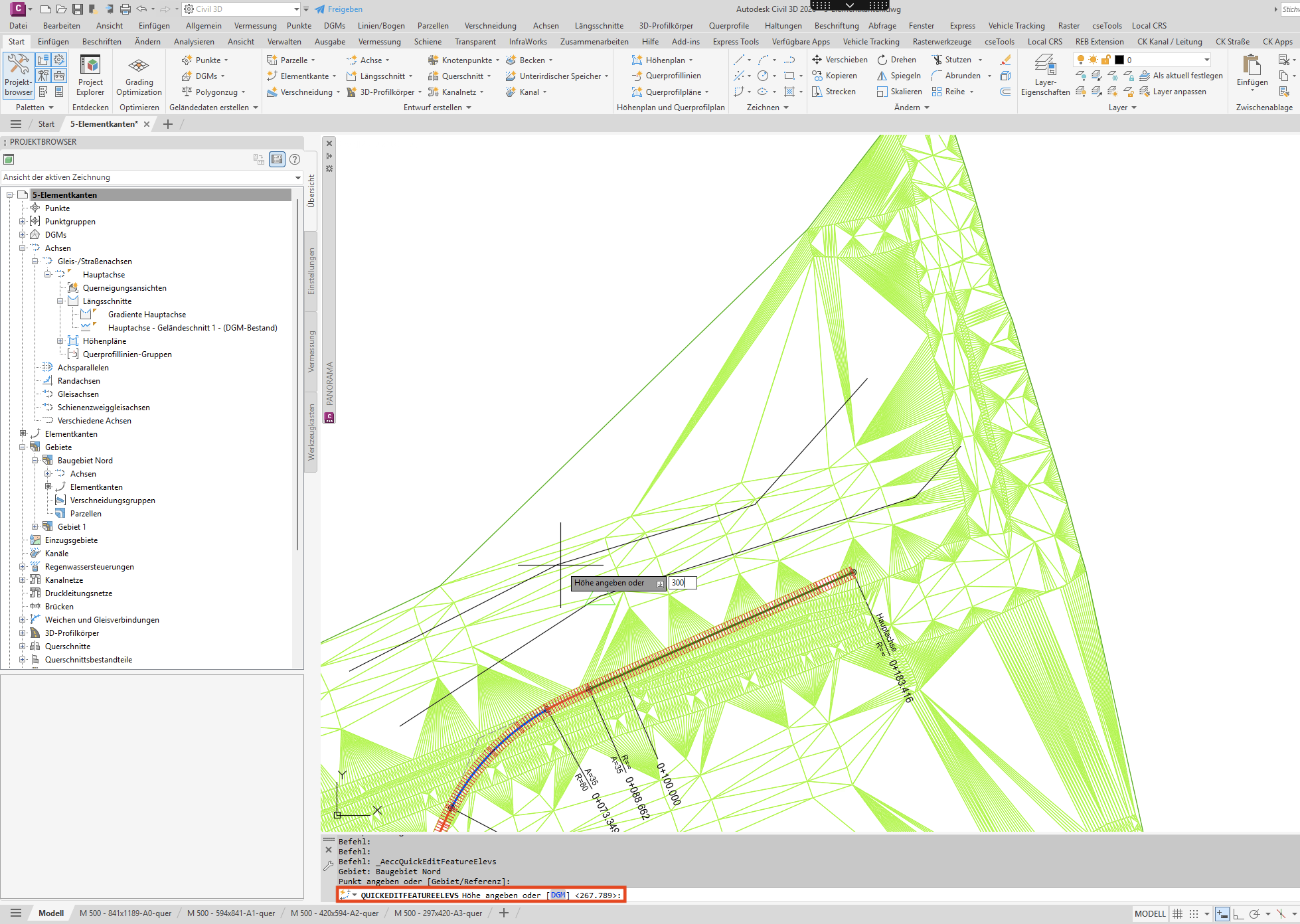

Wert eingeben: Klicke den Punkt an und tippe die neue Höhe in die Befehlszeile. Mit einem Klick auf ein Segment statt auf einen Punkt bearbeitest du stattdessen dessen Neigung.

Screenshot anzeigen
Weiterklicken oder beenden: Du kannst direkt den nächsten Punkt anfahren. Eingabetaste beendet den Befehl.

Schritt 4 Höhen aus einem DGM übernehmen

Wenn die Kante auf das Bestandsgelände soll, übernimmst du die Höhen direkt aus einem DGM, statt sie einzeln einzutippen. Für eine einzelne Kante ist die Kontextregisterkarte bequem. Für mehrere Elementkanten startest du besser den Befehl selbst, weil du dann an der Befehlszeile die Option Mehrere wählen kannst.

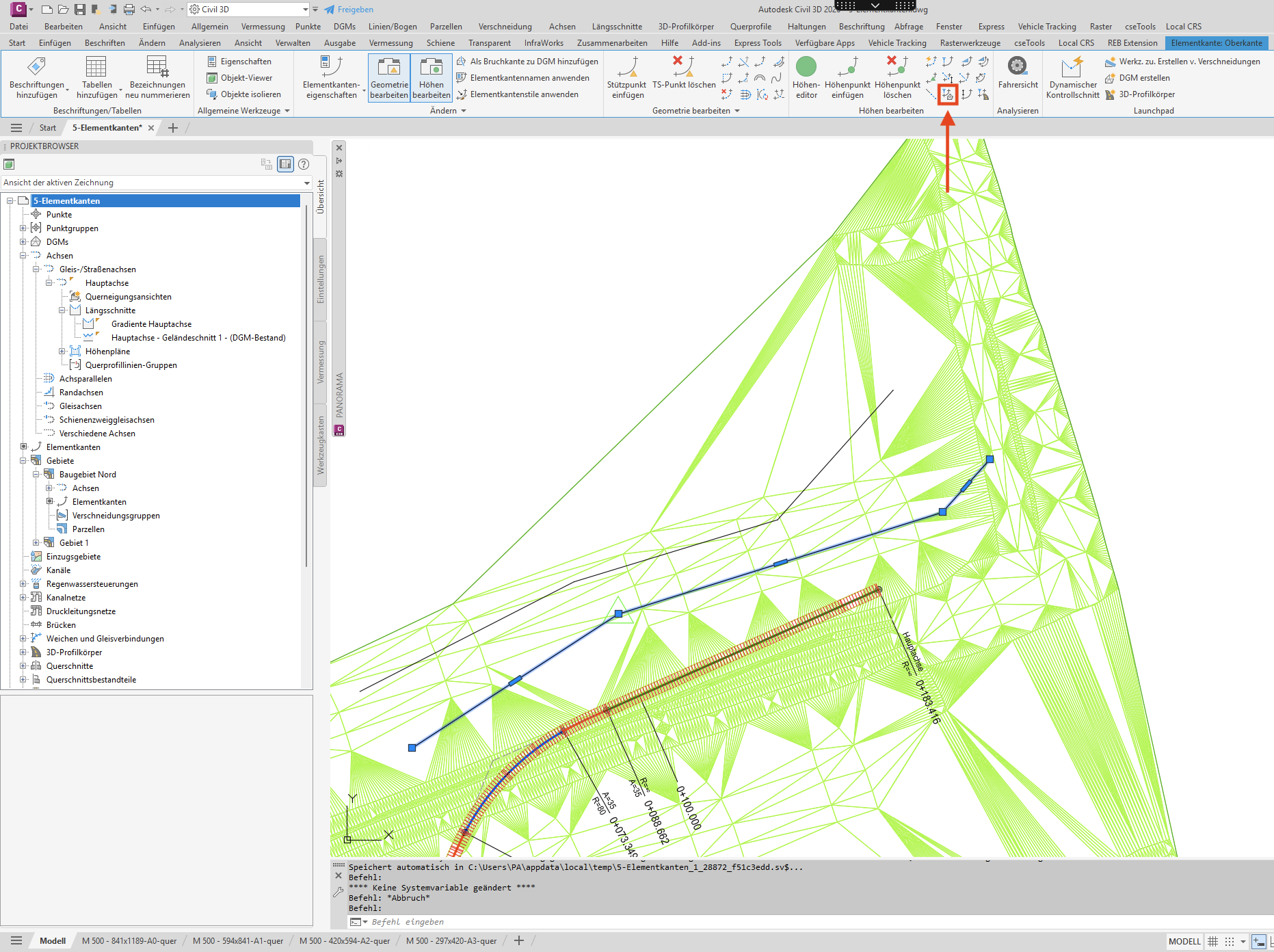

Einzelne Kante über die Kontextregisterkarte: Kante selektieren, Kontextregisterkarte Elementkante → Höhen von DGM. Im Dialog wird das passende DGM ausgewählt.

Screenshot anzeigen

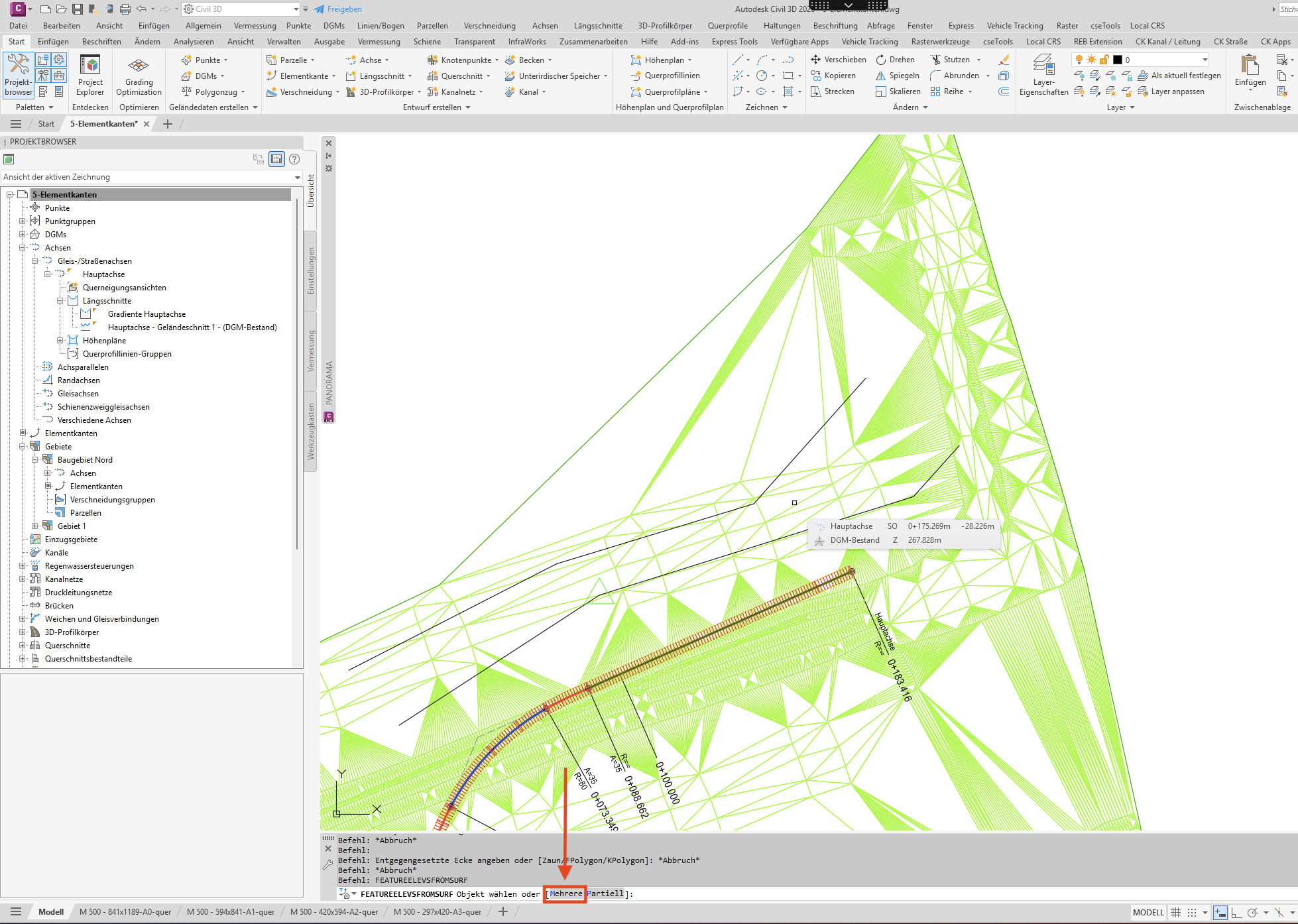

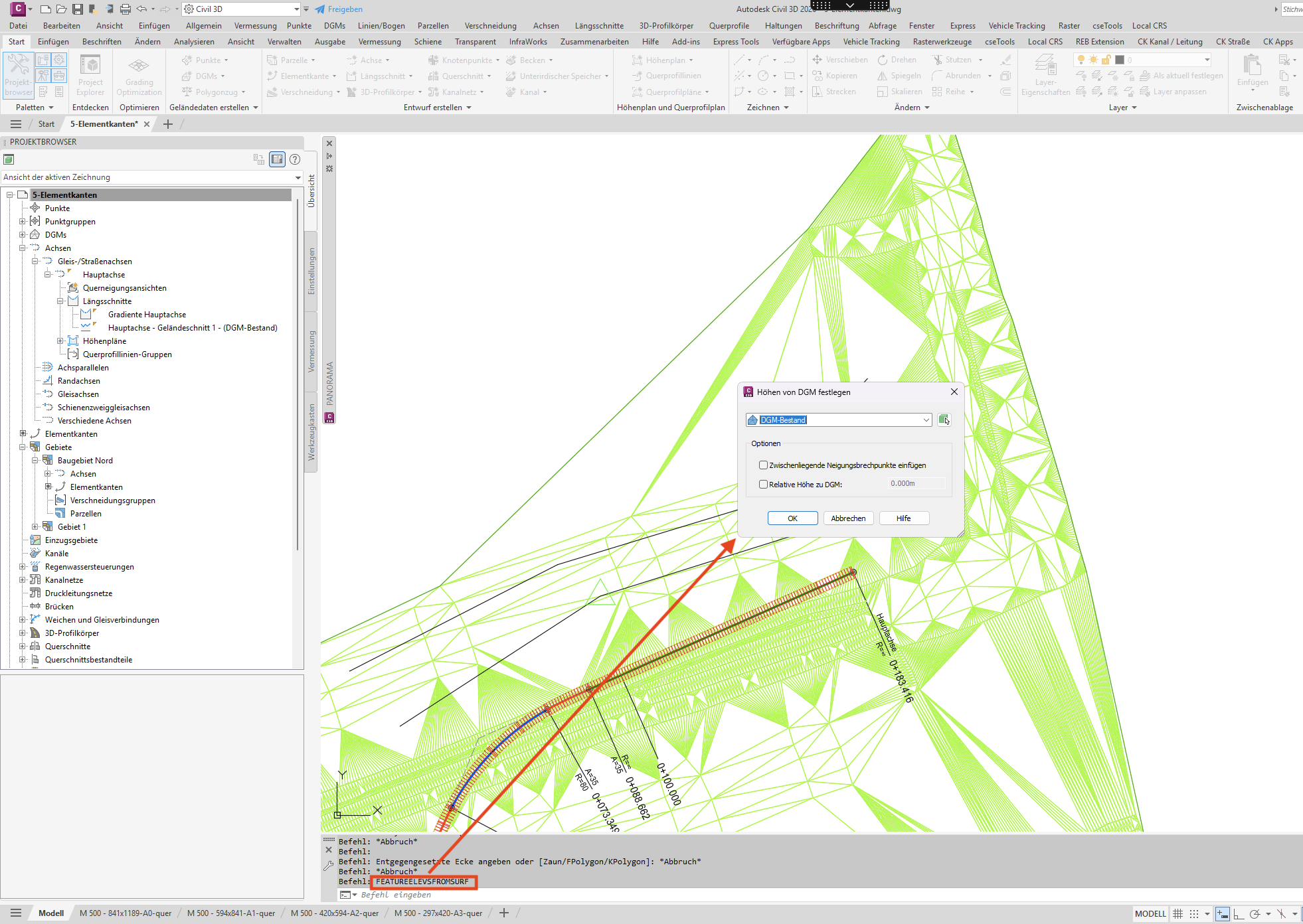

Mehrere Kanten über die Befehlszeile: Den Befehl FeatureElevsFromSurf in die Befehlszeile eingeben. Im Dialog Höhen von DGM festlegen werden DGM und Optionen festgelegt. Nach OK fragt Civil 3D nach den Objekten; über die Option Mehrere lassen sich alle Elementkanten auswählen, die dieselbe Höhenquelle bekommen sollen.

Screenshot anzeigen

Screenshot anzeigen

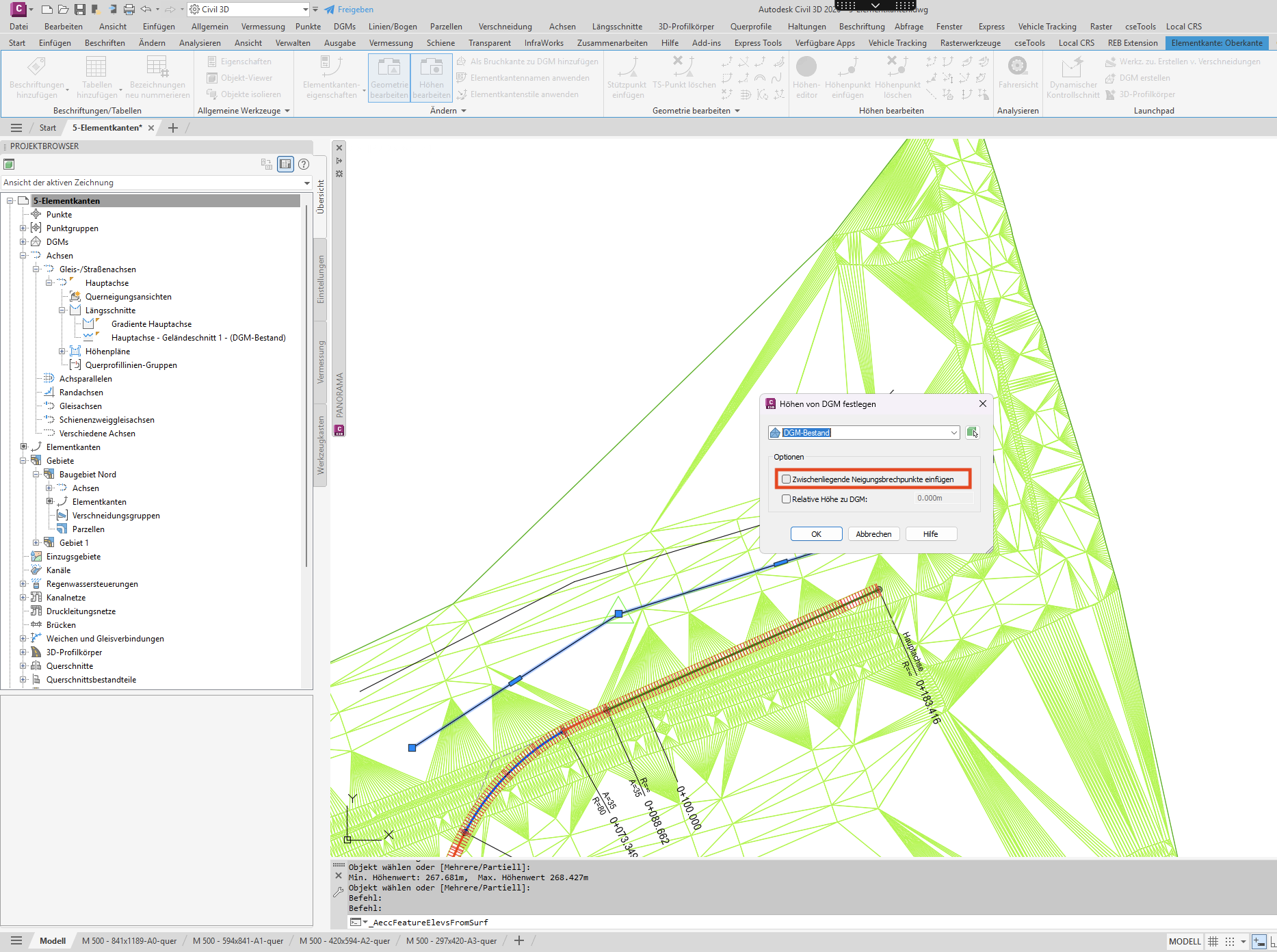

Zwischenpunkte entscheiden: Die Option für Zwischenliegende Neigungsbrechpunkte fügt Höhenpunkte dort ein, wo die Kante DGM-Dreieckskanten schneidet. Das macht das Höhenprofil genauer, erzeugt aber viele Punkte. Für eine grobe Kontrolllinie reicht es oft ohne, für eine präzise Geländekante ist es sinnvoll.

Screenshot anzeigen

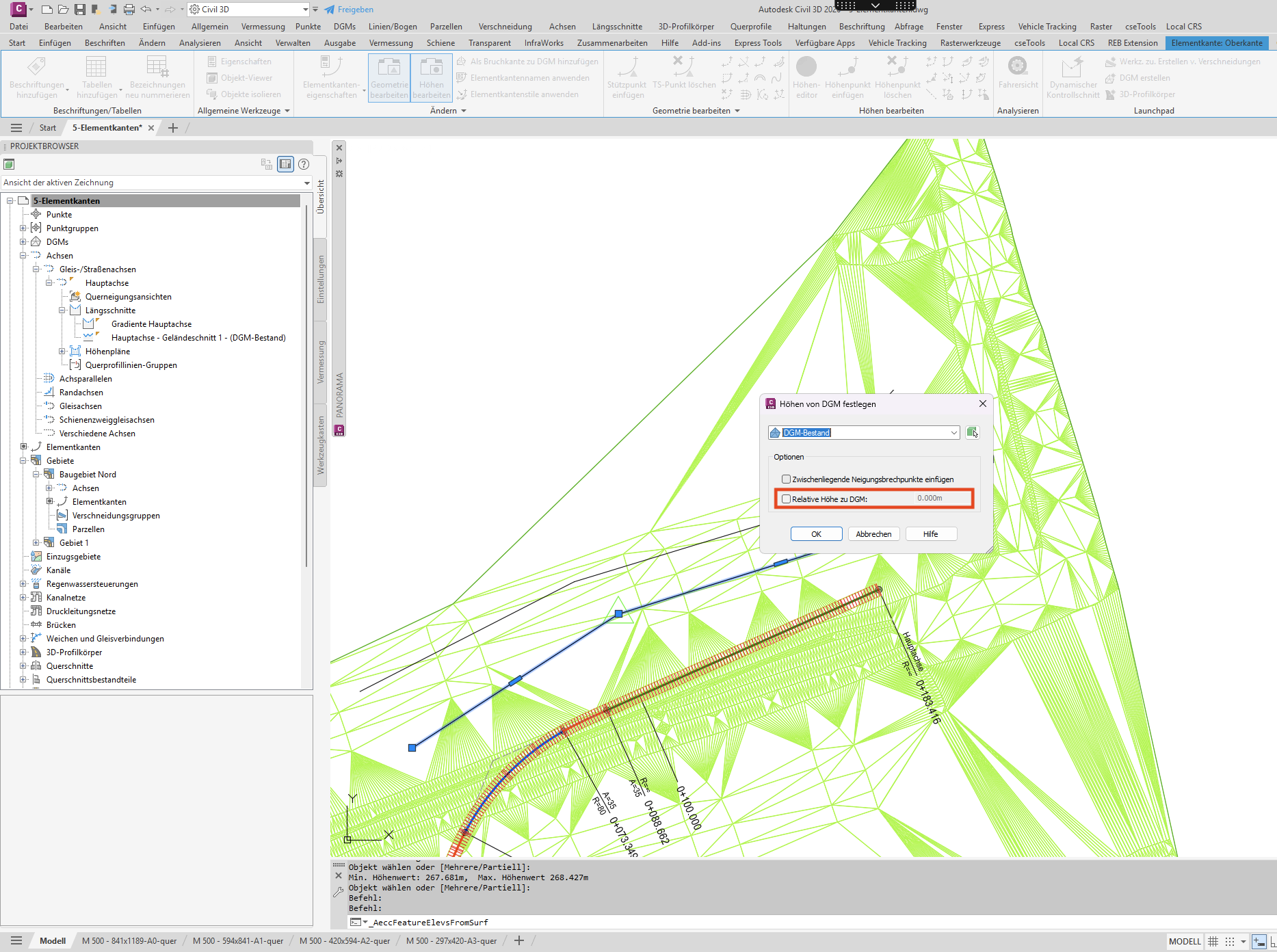

Relativ oder statisch: Statisch übernimmt die Höhen einmalig. Relativ speichert die Beziehung zur Oberfläche und einen Versatz; wenn sich die Oberfläche ändert, ziehen die abgeleiteten Höhen nach. Relativ ist stark bei laufender Bearbeitung, darf aber nicht mit einer Bruchkante in dieselbe Oberfläche verwechselt werden.

Screenshot anzeigen
Bestätigen und prüfen: Im 3D-Orbit kontrollieren, ob die Kante sauber auf dem Gelände liegt.

Screenshot anzeigen

Warum die Befehlszeile hier wichtig ist: Autodesk führt für Höhen von DGM ausdrücklich drei Auswahlarten: einzelnes Objekt, Mehrere und Partiell. Wer vorher nur eine Kante markiert und über die kontextbezogene Registerkarte geht, übersieht die Mehrfachauswahl leicht. Bei mehreren Kanten lohnt sich deshalb der direkte Aufruf FeatureElevsFromSurf über die Befehlszeile.

Schritt 5 Neigung zwischen Punkten setzen

Oft ist nicht die Höhe eines Punkts bekannt, sondern das Gefälle dorthin. Genau dafür gibt es die Neigungsbearbeitung: Die Neigung wird vorgegeben, Civil 3D rechnet die Höhe.

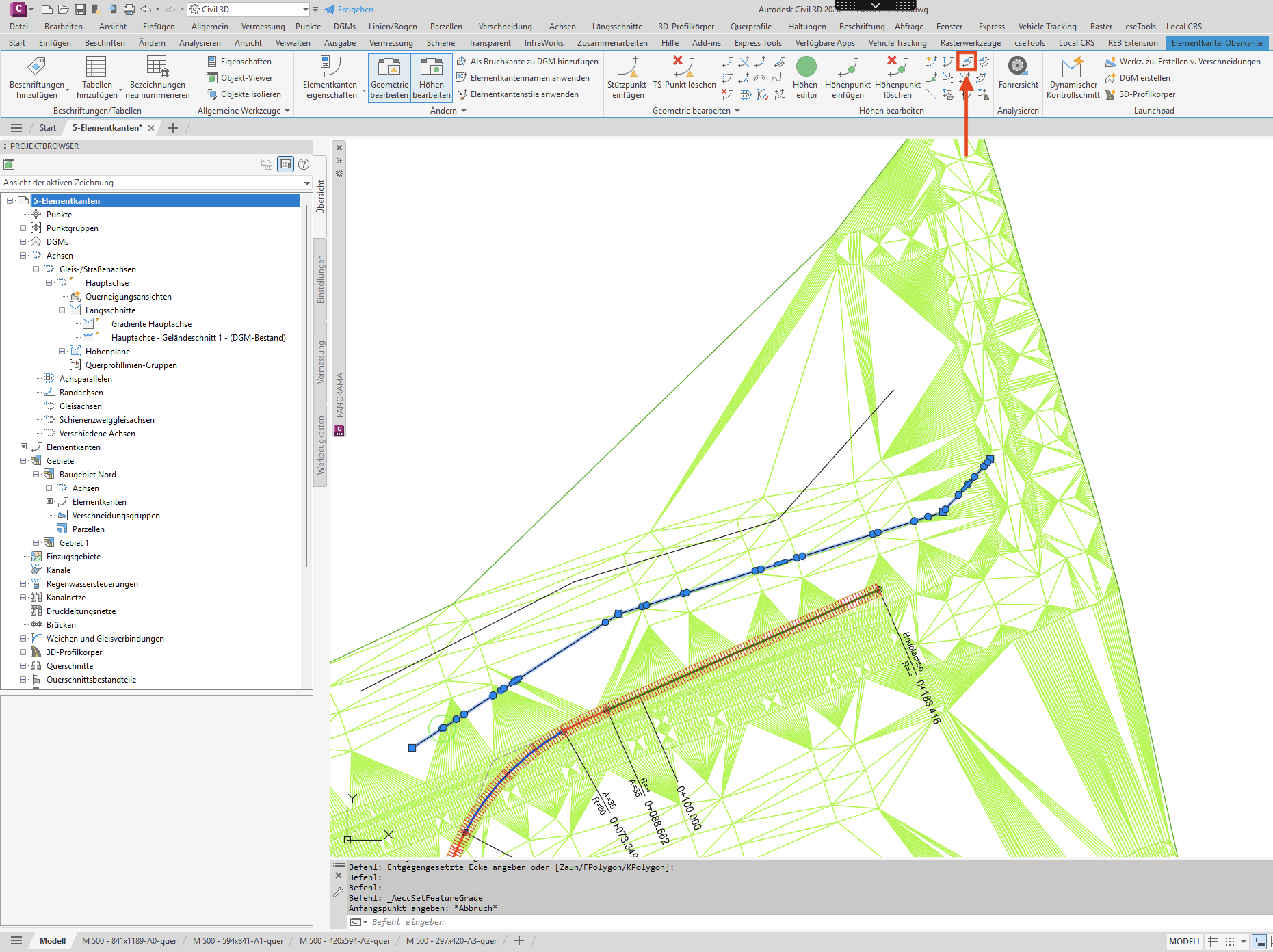

Funktion aufrufen: Kontextregisterkarte Elementkante → Neigung bearbeiten oder die Spalten Neigung vor / Neigung zurück im Höhen-Editor.

Screenshot anzeigen

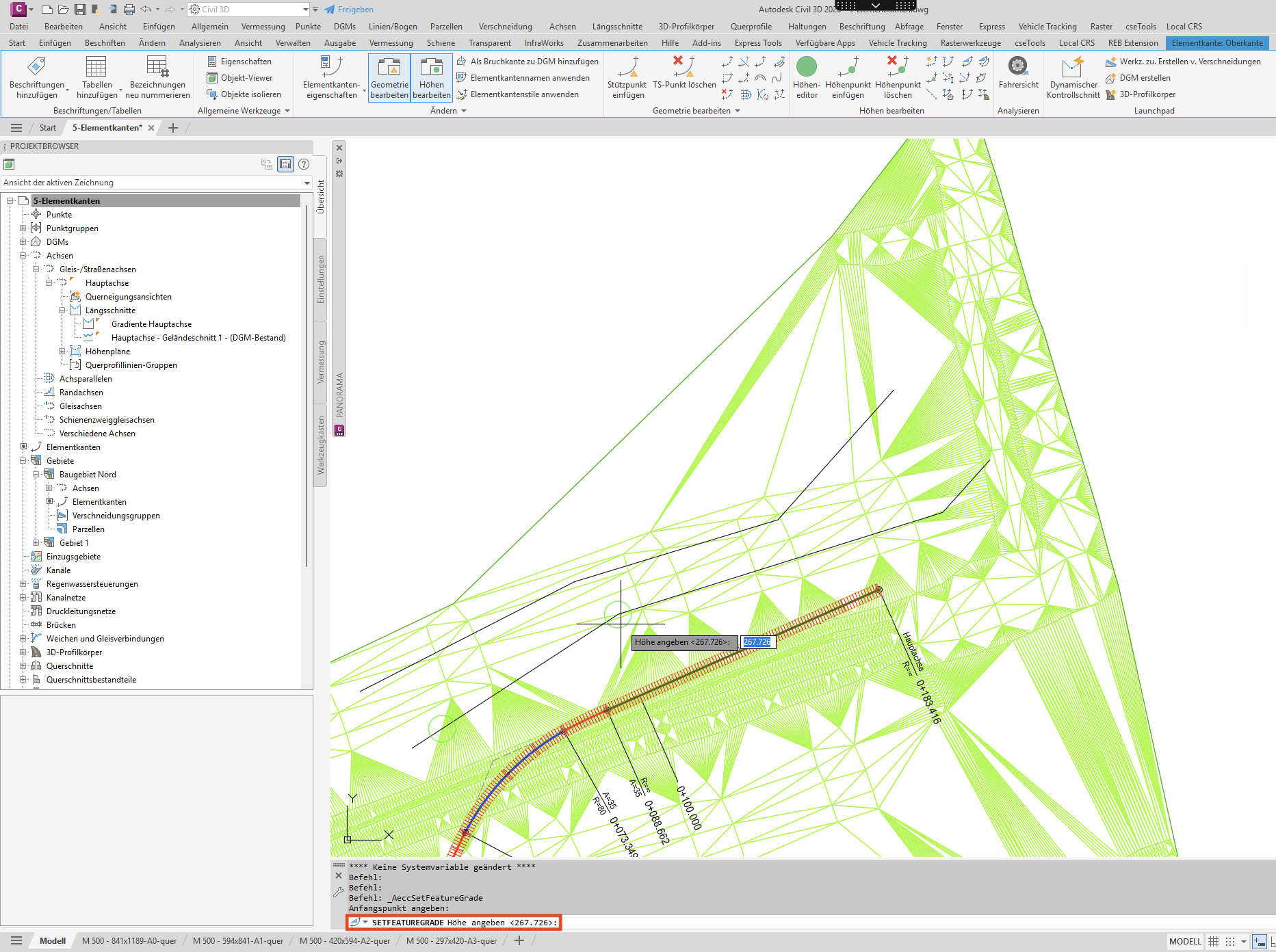

Bezugspunkt fixieren: Der Punkt, dessen Höhe feststeht, wird als Bezug gewählt. Von dort aus rechnet Civil 3D in die gewählte Richtung.

Screenshot anzeigen

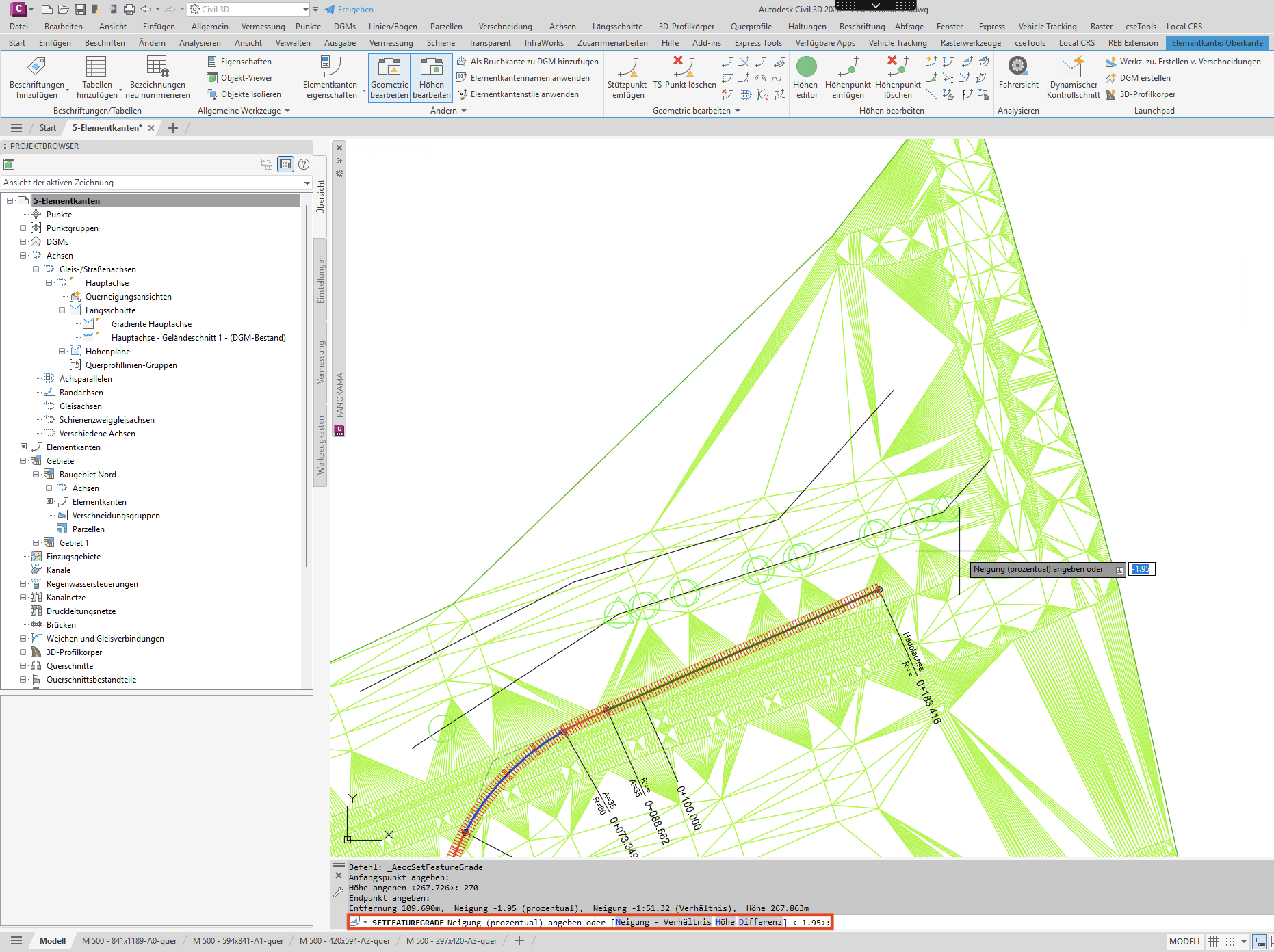

Neigung eingeben: Der Wert wird als Prozent (zum Beispiel -2.5), als Verhältnis oder als Grad eingegeben. Die Zielhöhe ergibt sich aus Abstand mal Neigung.

Screenshot anzeigen
Höhenverlauf kontrollieren: Für vertikale Knicke sind Höhenpunkte, die Spalten Neigung vor / Neigung zurück oder der Befehl für Hoch- und Tiefpunkte die richtigen Werkzeuge. Befehle wie Glätten oder Kurve anpassen betreffen vor allem die Grundrissgeometrie und tessellierte Bögen, nicht den Standardweg für ein Längsgefälle.

Screenshot anzeigen

Höhe und Neigung sind zwei Sichten auf dieselbe Sache. Setzt du eine Höhe, ändert sich die Neigung der Nachbarsegmente. Setzt du eine Neigung, ändert sich die Folgenhöhe. Im Elementkanten-Explainer (Topic Höhenlogik) lässt sich dieses Wechselspiel risikofrei ausprobieren.

Schritt 6 Der Griff-Workflow ab Civil 3D 2026.1/2026.2

Versionshinweis: Die Griffbearbeitung wurde gestaffelt ausgebaut: ab Civil 3D 2026.1 für direkte Punktaktionen am Griff, ab 2026.2 zusätzlich mit direkter Höhenbearbeitung am Zeichenbereich.ab 2026.1/2026.2 Alle bisher beschriebenen Wege funktionieren weiterhin und sind in älteren Versionen die richtige Wahl. Der Griff-Workflow ersetzt nichts, er ist die schnellere Ergänzung.

Bisher musstest du für eine Höhenänderung die Kante selektieren, eine Kontextregisterkarte öffnen oder das Panorama aufrufen. Ab Civil 3D 2026.1/2026.2 erscheinen wichtige Funktionen direkt am Griff, sobald du mit dem Cursor darüberfährst. Punktaktionen und einzelne Höhenänderungen gehen damit schneller, ohne den Höhen-Editor zu öffnen.

Kante selektieren: Die Elementkante anklicken. An Stützpunkten und Höhenpunkten erscheinen die Griffe wie gewohnt.

Screenshot anzeigen
Höhe direkt am Griff eingeben: Jetzt kannst du auf einen Punktgriff fahren. Civil 3D zeigt ein Griffmenü.

Screenshot anzeigen
Griffmenü nutzen: Das Kontextmenü am Griff bietet direkt: Stützpunkt hinzufügen, Stützpunkt entfernen, Höhenpunkt hinzufügen, Höhenpunkt entfernen. Du baust die Kante um, ohne zur Multifunktionsleiste zu wechseln.

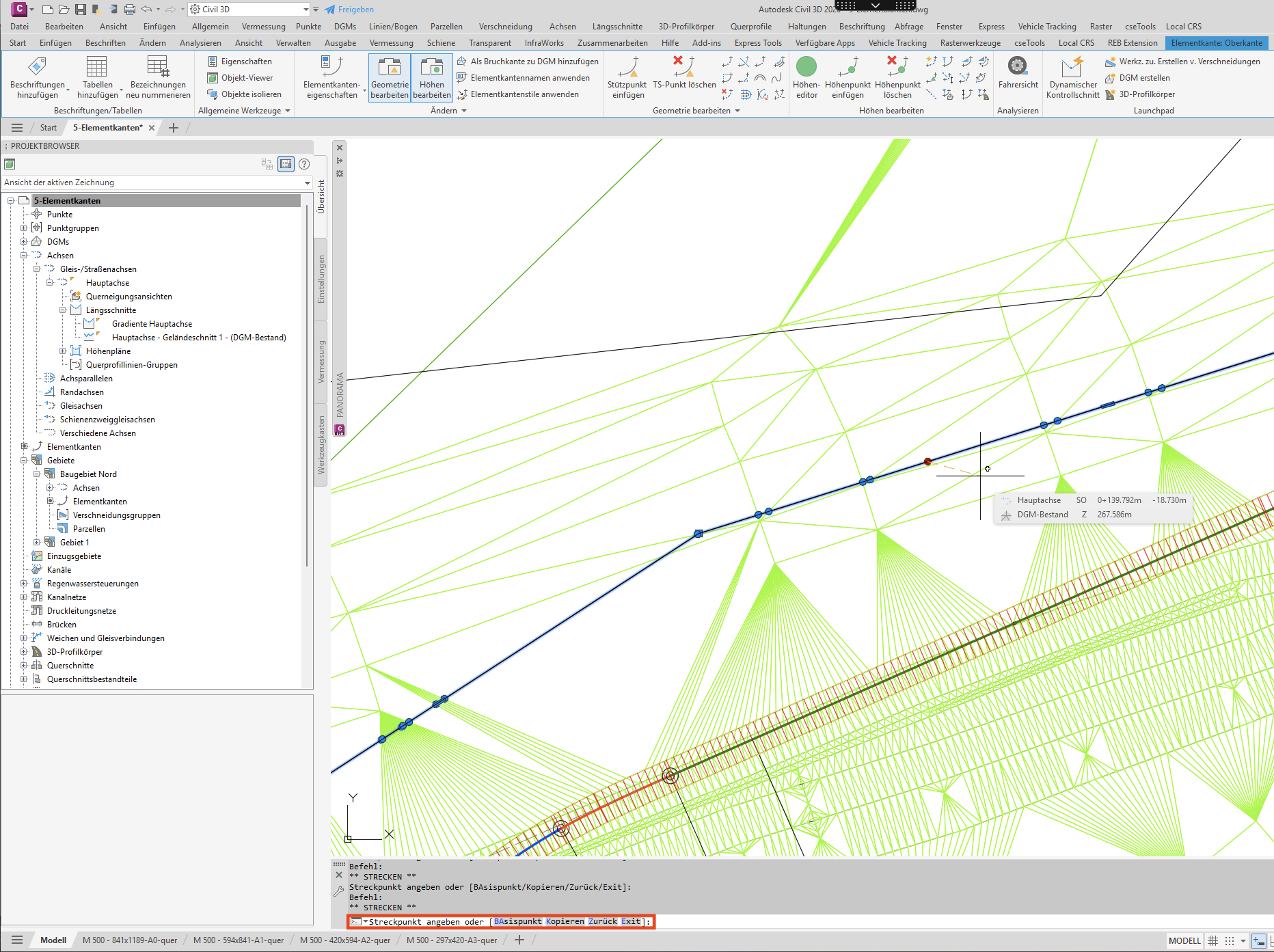

Höhenpunkt verschieben: Einen Höhenpunkt kannst du am Griff entlang der Kante ziehen, um die Lage des Gefällewechsels zu verschieben, ohne den Grundriss zu berühren.

Screenshot anzeigen

Aufgabe	Klassisch (alle Versionen)	Ab Civil 3D 2026.1/2026.2
Höhe eines Punkts ändern	Höhen-Editor oder Schnellhöhenbearbeitung	Griff anfahren, Wert eintippen
Höhenpunkt einfügen	Höhen-Editor oder Befehl Höhenpunkt einfügen	Griff-Kontextmenü, Höhenpunkt hinzufügen
Stützpunkt entfernen	Kontextregisterkarte, Geometrie bearbeiten	Griff-Kontextmenü, Stützpunkt entfernen
Exakte Tabellenarbeit über viele Punkte	Höhen-Editor	weiterhin Höhen-Editor, der bleibt das Werkzeug der Wahl

Der Griff-Workflow ist schnell für einzelne Eingriffe direkt am Modell. Sobald du viele Punkte systematisch nach Stationen prüfen oder mit exakten Neigungen rechnen willst, bleibt der Höhen-Editor überlegen. Beide Wege schließen sich nicht aus.

Checkpoint: Prüfe deine Kante im 3D-Orbit und im Höhen-Editor: Anfangs- und Endhöhe stimmen, das Längsgefälle ist plausibel, Gefällewechsel sitzen als Höhenpunkte auf der Kante, und Stützpunkte werden nur für den Grundriss gebraucht. Du kannst Höhen über Editor, Neigung, Schnellbearbeitung und DGM setzen, kennst für mehrere Kanten den Befehl FeatureElevsFromSurf mit der Option Mehrere, und weißt, dass der Griff-Workflow ab 2026.1/2026.2 eine zusätzliche Bedienmöglichkeit ist. Tutorial 3 bringt die Geometriebearbeitung und die Anbindung an das DGM als Bruchkante.
