Elementtypen und Editoren: Fest-, Koppel- und Pufferelemente konstruieren

Im vorherigen Tutorial hast du eine Achse mit Tangenten und Stützpunkten angelegt. Das reicht für einen ersten Entwurf. Für die präzise Konstruktion brauchst du aber mehr: Kreisbögen mit definierten Radien, Übergangsbögen (Klothoiden) für knickfreie Übergänge und die Kontrolle darüber, welche Elemente sich bei Änderungen automatisch anpassen und welche starr bleiben.

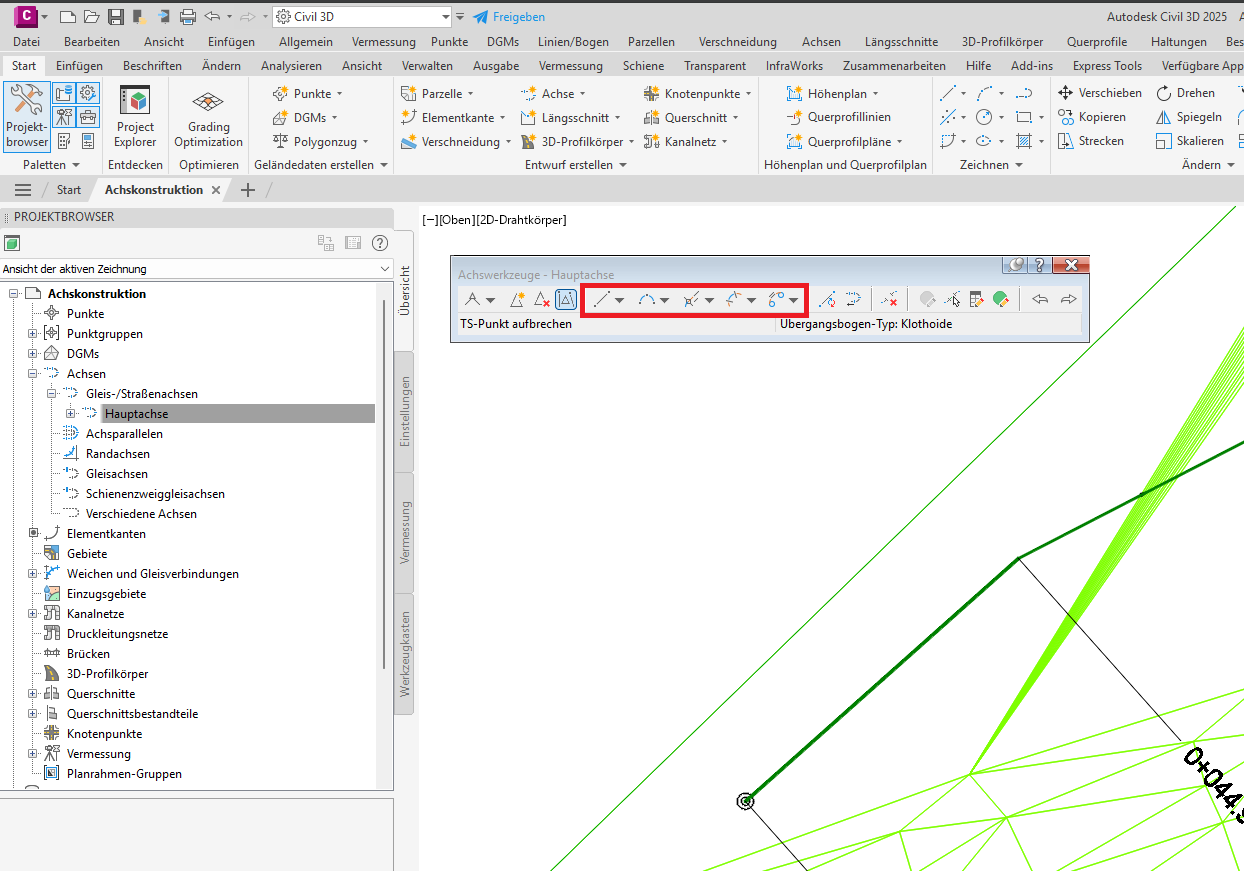

Civil 3D organisiert Achselemente nach zwei Kriterien: Geometrieform (Gerade, Bogen, Übergangsbogen) und Abhängigkeit (Fest, Koppel, Puffer). Die Abhängigkeit steuert, was passiert, wenn du ein benachbartes Element änderst. Das ist die wichtigste Entscheidung beim Achsentwurf, weil sie bestimmt, wie flexibel oder starr deine Geometrie reagiert.

---

Übersicht Drei Elementkategorien verstehen

Jedes Achselement gehört zu genau einer der drei Kategorien. Die Kategorie bestimmt, wie das Element auf Änderungen der Nachbarelemente reagiert:

Kategorie	Abhängigkeit	Tangenz	Typischer Einsatz	Bei Änderung
Festelement	Keine	Kann verloren gehen	Feste Punkte, vorgeschriebene Radien	Bleibt unverändert
Koppelelement	Zum Vorgänger	Bleibt erhalten	Übergang vom vorherigen Element	Passt sich automatisch an
Pufferelement	Zu beiden Nachbarn	Bleibt erhalten	Lückenfüller zwischen Elementen	Passt sich vollständig an

Welchen Elementtyp brauchst du? Die folgende Tabelle hilft bei der Entscheidung:

Was brauchst du?	Diesen Elementtyp verwenden	Abschnitt
Gerade (fest, koppelnd oder als Puffer)	Element 1: Gerade	↓ Gerade
Kreisbogen (fest, koppelnd oder als Puffer)	Element 2: Bogen	↓ Bogen
Übergangsbogen zur Geraden	Element 3: Übergangsbogen-Gerade	↓ Übergangsbogen-Gerade
Übergangsbogen zum Bogen	Element 4: Übergangsbogen-Bogen	↓ Übergangsbogen-Bogen
Übergangsbogen (fest oder als Puffer)	Element 5: Übergangsbogen	↓ Übergangsbogen

Warum sind die Elemente in den Dropdowns vermischt?

Die Achslayout-Werkzeuge sortieren nach Geometrieform, nicht nach Abhängigkeit. Unter dem Bogen-Icon findest du Festelemente, Koppelelemente und Pufferelemente durcheinander. Das ist die Designentscheidung von Autodesk: Wer einen Bogen braucht, findet alle Bogen-Varianten an einer Stelle. Wer die Elementkategorien kennt, filtert mental. Das Muster in den Dropdowns lautet grob: oben Festelemente, Mitte Koppelelemente, unten Pufferelemente. Es gibt aber Ausnahmen.

▶ Achselement-Finder: Alle Varianten durchsuchbar und filterbar

---

Element 1 Gerade

Das Dropdown „Element 1″ enthält alle Geraden-Varianten in den drei Kategorien. Festelemente legst du mit festen Endpunkten an, Koppelelemente schließen tangential an einen vorherigen Bogen an, und das Pufferelement füllt die Lücke zwischen zwei bestehenden Bögen. Die folgende Tabelle zeigt alle Varianten, gegliedert nach Kategorie — passend zu den Kapiteln im Video.

Festelement 3 Varianten

Variante	Eingaben	Beschreibung
Zwei Punkte	Anfangspunkt, Endpunkt	Gerade zwischen zwei Punkten in der Zeichnung
Von Bogenende, Länge	Anschlussbogen, Länge	Tangential an einem Bogen anschließende Gerade
Ausgleichseinrechnung	Punktreihe	Best-Fit-Gerade durch eine Punktwolke

Koppelelement 3 Varianten

Variante	Eingaben	Beschreibung
Von Bogen, Zwangspunkt	Anschlussbogen, Zielpunkt	Gerade tangential vom Bogenende zu einem freien Punkt
Von Bogenende, Länge	Anschlussbogen, Länge	Gerade mit definierter Länge, koppelt an Bogenende
Ausgleichseinrechnung	Punktreihe	Best-Fit-Gerade, koppelt an vorheriges Element

Pufferelement 1 Variante

Variante	Eingaben	Beschreibung
Zwischen zwei Bögen	Zwei Anschlussbögen	Gerade als Verbindung zwischen zwei bestehenden Bögen

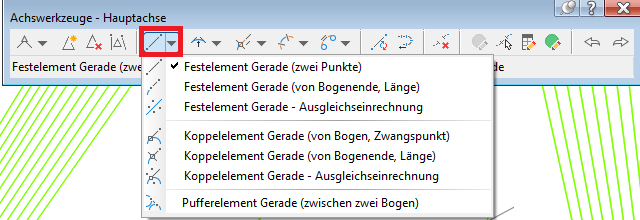

1. Werkzeug öffnen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf das Dropdown Element 1 (Gerade). Oben stehen die Festelemente, in der Mitte die Koppelelemente und unten das Pufferelement.
   Screenshot anzeigen



Kapitel im Video 7

1. Festelement Gerade
2. 0:00Zwei Punkte
3. 0:21Von Bogenende, Länge
4. 1:01Ausgleichseinrechnung
5. Koppelelement Gerade
6. 2:38Von Bogen, Zwangspunkt
7. 3:34Von Bogenende, Länge
8. 4:42Ausgleichseinrechnung
9. Pufferelement Gerade
10. 5:51Zwischen zwei Bögen

---

Element 2 Bogen

Das Dropdown „Element 2″ enthält alle Kreisbogen-Varianten. Festelemente definierst du über Punkte, Radius oder Richtungen — sie bleiben starr. Koppelelemente schließen tangential an ein vorheriges Element an und passen sich bei Änderungen automatisch an. Pufferelemente füllen die Lücke zwischen zwei bestehenden Elementen. Die folgende Tabelle zeigt alle Varianten, gegliedert nach Kategorie.

Festelement 9 Varianten

Variante	Eingaben	Beschreibung
Drei Punkte	Anfang, Durchgang, Ende	Bogen durch drei beliebige Punkte
Zwei Punkte, Richtung am 1. Punkt	Anfang, Ende, Richtung	Bogen mit definierter Tangentenrichtung am Start
Zwei Punkte, Richtung am 2. Punkt	Anfang, Ende, Richtung	Bogen mit definierter Tangentenrichtung am Ende
Zwei Punkte, Radius	Anfang, Ende, Radius	Bogen durch zwei Punkte mit vorgegebenem Radius
Berührt Anschlusselement, Zwangspunkt	Anschlusselement, Zwangspunkt	Bogen tangential an ein bestehendes Element
Mittelpunkt, Radius	Mittelpunkt, Radius	Kreisbogen um einen definierten Mittelpunkt
Mittelpunkt, Zwangspunkt	Mittelpunkt, Punkt auf dem Bogen	Bogen um einen Mittelpunkt durch einen Zwangspunkt
Zwangspunkt, Richtung, Radius	Punkt, Richtung, Radius	Bogen von einem Punkt mit vorgegebener Richtung und Radius
Ausgleichseinrechnung	Punktreihe	Best-Fit-Bogen durch eine Punktwolke

Koppelelement 5 Varianten

Variante	Eingaben	Beschreibung
Berührt Anschlusselement, Radius, Zwangspunkt	Anschlusselement, Radius, Zielpunkt	Bogen tangential vom Vorgänger mit festem Radius zu einem Punkt
Berührt Anschlusselement, Zwangspunkt	Anschlusselement, Zielpunkt	Bogen tangential vom Vorgänger zu einem Punkt, Radius ergibt sich
Berührt Anschlusselement, Radius, Länge	Anschlusselement, Radius, Länge	Bogen tangential vom Vorgänger mit festem Radius und Bogenlänge
Berührt Anschlusselement, Zwangspunkt, Richtung	Anschlusselement, Zielpunkt, Richtung	Bogen tangential vom Vorgänger zu einem Punkt mit Endrichtung
Ausgleichseinrechnung	Punktreihe	Best-Fit-Bogen, koppelt an vorheriges Element

Pufferelement 3 Varianten

Variante	Eingaben	Beschreibung
Radius	Zwei Anschlusselemente, Radius	Bogen zwischen zwei Elementen mit vorgegebenem Radius
Zwangspunkt	Zwei Anschlusselemente, Durchgangspunkt	Bogen zwischen zwei Elementen durch einen Punkt
Ausgleichseinrechnung	Punktreihe	Best-Fit-Bogen zwischen zwei bestehenden Elementen

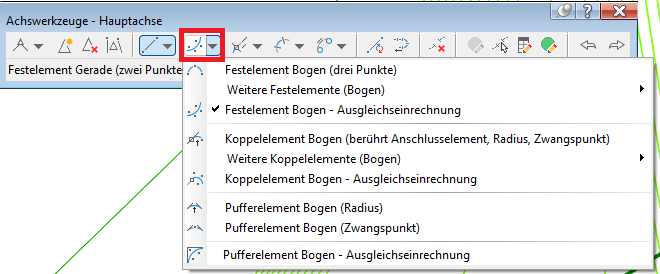

1. Werkzeug öffnen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf das Dropdown Element 2 (Bogen). Oben stehen die Festelemente, darunter die Koppelelemente und ganz unten die Pufferelemente.
   Screenshot anzeigen

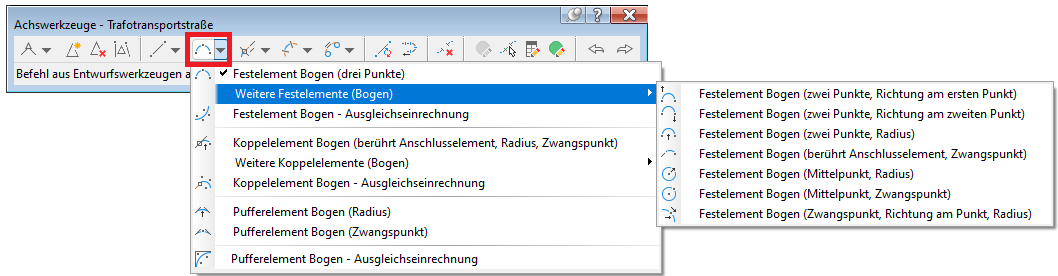

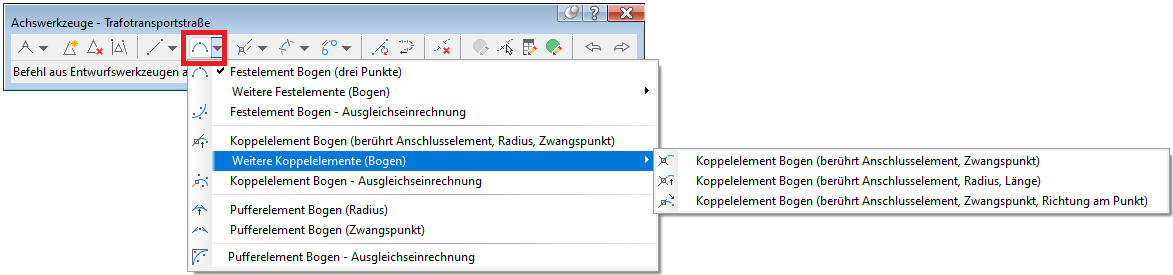

2. Erweiterung: Das Dropdown ist lang — hier die weiteren Varianten im unteren Bereich.
   Screenshot: Erweiterung 1



   Screenshot: Erweiterung 2



Kapitel im Video 17

1. Festelement Bogen
2. 0:00Drei Punkte
3. 0:40Zwei Punkte, Richtung am ersten Punkt
4. 1:19Zwei Punkte, Richtung am zweiten Punkt
5. 2:01Zwei Punkte, Radius
6. 3:09Berührt Anschlusselement, Zwangspunkt
7. 4:13Mittelpunkt, Radius
8. 5:19Mittelpunkt, Zwangspunkt
9. 6:21Zwangspunkt, Richtung am Punkt, Radius
10. 7:02Ausgleichseinrechnung
11. Koppelelement Bogen
12. 8:05Berührt Anschlusselement, Radius, Zwangspunkt
13. 8:56Berührt Anschlusselement, Zwangspunkt
14. 9:27Berührt Anschlusselement, Radius, Länge
15. 10:20Berührt Anschlusselement, Zwangspunkt, Richtung am Punkt
16. 11:03Ausgleichseinrechnung
17. Pufferelement Bogen
18. 12:21Radius
19. 12:58Zwangspunkt
20. 13:34Ausgleichseinrechnung

---

Element 3 Übergangsbogen-Gerade

Das Dropdown „Element 3″ enthält ausschließlich Koppelelement-Varianten. Koppelelemente hängen vom vorherigen Element ab und halten die Tangenz automatisch — sie sind der Standardfall im Trassenentwurf, weil sie sicherstellen, dass Übergänge knickfrei bleiben.

Der Übergangsbogen-Gerade fügt zwischen einem Bogen und einer Geraden einen fließenden Übergang ein. Civil 3D berechnet die Geometrie automatisch, sodass an beiden Anschlusspunkten Tangentialstetigkeit herrscht.

Koppelelement 2 Varianten

Variante	Eingaben	Beschreibung
Von Bogen, Zwangspunkt	Anschlussbogen, Zielpunkt	Übergangsbogen vom Bogenende zu einem freien Punkt, danach Gerade
Von Bogenende, L oder A	Anschlussbogen, Länge oder A-Parameter	Übergangsbogen mit definierter Länge oder A-Parameter

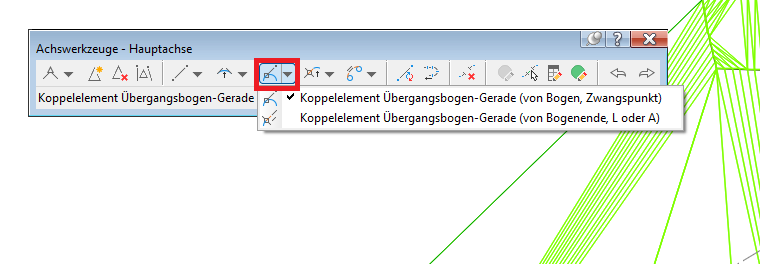

1. Werkzeug öffnen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf das Dropdown Element 3 (Übergangsbogen-Gerade). Die Koppelelement-Varianten stehen im mittleren Bereich des Dropdowns.
   Screenshot anzeigen



Kapitel im Video 2

1. Koppelelement Übergangsbogen – Gerade
2. 0:00Von Bogen, Zwangspunkt
3. 0:56Von Bogenende, L oder A

---

Element 4 Übergangsbogen-Bogen

Das Dropdown „Element 4″ enthält sowohl Koppel- als auch Pufferelement-Varianten. Der Übergangsbogen-Bogen verbindet zwei Bögen oder eine Gerade mit einem Bogen über eine Übergangskurve. Er kommt zum Einsatz, wenn du zwischen zwei Kreisbögen unterschiedlicher Radien einen fließenden Übergang brauchst, etwa bei S-Kurven oder beim Wechsel von einer engen Kurve in eine weite.

Die Varianten unterscheiden sich nach Eingabemethode und danach, ob die Krümmung gleich- oder gegensinnig verläuft. Gleichsinnig bedeutet: Beide Bögen krümmen in die gleiche Richtung. Gegensinnig bedeutet: Die Krümmung wechselt die Seite (S-Kurve).

Koppelelement 4 Varianten

Variante	Eingaben	Beschreibung
Übergangsbogen – Bogen (Radius, Länge oder A)	Anschlusselement, Radius, Länge/A-Parameter	Übergangsbogen mit definiertem Radius und Länge oder A-Parameter
Übergangsbogen – Bogen (Radius, Zwangspunkt)	Anschlusselement, Radius, Zielpunkt	Übergangsbogen zum Bogen, Endpunkt frei wählbar
Gegensinnig Übergangsbogen – Übergangsbogen – Bogen (Radius, Zwangspunkt)	Anschlussbogen, Radius, Zielpunkt	S-Kurve: Krümmungswechsel über Doppel-Übergangsbogen zum Bogen
Gegensinnig Übergangsbogen – Übergangsbogen – Bogen (zwei Punkte)	Anschlussbogen, zwei Zielpunkte	S-Kurve mit zwei freien Punkten für maximale Flexibilität

Pufferelement 6 Varianten

Variante	Eingaben	Beschreibung
Übergangsbogen – Bogen – Übergangsbogen	Zwei Anschlusselemente	Bogen mit beidseitigem Übergangsbogen als Puffer
Gleichsinnig Übergangsbogen – Bogen – Übergangsbogen – Bogen – Übergangsbogen (zwischen zwei Tangenten)	Zwei Tangenten	Komplexer gleichsinniger Puffer zwischen zwei Geraden
Gegensinnig Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen (zwischen zwei Tangenten)	Zwei Tangenten	Komplexer gegensinniger Puffer (S-Kurve) zwischen zwei Geraden
Gegensinnig Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen (von Objekt, Endbogen)	Startelement, Endbogen	Gegensinniger Puffer vom Objekt zu einem bestehenden Bogen
Gegensinnig Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen (von Bogen, Endobjekt)	Startbogen, Endelement	Gegensinniger Puffer von einem Bogen zu einem Objekt
Gegensinnig Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)	Zwei Anschlussbögen	Gegensinniger Puffer zwischen zwei bestehenden Bögen

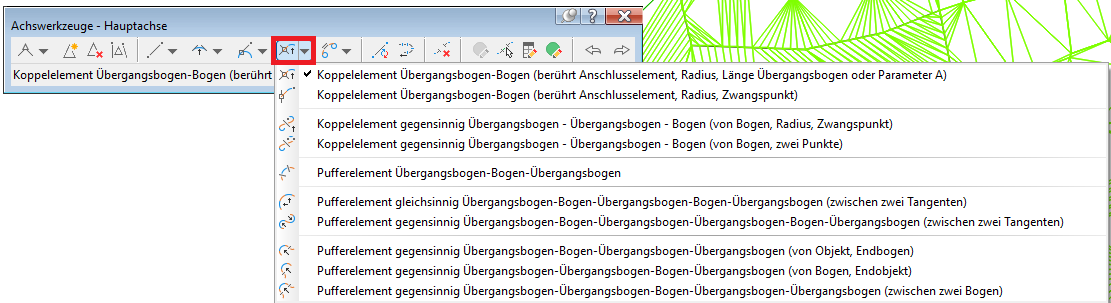

1. Werkzeug öffnen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf das Dropdown Element 4 (Übergangsbogen-Bogen). Hier findest du sowohl Koppel- als auch Pufferelement-Varianten.
   Screenshot anzeigen



Kapitel im Video 10

1. Koppelelement
2. 0:00Übergangsbogen – Bogen (berührt Anschlusselement, Radius, Länge oder Parameter A)
3. 1:01Übergangsbogen – Bogen (berührt Anschlusselement, Radius, Zwangspunkt)
4. 2:44Gegensinnig Übergangsbogen – Übergangsbogen – Bogen (von Bogen, Radius, Zwangspunkt)
5. 3:50Gegensinnig Übergangsbogen – Übergangsbogen – Bogen (von Bogen, zwei Punkte)
6. Pufferelement
7. 4:32Übergangsbogen – Bogen – Übergangsbogen
8. 5:16Gleichsinnig Übergangsbogen – Bogen – Übergangsbogen – Bogen – Übergangsbogen (zwischen zwei Tangenten)
9. 6:25Gegensinnig Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen (zwischen zwei Tangenten)
10. 7:34Gegensinnig Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen (von Objekt, Endbogen)
11. 8:20Gegensinnig Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen (von Bogen, Endobjekt)
12. 9:06Gegensinnig Übergangsbogen – Übergangsbogen – Bogen – Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)

---

Element 5 Übergangsbogen

Das Dropdown „Element 5″ enthält ein Festelement und mehrere Pufferelemente. Das Festelement erzeugt einen einzelnen Übergangsbogen mit festen Parametern. Die Pufferelemente füllen die Lücke zwischen zwei bestehenden Elementen und passen sich an beide Nachbarn an.

Anders als Koppelelemente, die nur vom Vorgänger abhängen, reagieren Pufferelemente auf Änderungen beider Nachbarn. Das macht sie flexibel, aber auch abhängig: Wenn die geometrische Lösung nicht existiert (z.B. der Abstand zwischen den Nachbarn zu klein ist), zeigt Civil 3D „Keine Lösung gefunden“.

Festelement 1 Variante

Variante	Eingaben	Beschreibung
Übergangsbogen	Startpunkt, Parameter, Richtung	Einzelner Übergangsbogen mit festen Parametern, unabhängig von Nachbarelementen

Pufferelement 8 Varianten

Variante	Eingaben	Beschreibung
Übergangsbogen	Zwei Anschlusselemente	Einzelner Übergangsbogen als Puffer zwischen zwei Elementen
Gleichsinnig Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)	Zwei Anschlussbögen	Doppelter Übergangsbogen, gleichsinnig zwischen zwei Bögen
Gegensinnig Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)	Zwei Anschlussbögen	Doppelter Übergangsbogen, gegensinnig (S-Kurve) zwischen zwei Bögen
Gleichsinnig Übergangsbogen – Übergangsbogen (zwischen zwei Tangenten)	Zwei Tangenten	Doppelter Übergangsbogen, gleichsinnig zwischen zwei Geraden
Gleichsinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, L oder A)	Zwei Bögen, Länge/A-Parameter	Übergangsbogen-Gerade-Übergangsbogen mit definierter Länge oder A
Gegensinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, L oder A)	Zwei Bögen, Länge/A-Parameter	Gegensinnige Variante mit Geradenstück und definierter Länge oder A
Gleichsinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, Geradenlänge)	Zwei Bögen, Geradenlänge	Übergangsbogen-Gerade-Übergangsbogen mit definierter Geradenlänge
Gegensinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, Geradenlänge)	Zwei Bögen, Geradenlänge	Gegensinnige Variante mit Geradenstück und definierter Geradenlänge

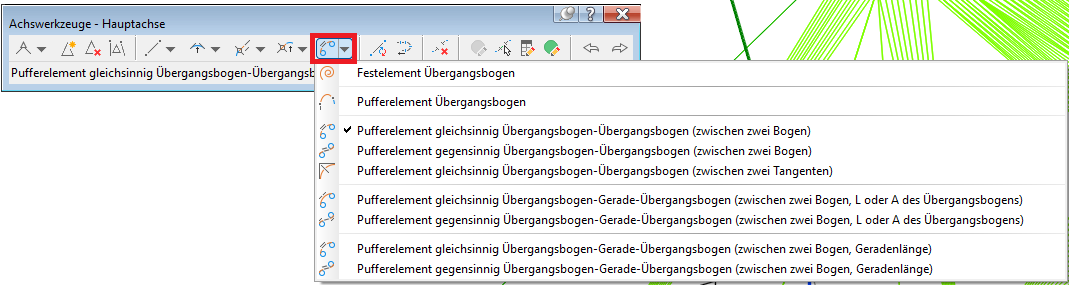

1. Werkzeug öffnen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf das Dropdown Element 5 (Übergangsbogen). Oben steht das Festelement, darunter die Pufferelemente.
   Screenshot anzeigen



Kapitel im Video 9

1. Festelement
2. 0:00Übergangsbogen
3. Pufferelement
4. 0:46Übergangsbogen
5. 1:20Gleichsinnig Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)
6. 2:00Gegensinnig Übergangsbogen – Übergangsbogen (zwischen zwei Bögen)
7. 2:51Gleichsinnig Übergangsbogen – Übergangsbogen (zwischen zwei Tangenten)
8. 3:44Gleichsinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, L oder A des Übergangsbogens)
9. 4:40Gegensinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, L oder A des Übergangsbogens)
10. 5:19Gleichsinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, Geradenlänge)
11. 5:53Gegensinnig Übergangsbogen – Gerade – Übergangsbogen (zwischen zwei Bögen, Geradenlänge)

---

Editoren Die drei Editoren

Nach dem Erstellen der Geometrie brauchst du Werkzeuge zum Nachbearbeiten. Civil 3D bietet drei Editoren, die sich in Ansatz und Detailtiefe unterscheiden. Für Anfänger empfiehlt sich der Teilobjekt-Editor, weil er die Parameter eines einzelnen Elements übersichtlich darstellt. Erfahrene Nutzer arbeiten oft direkt in der Ansicht Achsobjekte, weil sie alle Elemente in einer Tabelle zeigt.

Editor	Ansatz	Stärke	Wann verwenden
Teilobjekt auswählen	Grafisch, im Zeichenbereich	Schnelle Einzeländerung	Ein Element verschieben oder Radius anpassen
Teilobjekt-Editor	Panorama-Panel mit Parametern	Präzise Parametereingabe	Exakte Werte eingeben (Radius, Länge, A-Parameter)
Ansicht Achsobjekte	Tabelle aller Elemente	Gesamtüberblick	Alle Elemente auf einen Blick, Reihenfolge prüfen, Stationierung kontrollieren

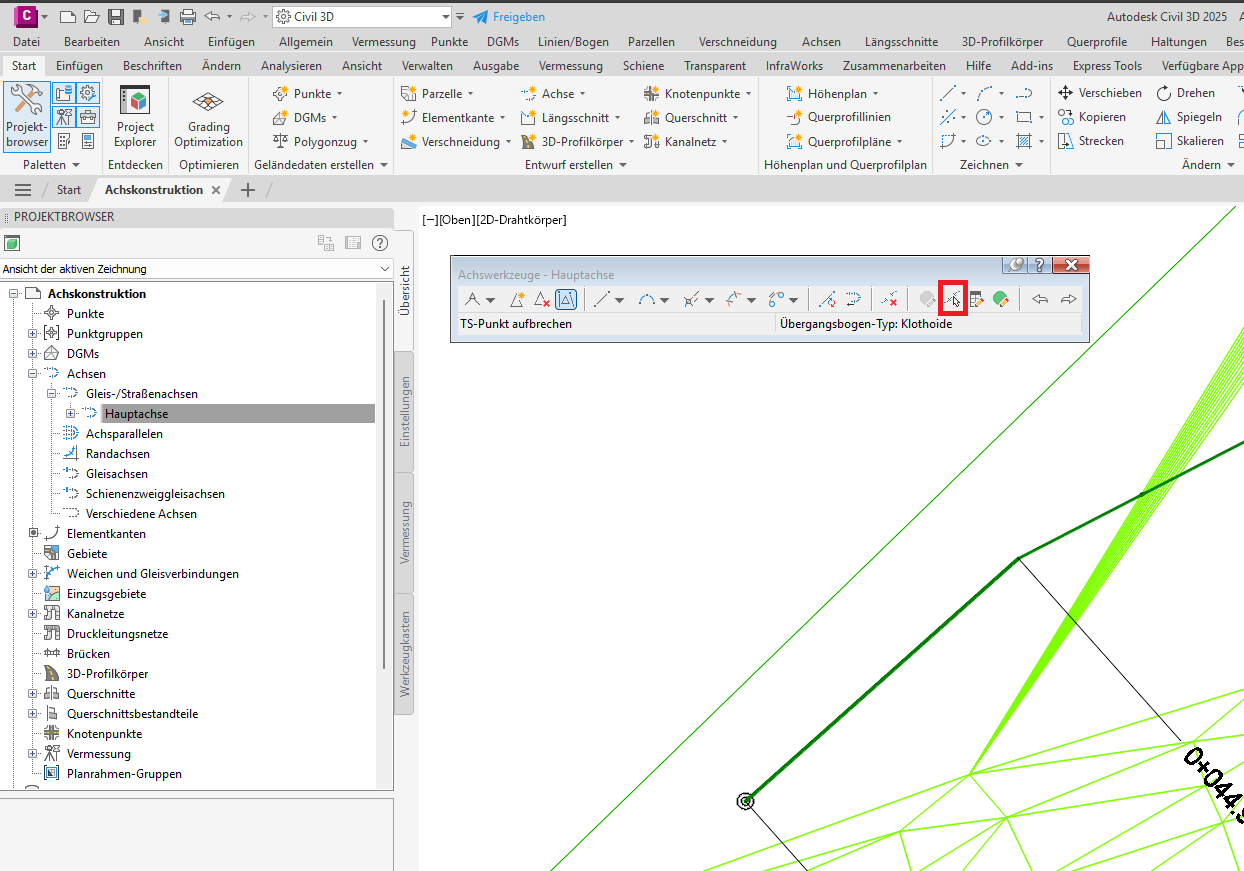

1. Teilobjekt auswählen: Klicke in der Symbolleiste Achslayout-Werkzeuge auf Teilobjekt auswählen. Bewege den Mauszeiger über die Achse. Die einzelnen Elemente werden hervorgehoben. Klicke auf ein Element, um es auszuwählen und per Griff zu verschieben.
   Screenshot anzeigen

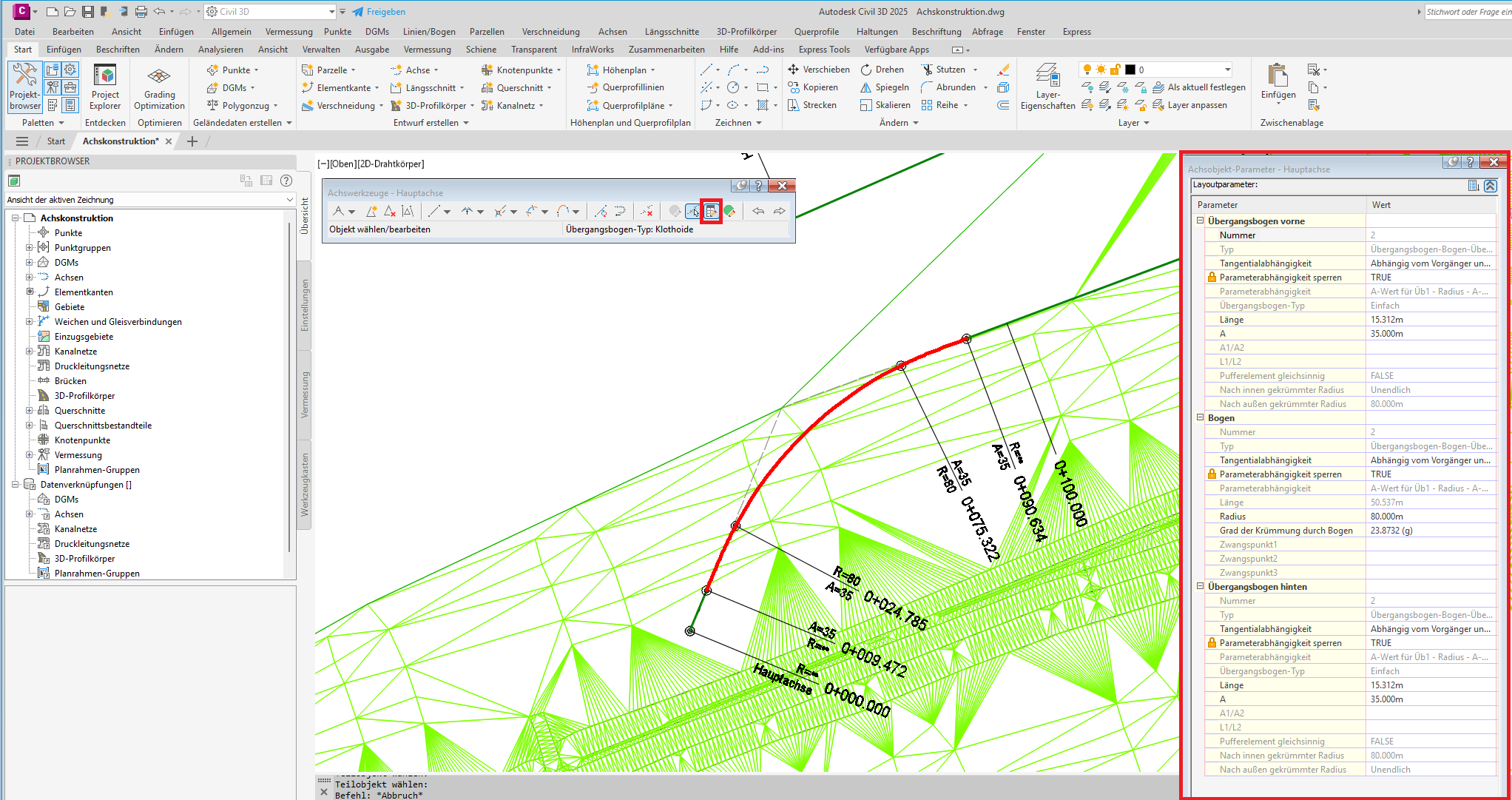

2. Teilobjekt-Editor öffnen: Klicke auf Teilobjekt-Editor. Ein Panorama-Panel öffnet sich mit den Parametern des ausgewählten Elements: Typ, Länge, Radius, Anfangs- und Endstation. Ändere Werte direkt in der Tabelle.
   Screenshot anzeigen

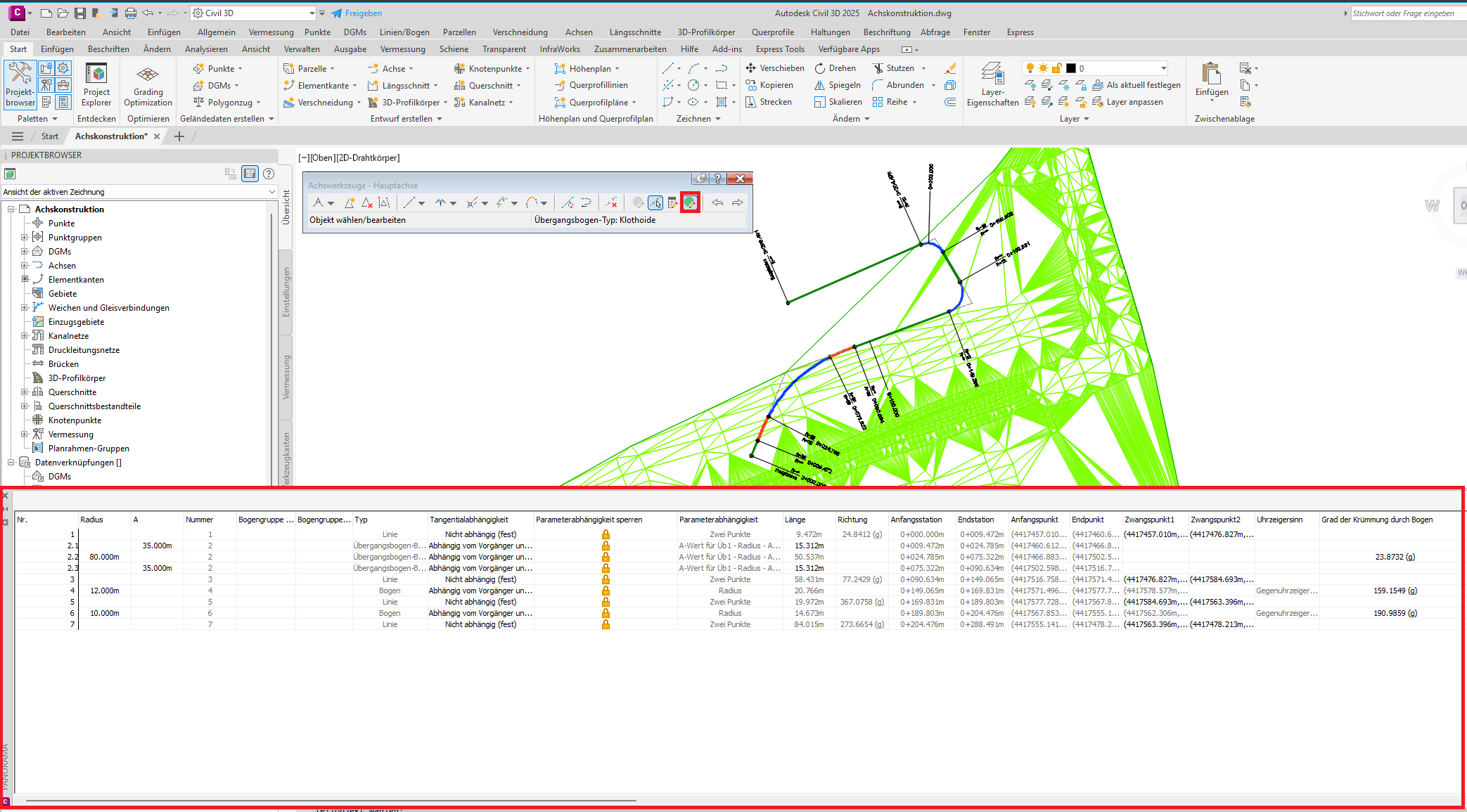

3. Ansicht Achsobjekte öffnen: Klicke auf Ansicht Achsobjekte. Eine Tabelle zeigt alle Elemente der Achse mit Typ, Einschränkung (Fest/Koppel/Puffer), Länge, Radius und Stationierung. Hier erkennst du die Gesamtstruktur deiner Achse auf einen Blick.
   Screenshot anzeigen



Kapitel im Video 2

1. 0:00Teilobjekt – Editor
2. 0:55Achseditor
