Civil 3D | Profilkörper-DGMs und Volumen

Profilkörper-DGMs und Volumen

Der Profilkörper ist gebaut und bindet ans Gelände an. Jetzt zahlt sich das aus: Aus dem Körper leitest du eine vollwertige Oberfläche ab, die du wie jedes andere DGM weiterverwenden kannst, und daraus rechnest du das Auf- und Abtragsvolumen gegen das Bestandsgelände. Zwei Dinge entscheiden dabei über richtig oder falsch, und beide werden gern übersehen: die passenden Verknüpfungscodes beim Ableiten und die äußere Begrenzung.

In diesem Tutorial leitest du die Oben-Oberfläche ab, begrenzt sie sauber und rechnest das Volumen dagegen. Die Datum-Oberfläche bleibt als Konzept wichtig, wird hier aber nicht extra gebaut, dazu gleich mehr in Schritt 4. Das folgende Querprofil zeigt trotzdem beide zur Einordnung: die grüne Oben-Oberfläche mit den Böschungen ist das, was du tatsächlich baust, die grün gestrichelte Datum-Oberfläche als Unterkante darunter dient nur der Erklärung, dazwischen liegt der Abtrag im Berg und der Auftrag im Tal, begrenzt an den Böschungsfüßen.

Oben-Oberfläche Datum-Oberfläche Abtrag Auftrag Bestands-DGM äußere Begrenzung (Böschungsfuß) Volumen hier: Oben-Oberfläche gegen Bestands-DGM, begrenzt am Böschungsfuß
Schnelleinstieg

Das Tutorial muss nicht am Stück gelesen werden. Wer einen konkreten Punkt sucht, springt direkt dorthin:


Schritt 1 Oben und Datum: zwei Oberflächen aus einem Körper

Aus einem Profilkörper lassen sich mehrere Oberflächen ableiten, je nachdem, welche Codes du wählst. Zwei Gedanken sind für den Erdbau entscheidend. Die Oben-Oberfläche ist die sichtbare Oberseite: Fahrbahnoberkante, Gehweg, Böschung, alles, was du oben siehst. Welcher Verknüpfungscode das im Einzelnen ist, hängt vom Bestandteil ab, dazu gleich mehr in Schritt 3. Die Datum-Oberfläche ist die Unterkante des Erdbaus. Bei den hier verwendeten Bestandteilen trägt sie den Code Datum; bei den deutschen RStO-Schichtaufbau-Bestandteilen aus dem Kapitel Querschnittsaufbau heißt derselbe Gedanke Planum. Zwei Namen für dieselbe Idee, je nach Bestandteil-Familie, nicht zwei Übersetzungen desselben Codes.

Warum zwei? Weil beide unterschiedliche Fragen beantworten. Die Oben-Oberfläche zeigt, wie die fertige Straße aussieht, und liefert bereits ein Volumen gegen das Bestandsgelände. Die Datum- beziehungsweise Planum-Oberfläche geht einen Schritt weiter: Sie blendet den Straßenaufbau aus und liefert das reine Erdbau-Volumen. Für dieses Tutorial reicht die Oben-Oberfläche, mehr dazu und zur Einordnung des Unterschieds in Schritt 4.

OberflächeCodeWofür
Obenje Bestandteil eigen, z. B. Asphalt, Bankett, generisch TopFahrbahnoberkante, Bankett, Böschung als sichtbare Oberseite, für Höhenlinien und Anschlussplanung.
Datum / PlanumDatum (generische Bestandteile) bzw. Planum (RStO-Schichtaufbau)Unterkante Erdbau, Bezugskörper für ein reines Erdbau-Volumen ohne Straßenaufbau. In diesem Tutorial nur Konzept, siehe Schritt 4.

Schritt 2 Warum die äußere Begrenzung Pflicht ist

Ein Profilkörper-DGM entsteht durch Triangulation der Codepunkte. Ohne Grenze zieht Civil 3D die Dreiecke über den Böschungsfuß hinaus, verbindet Punkte, die gar nicht zusammengehören, und legt eine Fläche an, die weit über die Straße hinausreicht oder Löcher zeigt. Das Ergebnis ist ein überschießendes, löchriges DGM, und jedes Volumen darauf ist falsch.

Die äußere Begrenzung schneidet das DGM am Böschungsfuß sauber ab. Sie legt fest, bis wohin die Fläche gelten darf. Ohne sie ist der ganze Aufwand für die Oberflächen umsonst, deshalb gehört sie zum Ableiten dazu und nicht als optionaler Feinschliff später. Im Bild oben markieren die goldenen Kreise an den Böschungsfüßen genau diese Grenze.

Ohne Begrenzung stimmt kein Volumen: Ein Profilkörper-DGM ohne äußere Begrenzung trianguliert über den Böschungsfuß hinaus und liefert überschießende oder löchrige Flächen. Setze die Begrenzung, bevor du das Volumen rechnest. Das ist die häufigste Ursache für unplausible Massen und der Grund, warum ein scheinbar fertiges DGM trotzdem falsch rechnet.

Schritt 3 Oberflächen ableiten und begrenzen

Das Ableiten und Begrenzen läuft über die 3D-Profilkörper-Eigenschaften, Registerkarte DGMs und Registerkarte Grenzlinien. Wir leiten die Oben-Oberfläche ab und begrenzen sie.

  1. Registerkarte DGMs öffnen: Den Profilkörper anwählen, per Rechtsklick die 3D-Profilkörper-Eigenschaften öffnen und auf die Registerkarte DGMs wechseln. Von hier aus verwaltest du alle aus dem Körper abgeleiteten Flächen.
    Screenshot anzeigen
    3D-Profilkörper-Eigenschaften, Registerkarte DGMs, noch ohne abgeleitete Oberflächen
  2. Oben-Oberfläche hinzufügen: Über Profilkörper-DGM erstellen eine neue Oberfläche anlegen, als Datentyp Verknüpfungen wählen. Hier zeigt sich, dass nicht überall derselbe Code läuft: Die Fahrbahn trägt ihren eigenen Code Asphalt, das Bankett den Code Bankett, der Rest, also Böschung und Gehweg, den generischen Code Top. Alle drei einzeln ankreuzen und mit dem Plus-Button hinzufügen, erst dann landet die komplette Oberseite in einer Fläche. Ein sprechender Name wie Straße Oben hilft später beim Zuordnen.
    Screenshot anzeigen
    Registerkarte DGMs mit neuer Oberfläche, Datentyp Verknüpfungen und den einzeln markierten Codes Asphalt, Bankett und Top
  3. Äußere Begrenzung setzen: Auf die Registerkarte Grenzlinien wechseln. Rechtsklick auf den Namen der Oberfläche, dann Automatisch hinzufügen und als Bereich Profilkörperausdehnung wählen. Als Verwendungsart Äußere Begrenzung setzen. Damit schneidet Civil 3D das DGM am Böschungsfuß ab, statt darüber hinaus zu triangulieren.
    Screenshot anzeigen
    Registerkarte Grenzlinien mit dem Kontextmenü Automatisch hinzufügen und der Verwendungsart Äußere Begrenzung

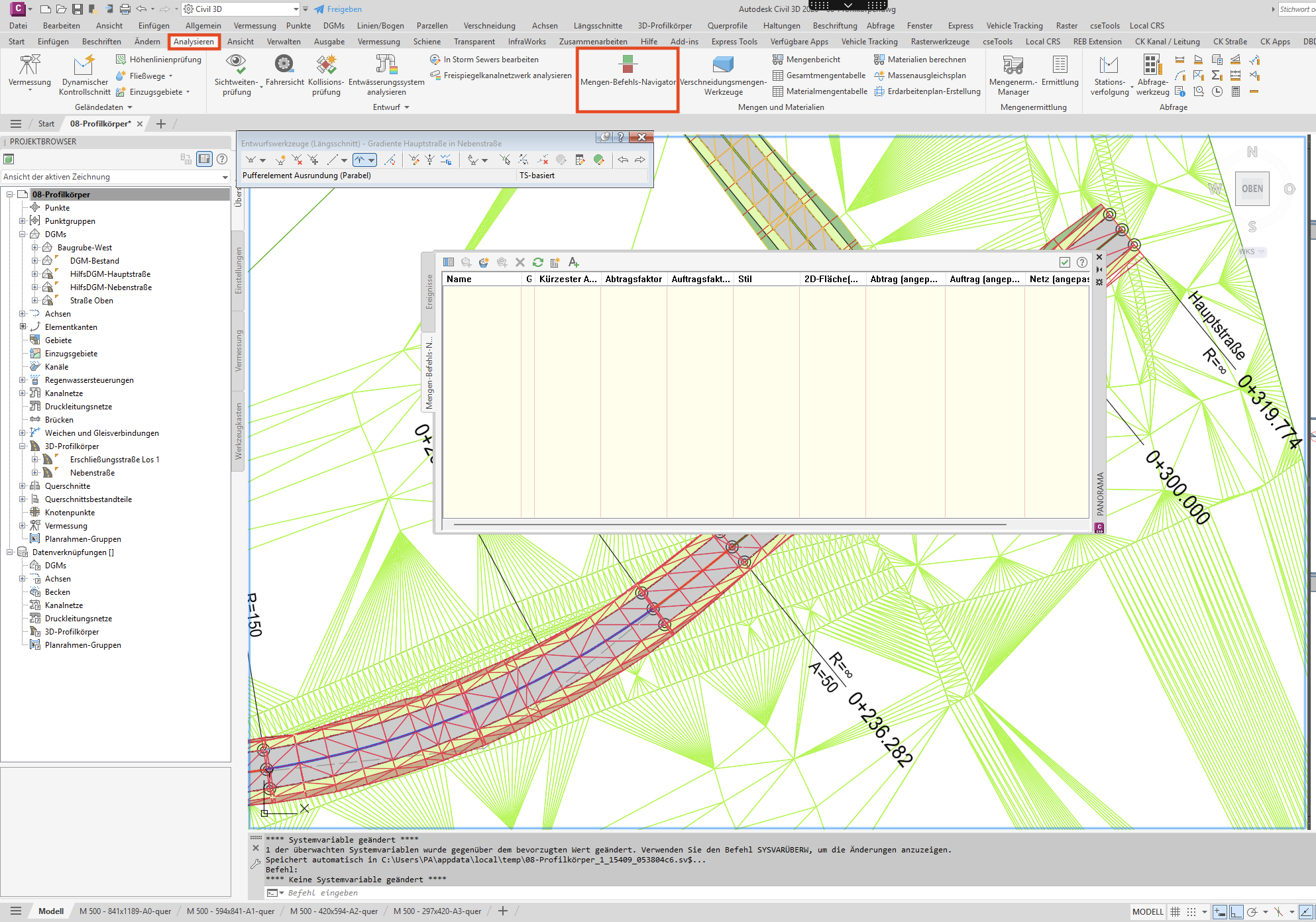

  4. Mengen-Befehls-Navigator starten: Registerkarte Analysieren, Gruppe Mengen und Materialien, dann den Befehl Mengen-Befehls-Navigator aufrufen. Es öffnet sich eine neue Palette, Panorama, noch leer, denn bisher existiert keine Mengenoberfläche.
    Screenshot anzeigen
    Palette Panorama nach dem Aufruf des Mengen-Befehls-Navigators, noch ohne angelegte Mengenoberfläche
  5. Neue Mengenoberfläche erstellen: Oben in der Palette auf Neue Mengenoberfläche erstellen klicken. Es öffnet sich der Dialog DGM erstellen: Wie bei jedem anderen DGM vergibst du zuerst einen Namen, zusätzlich aber auch Urgelände und Vergleichs-DGM. Als Urgelände wählst du das Bestands-DGM, als Vergleichs-DGM die eben abgeleitete Oben-Oberfläche (Straße Oben). Mit OK bestätigen.
    Screenshot anzeigen
    Dialog DGM erstellen mit Namensfeld, Bestands-DGM als Urgelände und der Oben-Oberfläche als Vergleichs-DGM
  6. Ergebnis in Panorama und Projektbrowser prüfen: In der Palette Panorama erscheint jetzt das errechnete Volumen des neuen Mengen-DGM, aufgeteilt in Auftrag und Abtrag. Im Projektbrowser findest du unter DGM zusätzlich dieses neue Mengen-DGM sowie das zuvor abgeleitete Straße Oben. Ein Blick auf die Icons lohnt sich: Das Profilkörper-DGM trägt ein anderes Symbol als ein gewöhnliches DGM, und auch das Mengen-DGM hat wieder ein eigenes Icon, an dem du die drei Oberflächenarten auf einen Blick auseinanderhältst.
    Screenshot anzeigen
    Palette Panorama mit dem ausgewiesenen Auf- und Abtragsvolumen, daneben der Projektbrowser mit den unterschiedlichen DGM-Icons für Bestands-DGM, Profilkörper-DGM und Mengen-DGM

Schritt 4 Volumen gegen das Bestandsgelände rechnen

Die Mengenoberfläche liefert Auftrag (Fill) und Abtrag (Cut) als Zahlen. Liegt die Oben-Oberfläche über dem Gelände, wird dort aufgeschüttet: das ist der Auftrag. Liegt das Gelände über der Oben-Oberfläche, wird dort abgetragen: das ist der Abtrag. Beide Werte werden getrennt ausgewiesen, weil sie im Erdbau unterschiedlich zählen.

Bevor du die Zahl weitergibst, mach eine grobe Plausibilitätskontrolle: Streckenlänge mal mittlere Querschnittsfläche des Abtrags oder Auftrags ergibt eine Hausnummer, gegen die sich der berechnete Wert halten lässt. Weicht das um Größenordnungen ab, stimmt meist etwas an der Oben-Fläche oder der Begrenzung nicht, nicht an der Rechnung.

Ein Punkt verdient hier besondere Aufmerksamkeit: Das Volumen bezieht sich auf die Oben-Oberfläche, also die fertige Straßenoberkante. In Dammlage steckt darin automatisch auch das Volumen von Frostschutzschicht, Asphalttragschicht und Asphaltschicht. Für eine überschlägige Materialmengenschätzung reicht das oft, für ein sauberes Erdbau-Volumen nicht. Zwei Wege führen zum reinen Erdbau-Volumen: Entweder ziehst du das Straßenaufbau-Volumen händisch ab, Streckenlänge mal Breite mal Schichtdicke ist bei einem einfachen Aufbau schnell überschlagen, oder du arbeitest mit den RStO-Schichtaufbau-Bestandteilen aus dem Kapitel Querschnittsaufbau, die an der Unterseite bereits den Code Planum tragen. Daraus leitest du eine eigene Planum-Oberfläche ab und rechnest das Volumen gegen diese statt gegen die Oben-Oberfläche.

Versionshinweis (Civil 3D 2025): Der Aufbau der Profilkörperoberflächen ist seit 2025 spürbar schneller, laut Autodesk um das Drei- bis Vierfache, und auch der Eigenschaftendialog reagiert flotter. Am Ablauf ändert das nichts: Codes wählen, begrenzen, Volumen rechnen bleibt gleich. Bei großen Profilkörpern macht sich der Geschwindigkeitsgewinn beim Neu-Erstellen bemerkbar.
Checkpoint: Du hast eine Oben-Oberfläche aus dem Profilkörper abgeleitet, am Böschungsfuß begrenzt und das Auf- und Abtragsvolumen gegen das Bestands-DGM berechnet und plausibilisiert. Du weißt, dass ohne äußere Begrenzung kein verlässliches Volumen herauskommt, und dass in Dammlage der Straßenaufbau mit im Volumen steckt, solange du nicht gegen eine echte Planum-Oberfläche rechnest. Als Nächstes schneidest du Querprofile aus DGM und Profilkörper und ermittelst die Materialmengen.
