Profilkörper für den Leitungsgraben

Bis hierher hat der Profilkörper eine Straße gebaut. Er kann aber mehr. Der Profilkörper zieht jeden Querschnitt entlang jeder Basislinie durch, und ein Querschnitt kann eben auch ein Graben sein. Für den Rohrleitungs- und Kanalbau ist das ein starkes Werkzeug: Aus der Leitungstrasse, einem Sohlprofil und einem Graben-Querschnitt entsteht ein durchgehender Aushubkörper, aus dem du dieselben Auswertungen ziehst wie bei der Straße, also Oberflächen, Volumen und getrennte Materialmengen.

Das folgende Bild stellt beides nebeneinander: links die Straße an der Achse, rechts der Rohrgraben an der Leitungstrasse. Beide binden mit einer Böschung ans Gelände an, beide hängen an einem Achspunkt. Der Unterschied liegt im Querschnitt und in der Quelle der Höhe. Das gilt als allgemeines Prinzip: Nicht jeder Graben-Bestandteil bindet automatisch ans DGM wie hier gezeigt, das Praxisbeispiel in Schritt 6 nutzt einen Bestandteil ohne diesen automatischen Anschluss, mehr dazu in Schritt 3.

Vorarbeiten: Wie bei der Straße erfindet der Profilkörper nichts. Er braucht eine Basislinie (die Leitungstrasse als Achse oder Elementkante), einen Geländelängsschnitt als Basislinien-Profil, eine Gradiente als Höhenziel für die Sohle und einen Graben-Querschnitt. Ohne Höhenziel folgt der Graben nur dem Geländelängsschnitt der Basislinie; die Gradiente lohnt sich vor allem dort, wo die Leitung nicht jedem Geländebuckel folgen soll, sondern streckenweise ein begradigtes, einheitliches Gefälle bekommt. Beide Längsschnitte kommen aus dem Längsschnitt-Kapitel, bei einer Leitung mit eigenem Gefälle später auch aus dem Kanalnetz (Kapitel 09).

Schnelleinstieg

Das Tutorial muss nicht am Stück gelesen werden. Wer einen konkreten Punkt sucht, springt direkt dorthin:

Gleiches Prinzip Graben-Bestandteile Geböscht und verbaut Tiefe und Breite Abgrenzung 09 / 10 Praxisbeispiel

Schritt 1 Der Graben ist auch nur ein Querschnitt

Der ganze Ablauf, den du in den Tutorials 1 bis 4 gelernt hast, gilt hier fast unverändert: Basislinie wählen, Bereiche und Häufigkeit setzen, Ziele zuweisen, Oberflächen und Volumen ableiten, Mengen rechnen. Es ändern sich nur drei Eingaben. Statt der Straßenachse ist die Basislinie die Leitungstrasse. Statt des Regelquerschnitts RQ 9,5 setzt du einen Graben-Querschnitt an. Und statt der Fahrbahngradiente liegt hier als Basislinien-Profil der Geländelängsschnitt, während eine separat gezeichnete Gradiente die Tiefe als Höhenziel steuert.

Genau das macht dieses Tutorial nützlich: Du erfindest keinen neuen Ablauf, du wendest den bekannten auf einen neuen Fall an. Deshalb bleibt der Dialogpfad derselbe, und wir bauen im Praxisbeispiel darauf auf, statt jeden Klick neu zu erklären.

Schritt 2 Die Graben-Querschnittsbestandteile

Für den Graben brauchst du keinen Eigenbau im Subassembly Composer. Civil 3D liefert dedizierte Graben-Querschnittsbestandteile im Standardkatalog, in der Werkzeugpalette der Querschnittsbestandteile, Registerkarte Grabenhaltungs-Querschnittsbestandteile (Metrisch). Das ist die generische Registerkarte, zu unterscheiden von den DACH-Country-Kit-Paletten DE_ROHRGRÄBEN und CH_DE_Rohrgräben weiter unten in diesem Schritt: Die haben eigene, mit Bettungstyp vorkonfigurierte Rohrgraben-Bestandteile. Welcher Bestandteil passt, hängt davon ab, ob nur ein Aushubgraben oder ein Graben mit Rohr und Schichten gebraucht wird. Die folgende Tabelle zeigt dazu einen Auszug der gängigsten Bestandteile.

Bestandteil	Englisch	Was er baut
Graben	Trench	Aushubgraben mit Böschung, ohne explizites Rohr, mit optionalen Belagschichten. Für den reinen Aushubkörper.
GrabenMitKanal	TrenchWithPipe	Graben mit kreisförmiger Haltung (Rohr) und Bettung. Parameter für Breite, Tiefe, Bettungstiefe, Kanaldurchmesser.
GrabenHaltung2	TrenchPipe2	Ebener Grabenboden, Bettung und Verfüllung als eigene Profilarten. Breite aus Rohr und Mindestüberdeckung, an ein Kanalnetz koppelbar.

Diese drei Bestandteile stammen aus dem allgemeinen, länderneutralen Katalog. Wer zusätzlich das optionale Country Kit mit der DACH-Erweiterung installiert hat, bekommt eigene Werkzeugpaletten mit deutlich mehr vorgefertigten Rohrgraben-Bestandteilen. Die sind dort schon fertig nach Bauweise und Bettungstyp sortiert: unverbaut entspricht dem geböschten Graben aus Schritt 3, verbaut dem senkrechten Verbau.

Palette	Bauweise	Ausführung
DE_ROHRGRÄBEN	unverbaut und verbaut, je 6 Bestandteile	je Bettungstyp 1, 2 oder 3, jeweils gemäß DIN EN 1610 (feste Normmaße) oder variabel (freie Parameter)
CH_DE_Rohrgräben	unverbaut und verbaut, je 2 Bestandteile	gemäß EN 1610 oder variabel, ohne Unterteilung nach Bettungstyp

Technisch bauen alle diese Presets auf derselben Bestandteil-Familie wie GrabenHaltung2 auf, sie bringen die Bettungs- und Tiefenmaße nach DIN EN 1610 nur schon fertig parametriert mit. Du sparst dir bei passendem Bettungstyp lediglich das manuelle Einstellen.

Schritt 3 Zwei Bauweisen nach DIN 4124: geböscht und verbaut

Ein Graben wird auf zwei grundsätzlich verschiedene Arten hergestellt, und das entscheidet, ob überhaupt eine Böschung ans Gelände anbindet. Das folgende Bild zeigt beide Fälle.

Beim geböschten Graben ist die Grabenwand eine Böschung, die nach oben-außen bis zur Geländekante läuft. Damit greift genau dasselbe Anbindungsprinzip wie bei der Straße, nur invertiert: Die Wand braucht ein Oberflächenziel, also das Bestands-DGM, um sauber an das Gelände anzuschließen. Wer den Straßen-Explainer des Kapitels durchgespielt hat, kennt den Effekt: Ist die Böschung zu flach für das Gelände (die Reichweite läuft über den Rand des Ziel-DGM hinaus), dann bleibt die Anbindung aus. Beim Graben gilt das eins zu eins.

Beim verbauten Graben stehen die Wände senkrecht, gehalten durch Verbau oder Spundwand. Hier gibt es keine Böschung und keinen Geländeanschluss, der Aushub entspricht ungefähr Grabenbreite mal Grabentiefe. Das Ziel-DGM dient dann nur als Höhen- und Mengenreferenz, nicht als Anbindung.

DIN 4124 ist Planungssache, keine Software-Funktion: Ob ein Graben geböscht werden darf, mit welchem Winkel, ab welcher Tiefe ein Verbau nötig wird und wie breit der Arbeitsraum sein muss, regelt die DIN 4124 in Abhängigkeit vom Boden. Diese Werte liegen in der Verantwortung von Planer und Statiker. Civil 3D setzt nur um, was du als Böschungsneigung, Breite und Tiefe vorgibst; es prüft keine Standsicherheit und schlägt keine zulässigen Winkel vor. Die Norm gehört in die Planung, nicht in die Erwartung an eine Automatik.

Nicht jeder Graben-Bestandteil bindet automatisch ans DGM. Reine Aushubbestandteile wie Graben oder die GrabenHaltung-Familie brauchen dafür ein Oberflächenziel, wie oben beschrieben. GrabenMitKanal, der Bestandteil aus dem Praxisbeispiel in Schritt 6, hat dagegen keinen solchen automatischen Wand-Anschluss: Die Tiefe steuerst du dort stattdessen über ein separates Höhenziel für die Grabensohle.

Schritt 4 Tiefe als Höhenziel, Breite fest oder als Ziel

Der wichtigste Unterschied zur Straße steckt in der Tiefensteuerung. Ein Graben soll dem Geländeverlauf oder dem Gefälle der Leitung folgen, nicht auf konstanter Tiefe bleiben. Dafür weist du die Grabensohle als Höhenziel zu.

Die Breite steuerst du meist als fester Wert direkt am Bestandteil, für einen variablen Arbeitsraum geht auch ein Breitenziel (Zieltyp Versatz). Passt die Breite nicht zum Rohr, etwa weil sie zu schmal gewählt ist, liegt das Rohr über den Wänden; auch dieser Fall steht in der Fehlerbehebung.

Schritt 5 Abgrenzung zu Kanalnetz und Druckrohrnetz

Der Graben-Profilkörper ersetzt nicht das Kanalnetz. Beide gehören zusammen, machen aber Verschiedenes, und die Trennung ist wichtig, damit du nichts doppelt baust.

Objekt	Kapitel	Wofür zuständig
Graben-Profilkörper	08 (hier)	Der Aushubkörper als Geometrie: Sohle, Wände, Bettung, Verfüllung, Aushubmengen. Das ist Erdbau.
Kanalnetz / Druckrohrnetz	09 / 10	Das Netzobjekt: Schächte, Haltungen, Rohre, Durchmesser, Gefälle, Sohl- und Deckelhöhen, Hydraulik.

Hier in 08 wird nur die Erdmasse berechnet, also der Aushubkörper um Rohr oder Kanal herum. Die eigentlichen Objekte des Kanalnetzes und des Druckrohrnetzes, also Schächte, Rohre und Hydraulik, kommen erst in den Kapiteln 09 und 10 dazu.

Schritt 6 Praxisbeispiel: Trinkwasserleitung DN160 im geböschten Graben

Jetzt bauen wir ein konkretes Beispiel: eine Trinkwasserleitung DN160 entlang einer kurzen Trasse, verlegt mit 1,5 m Überdeckung am Geländeverlauf entlang statt mit einem eigenen Gefälle, geböschte Wände, Bettungstiefe 15 cm. Mit rund 18 cm Rohraußendurchmesser ergibt das zusammen rund 1,8 m Gesamttiefe im Graben. Am Ende steht der Aushubkörper mit getrennter Aushub- und Verfüllmenge. Zuerst baust du den Graben-Querschnitt wie in Kapitel 07, dann läuft der Profilkörper-Teil genau wie in den Tutorials 1 bis 4; nur die Auswahl des Bestandteils und die Höhenquelle unterscheiden sich, deshalb sind die Schritte hier kompakt gehalten.

Was für dieses Beispiel schon stehen muss: eine Achse für die Leitungstrasse, angelegt wie jede andere Achse (Kapitel 02), ein Geländelängsschnitt aus dem Bestands-DGM auf dieser Trasse (Kapitel 03, Befehl Längsschnitt aus DGM erstellen) und eine Gradiente, auf Höhe der Grabensohle gezeichnet, hier durchgehend rund 1,8 m unter dem Gelände (ebenfalls Kapitel 03). Der Geländelängsschnitt wird gleich als Profil der Basislinie zugewiesen, die Gradiente später als Höhenziel für die Grabensohle. Einen fertigen Graben-Querschnitt gibt es dagegen noch nicht, den baust du gleich im ersten Schritt mit GrabenMitKanal. Ein Kanalnetz brauchst du dafür nicht: Die Wände dieses Bestandteils haben keinen automatischen DGM-Anschluss. Ein Kanalnetz mit Schächten und Rohrhydraulik kommt erst in Kapitel 09 dazu.

Graben-Querschnitt aufbauen: Wie in Kapitel 07 (Querschnittsaufbau) einen neuen, leeren Querschnitt anlegen und daran aus der Werkzeugpalette, Registerkarte Grabenhaltungs-Querschnittsbestandteile (Metrisch), den Bestandteil GrabenMitKanal anhängen (oder Graben, wenn kein Rohr gebraucht wird). Das ist die generische Registerkarte, nicht die DACH-Country-Kit-Paletten DE_ROHRGRÄBEN/CH_DE_Rohrgräben aus Schritt 2, die haben zwar auch Rohrgraben-Bestandteile, aber nicht diesen. In der Eigenschaften-Palette dabei gleich die konkreten Maße für dieses Beispiel setzen: Kanaldurchmesser DN160, Bettungstiefe 15 cm, und als Tiefe die gesamte Aushubtiefe (Überdeckung plus Rohr-Außendurchmesser plus Bettungstiefe, hier rund 1,8 m), nicht nur die Überdeckung allein. Codes lassen sich bei diesem Bestandteil nicht selbst zuweisen, sie werden erst über den Codestilsatz Beschriftung der Codes sichtbar.

Screenshot anzeigen

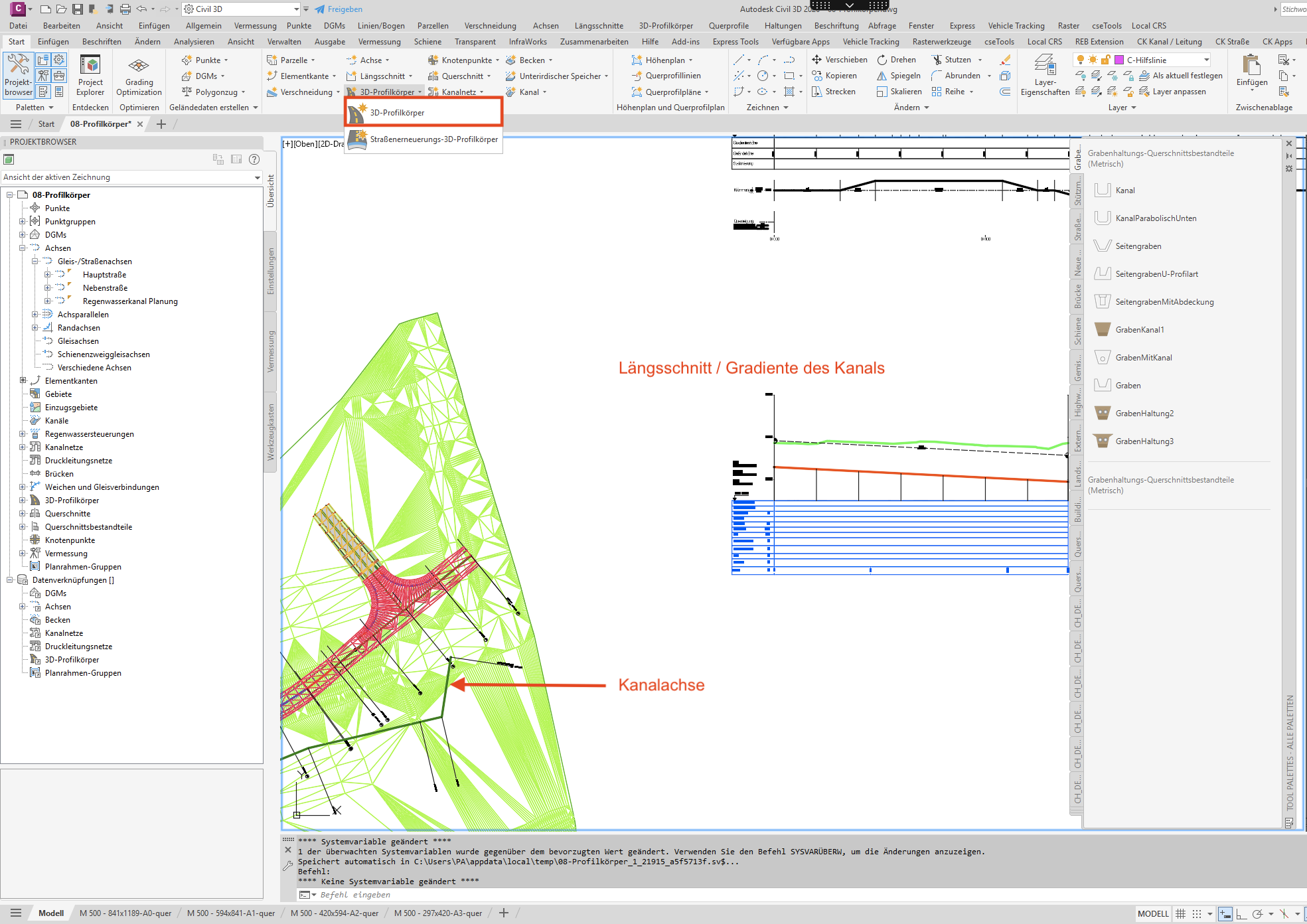

Befehl 3D-Profilkörper aufrufen: Wie in Tutorial 1: Registerkarte Start, Gruppe Entwurf erstellen, dort 3D-Profilkörper wählen. Es öffnet sich der Dialog 3D-Profilkörper erstellen.

Screenshot anzeigen
Achse, Geländelängsschnitt und Querschnitt zuweisen: Im Dialog als Basislinie die Leitungstrasse (die vorbereitete Achse) wählen, als Profil den Geländelängsschnitt des Bestandsgeländes und als Querschnitt statt RQ 9,5 den eben gebauten Graben-Querschnitt. Das Kontrollkästchen Basislinie und Bereichsparameter festlegen aktiviert lassen und mit OK bestätigen. Statt einer Achse mit Längsschnitt lässt sich auch eine Elementkante als Basislinie verwenden, die trägt ihre Höhe direkt mit.

Screenshot anzeigen

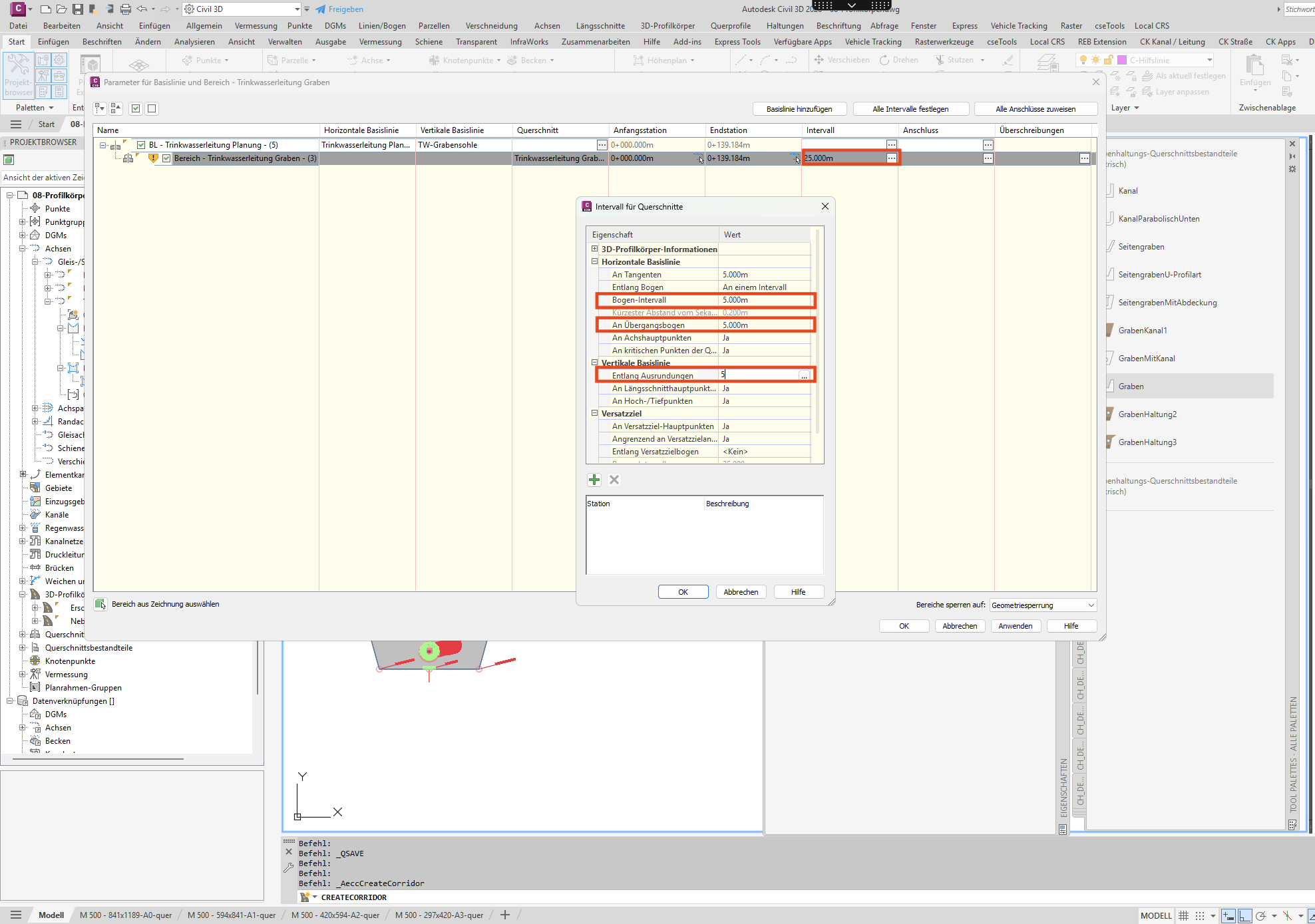

Feineres Intervall für die Grabengeometrie einstellen: Es öffnet sich der Dialog Parameter für Basislinie und Bereich, darin über die Intervall-Spalte der Dialog Intervall für Querschnitte. Wegen der kleinen Grabengeometrie hier ein feineres Intervall setzen als bei der Straße, zum Beispiel 5 statt 10 bis 20 m, damit die Sohle dem Geländeverlauf sauber folgt. Mit OK schließen sich beide Dialoge, der Profilkörper baut sich auf.

Screenshot anzeigen
Grabensohle als Höhenziel zuweisen: Wie in Tutorial 2 den Dialog Anschluss zuweisen öffnen (3D-Profilkörper-Eigenschaften, Registerkarte Parameter, Schaltfläche Anschluss in der Bereichszeile). Auf der Registerkarte Versatz und Höhe in der Spalte Höhe der Grabensohle die vorbereitete Gradiente zuordnen und den Profilkörper neu erstellen. So liegt die Sohle auf der gezeichneten Tiefe, statt auf der Höhe des zugewiesenen Geländelängsschnitts der Basislinie zu bleiben.

Screenshot anzeigen
Datum-Oberfläche ableiten und begrenzen: Genau wie in Tutorial 3: Der Bestandteil GrabenMitKanal liefert an der Sohle den Verknüpfungscode Drain_Bottom, der wie in Tutorial 3 auch als Datum geführt wird. Über die 3D-Profilkörper-Eigenschaften, Registerkarte DGMs, eine neue Oberfläche mit diesem Code ableiten und über die Registerkarte Grenzlinien mit einer äußeren Begrenzung versehen. Diese Fläche ist der Bezug für die Aushubmenge gegen das Bestandsgelände.

Screenshot anzeigen
Aushubmenge berechnen: Über Analysieren, Gruppe Mengen und Materialien, den Mengen-Befehls-Navigator starten. In der Palette Panorama über Neue Mengenoberfläche erstellen eine neue Zeile anlegen, darin als Urgelände das Bestands-DGM und als Vergleichs-DGM die Datum-Oberfläche des Grabens wählen. Das ergibt die Aushubmenge des Grabens als Abtrag. Plausibilität: grob Grabenbreite mal Tiefe mal Länge.

Screenshot anzeigen
Querprofillinien über den Graben: Wie in Tutorial 4 eine Querprofillinien-Gruppe entlang der Leitungstrasse anlegen und dabei das Bestands-DGM und den Graben-Profilkörper gemeinsam als Datenquellen aktivieren. Ohne diese Schnitte hat die Materialliste im nächsten Schritt keine Querschnittsflächen, aus denen sie die Mengen zieht. Den Dialogablauf zeigt Tutorial 4 im Detail, hier reicht eine Gruppe über den Graben.

Screenshot anzeigen
Verfüllmenge über dem Rohr ausweisen: Wie in Tutorial 4 ein Mengenermittlungskriterium anlegen, das den Profilartcode Drain_Structure einem Material zuordnet, das ist die Gesamtauffüllung inklusive Bettungsmaterial. Über die Querprofillinien-Gruppe die Materialliste rechnen. Ergebnis: Aushub (aus dem vorigen Schritt) und Verfüllung als zwei getrennte Zahlen im Mengenbericht. Das Rohr selbst zählt nicht mit hinein, sein Volumen läuft separat über den Code Drain_Area und bleibt außerhalb der Verfüllmenge. Für eine eigene, getrennte Bettungsmenge brauchst du einen mehrschichtigen Bestandteil wie GrabenHaltung2.

Screenshot anzeigen

Checkpoint: Du verstehst den Graben als einen weiteren Querschnitt, den der Profilkörper entlang der Leitungstrasse aufreiht. Du kennst die Graben-Bestandteile, den Unterschied zwischen geböschtem und verbautem Graben nach DIN 4124, die Grabensohle als Höhenziel und die Breite als fester Wert oder Ziel. Du weißt, dass 08 den Erdkörper und die Mengen liefert, während Rohr und Hydraulik zu 09 und 10 gehören. Das Praxisbeispiel führt durchgängig bis zur getrennten Aushub- und Verfüllmenge.
